NBK鍋屋バイテック会社 SAK アジャストボルト用ブロック

●  SAK アジャストボルト用ブロック

Block for use with Adjust Bolt

SAK アジャストボルト用ブロック

  • アジャストボルト SAT の固定用ブロック。
  • 用途に応じて2種類の取りつけ方法から選択できます。
  • アジャストボルト SAT との組み合わせはこちらをご参照ください。
  • 材質・仕上げ
  • SS400、ニッケルメッキ

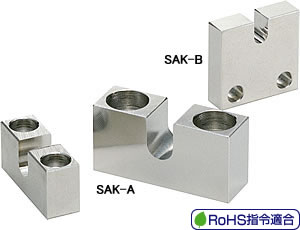

SAK-A

SAK-B

型   式
定価(円)()
SAK-6×10-A 2,990 (税別)(送料別)価格は都度、お問い合わせください
SAK-6×20-A 2,990 (税別)(送料別)価格は都度、お問い合わせください
SAK-6×30-A 2,990 (税別)(送料別)価格は都度、お問い合わせください
SAK-8×10-A 3,550 (税別)(送料別)価格は都度、お問い合わせください
SAK-8×20-A 3,550 (税別)(送料別)価格は都度、お問い合わせください
SAK-8×30-A 3,550 (税別)(送料別)価格は都度、お問い合わせください
SAK-10×15-A 4,180 (税別)(送料別)価格は都度、お問い合わせください
SAK-10×30-A 4,180 (税別)(送料別)価格は都度、お問い合わせください
SAK-12×15-A 4,580 (税別)(送料別)価格は都度、お問い合わせください
SAK-12×30-A 4,580 (税別)(送料別)価格は都度、お問い合わせください
SAK-6-B 2,280 (税別)(送料別)価格は都度、お問い合わせください
SAK-8-B 2,790 (税別)(送料別)価格は都度、お問い合わせください
SAK-10-B 3,180 (税別)(送料別)価格は都度、お問い合わせください
SAK-12-B 3,820 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:

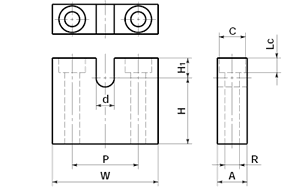

SAK-A

品番 RoHS
指令適合
H A -0.2~0 H1 P W d 0~+0.1 R C LC 質量 (g) 価格 (円)
SAK-6×10-A 適合 10 9 6 20 32 5.5 4.5 8 4.4 28 2,990
SAK-6×20-A 適合 20 9 6 20 32 5.5 4.5 8 4.4 44 2,990
SAK-6×30-A 適合 30 9 6 20 32 5.5 4.5 8 4.4 60 2,990
SAK-8×10-A 適合 10 12 8 26 38 7.5 5.5 9.5 5.4 49 3,550
SAK-8×20-A 適合 20 12 8 26 38 7.5 5.5 9.5 5.4 81 3,550
SAK-8×30-A 適合 30 12 8 26 38 7.5 5.5 9.5 5.4 113 3,550
SAK-10×15-A 適合 15 16 10 32 50 9.5 9 14 8.6 117 4,180
SAK-10×30-A 適合 30 16 10 32 50 9.5 9 14 8.6 200 4,180
SAK-12×15-A 適合 15 19 11 40 65 11.5 9 14 8.6 197 4,580
SAK-12×30-A 適合 30 19 11 40 65 11.5 9 14 8.6 329 4,580

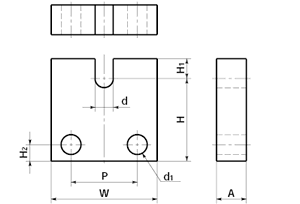

SAK-B

unit:mm
品番 RoHS
指令適合
H A -0.2~0 H1 H2 P W d 0~+0.1 d1 質量 (g) 価格 (円)
SAK-6-B 適合 25 9 6 5 20 32 5.5 6 62 2,280
SAK-8-B 適合 25 12 8 6 26 38 7.5 7 102 2,790
SAK-10-B 適合 35 16 10 9 32 50 9.5 9.5 186 3,180
SAK-12-B 適合 40 19 11 12 40 65 11.5 11.5 293 3,820
  • ボールジョイント SBJ があります。
