NBK鍋屋バイテック会社 SAN ストッパスクリュー

●  SAN ストッパスクリュー

Stopper Screw Fine Pitch Thread

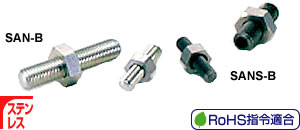

SAN ストッパスクリュー

  • 細目ねじタイプのストッパスクリュー。微調整が容易です。
  • SAN-B―― スティール製
  • SANS-B―ステンレス製
  • ワークの位置ぎめ、ストッパなどの用途に。
  • 球面部は焼入れ済み。耐摩耗性にすぐれています。
  • 全製品にロックナットが付属しています。
  • 材質・仕上げ
  • 本体:S45C、球面部焼入れ(硬度45~50HRC)、
  • 三価クロメート処理 ―――――――― SAN-B
  • SUS420J2、球面部焼入れ(硬度45~50HRC)―――― SANS-B
  • ロックナット:SS400、三価クロメート処理 ―― SAN-B
  • SUS304 ――――――――――― SANS-B

SAN-B (スティール製)

SANS-B (ステンレス製)

型   式
定価(円)()
SAN-M4×20-B 530 (税別)(送料別)価格は都度、お問い合わせください
SAN-M4×30-B 530 (税別)(送料別)価格は都度、お問い合わせください
SAN-M5×20-B 560 (税別)(送料別)価格は都度、お問い合わせください
SAN-M5×30-B 560 (税別)(送料別)価格は都度、お問い合わせください
SAN-M6×20-B 580 (税別)(送料別)価格は都度、お問い合わせください
SAN-M6×30-B 580 (税別)(送料別)価格は都度、お問い合わせください
SAN-M6×35-B 580 (税別)(送料別)価格は都度、お問い合わせください
SAN-M6×40-B 580 (税別)(送料別)価格は都度、お問い合わせください
SAN-M6×50-B 580 (税別)(送料別)価格は都度、お問い合わせください
SAN-M6×60-B 580 (税別)(送料別)価格は都度、お問い合わせください
SAN-M8×25-B 660 (税別)(送料別)価格は都度、お問い合わせください
SAN-M8×30-B 660 (税別)(送料別)価格は都度、お問い合わせください
SAN-M8×40-B 660 (税別)(送料別)価格は都度、お問い合わせください
SAN-M8×50-B 660 (税別)(送料別)価格は都度、お問い合わせください
SAN-M8×60-B 660 (税別)(送料別)価格は都度、お問い合わせください
SAN-M10×40-B 780 (税別)(送料別)価格は都度、お問い合わせください
SAN-M10×50-B 780 (税別)(送料別)価格は都度、お問い合わせください
SAN-M10×60-B 780 (税別)(送料別)価格は都度、お問い合わせください
SAN-M12×40-B 900 (税別)(送料別)価格は都度、お問い合わせください
SAN-M12×60-B 900 (税別)(送料別)価格は都度、お問い合わせください
SAN-M12×80-B 900 (税別)(送料別)価格は都度、お問い合わせください
SAN-M16×60-B 1,100 (税別)(送料別)価格は都度、お問い合わせください
SAN-M16×80-B 1,100 (税別)(送料別)価格は都度、お問い合わせください
SAN-M16×100-B 1,100 (税別)(送料別)価格は都度、お問い合わせください



SANS-M4×20-B 700 (税別)(送料別)価格は都度、お問い合わせください
SANS-M4×30-B 700 (税別)(送料別)価格は都度、お問い合わせください
SANS-M5×20-B 760 (税別)(送料別)価格は都度、お問い合わせください
SANS-M5×30-B 760 (税別)(送料別)価格は都度、お問い合わせください
SANS-M6×20-B 820 (税別)(送料別)価格は都度、お問い合わせください
SANS-M6×30-B 820 (税別)(送料別)価格は都度、お問い合わせください
SANS-M6×35-B 820 (税別)(送料別)価格は都度、お問い合わせください
SANS-M6×40-B 820 (税別)(送料別)価格は都度、お問い合わせください
SANS-M6×50-B 820 (税別)(送料別)価格は都度、お問い合わせください
SANS-M6×60-B 820 (税別)(送料別)価格は都度、お問い合わせください
SANS-M8×25-B 950 (税別)(送料別)価格は都度、お問い合わせください
SANS-M8×30-B 950 (税別)(送料別)価格は都度、お問い合わせください
SANS-M8×40-B 950 (税別)(送料別)価格は都度、お問い合わせください
SANS-M8×50-B 950 (税別)(送料別)価格は都度、お問い合わせください
SANS-M8×60-B 950 (税別)(送料別)価格は都度、お問い合わせください
SANS-M10×40-B 1,130 (税別)(送料別)価格は都度、お問い合わせください
SANS-M10×50-B 1,130 (税別)(送料別)価格は都度、お問い合わせください
SANS-M10×60-B 1,130 (税別)(送料別)価格は都度、お問い合わせください
SANS-M12×40-B 1,300 (税別)(送料別)価格は都度、お問い合わせください
SANS-M12×60-B 1,300 (税別)(送料別)価格は都度、お問い合わせください
SANS-M12×80-B 1,300 (税別)(送料別)価格は都度、お問い合わせください
SANS-M16×60-B 1,620 (税別)(送料別)価格は都度、お問い合わせください
SANS-M16×80-B 1,620 (税別)(送料別)価格は都度、お問い合わせください
SANS-M16×100-B 1,620 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

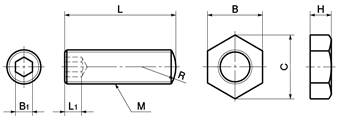

M L L1 B1 R B C
(約)
H 質量 (g) 価格 (円)
SAN-M4×20-B 適合 M4×0.5 20 4 2 4 7 8.1 4 2.3 530
SAN-M4×30-B 適合 M4×0.5 30 4 2 4 7 8.1 4 3.2 530
SAN-M5×20-B 適合 M5×0.5 20 4 2.5 5 8 9.2 4 3.1 560
SAN-M5×30-B 適合 M5×0.5 30 4 2.5 5 8 9.2 4 4.6 560
SAN-M6×20-B 適合 M6×0.75 20 5 3 6 10 11.5 4 4.5 580
SAN-M6×30-B 適合 M6×0.75 30 5 3 6 10 11.5 4 6.6 580
SAN-M6×35-B 適合 M6×0.75 35 5 3 6 10 11.5 4 7.7 580
SAN-M6×40-B 適合 M6×0.75 40 5 3 6 10 11.5 4 8.8 580
SAN-M6×50-B 適合 M6×0.75 50 5 3 6 10 11.5 4 10.9 580
SAN-M6×60-B 適合 M6×0.75 60 5 3 6 10 11.5 4 13 580
SAN-M8×25-B 適合 M8×0.75 25 6 4 8 13 15 5 9.7 660
SAN-M8×30-B 適合 M8×0.75 30 6 4 8 13 15 5 11.6 660
SAN-M8×40-B 適合 M8×0.75 40 6 4 8 13 15 5 15.4 660
SAN-M8×50-B 適合 M8×0.75 50 6 4 8 13 15 5 19.2 660
SAN-M8×60-B 適合 M8×0.75 60 6 4 8 13 15 5 23 660
SAN-M10×40-B 適合 M10×1 40 8 5 10 17 19.6 6 23 780
SAN-M10×50-B 適合 M10×1 50 8 5 10 17 19.6 6 29 780
SAN-M10×60-B 適合 M10×1 60 8 5 10 17 19.6 6 35 780
SAN-M12×40-B 適合 M12×1 40 10 6 12 19 21.9 6 37 900
SAN-M12×60-B 適合 M12×1 60 10 6 12 19 21.9 6 52 900
SAN-M12×80-B 適合 M12×1 80 10 6 12 19 21.9 6 68 900
SAN-M16×60-B 適合 M16×1.5 60 14 8 16 24 27.7 8 90 1,100
SAN-M16×80-B 適合 M16×1.5 80 14 8 16 24 27.7 8 120 1,100
SAN-M16×100-B 適合 M16×1.5 100 14 8 16 24 27.7 8 150 1,100

SANS-B (ステンレス製)

unit:mm
品番 RoHS
指令適合
M L L1 B1 R B C
(約)
H 質量 (g) 価格 (円)
SANS-M4×20-B 適合 M4×0.5 20 4 2 4 7 8.1 4 2.3 700
SANS-M4×30-B 適合 M4×0.5 30 4 2 4 7 8.1 4 3.2 700
SANS-M5×20-B 適合 M5×0.5 20 4 2.5 5 8 9.2 4 3.1 760
SANS-M5×30-B 適合 M5×0.5 30 4 2.5 5 8 9.2 4 4.6 760
SANS-M6×20-B 適合 M6×0.75 20 5 3 6 10 11.5 4 4.5 820
SANS-M6×30-B 適合 M6×0.75 30 5 3 6 10 11.5 4 6.6 820
SANS-M6×35-B 適合 M6×0.75 35 5 3 6 10 11.5 4 7.7 820
SANS-M6×40-B 適合 M6×0.75 40 5 3 6 10 11.5 4 8.8 820
SANS-M6×50-B 適合 M6×0.75 50 5 3 6 10 11.5 4 10.9 820
SANS-M6×60-B 適合 M6×0.75 60 5 3 6 10 11.5 4 13 820
SANS-M8×25-B 適合 M8×0.75 25 6 4 8 13 15 5 9.7 950
SANS-M8×30-B 適合 M8×0.75 30 6 4 8 13 15 5 11.6 950
SANS-M8×40-B 適合 M8×0.75 40 6 4 8 13 15 5 15.4 950
SANS-M8×50-B 適合 M8×0.75 50 6 4 8 13 15 5 19.2 950
SANS-M8×60-B 適合 M8×0.75 60 6 4 8 13 15 5 23 950
SANS-M10×40-B 適合 M10×1 40 8 5 10 17 19.6 6 23 1,130
SANS-M10×50-B 適合 M10×1 50 8 5 10 17 19.6 6 29 1,130
SANS-M10×60-B 適合 M10×1 60 8 5 10 17 19.6 6 35 1,130
SANS-M12×40-B 適合 M12×1 40 10 6 12 19 21.9 6 37 1,300
SANS-M12×60-B 適合 M12×1 60 10 6 12 19 21.9 6 52 1,300
SANS-M12×80-B 適合 M12×1 80 10 6 12 19 21.9 6 68 1,300
SANS-M16×60-B 適合 M16×1.5 60 14 8 16 24 27.7 8 90 1,620
SANS-M16×80-B 適合 M16×1.5 80 14 8 16 24 27.7 8 120 1,620
SANS-M16×100-B 適合 M16×1.5 100 14 8 16 24 27.7 8 150 1,620
  • コンタクトスウィッチを内蔵したストッパスクリュー ESN もあります。
