NBK鍋屋バイテック会社　SCB-F クランピングボルト

●　 SCB-F クランピングボルト

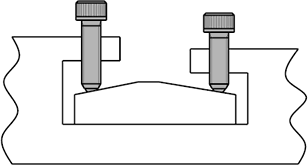

	Clamping Bolt SCB-F クランピングボルト すべてのサイズを全ねじで標準化。 SCB-F―――本体：スティール、ボール：スティール SCBS-F―― 本体：ステンレス、ボール：ステンレス 平面ボールによる面接触。ワークを傷つけません。 ボールは9°までフレキシブルに回転。相手が傾斜面でも確実にクランプします。 ツールホルダの止めねじや圧力ピース・ストッパなどに。 ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。 材質・仕上げ 記号 本体 ボール SCB-F SCM435、四三酸化鉄皮膜（黒） SUJ2（硬度55～60HRC） SCBS-F SUSXM7 SUS440C（硬度55～60HRC） 使用例 勾配面のあるワークの固定に。

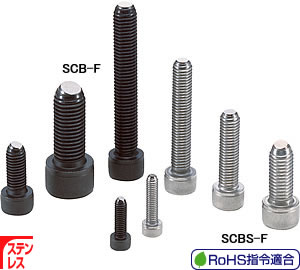

SCB-F （スティール製） SCBS-F （ステンレス製）

型　　　式 定価（円）（） 　 SCB-M4×10-F 270 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×12-F 270 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×16-F 270 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×20-F 270 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×25-F 270 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×12-F 250 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×16-F 250 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×20-F 250 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×25-F 250 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×30-F 250 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×16-F 240 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×20-F 240 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×25-F 240 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×30-F 240 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×40-F 240 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×20-F 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×30-F 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×35-F 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×40-F 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×50-F 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×25-F 310 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×30-F 310 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×40-F 310 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×50-F 310 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×60-F 320 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×30-F 400 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×50-F 420 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×80-F 420 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×40-F 550 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×60-F 610 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×80-F 630 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×10-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×12-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×16-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×20-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×25-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×12-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×16-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×20-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×25-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×30-F 410 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×16-F 390 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×20-F 390 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×25-F 390 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×30-F 390 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×40-F 390 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×20-F 450 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×30-F 450 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×35-F 450 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×40-F 480 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×50-F 480 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×25-F 600 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×30-F 600 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×40-F 630 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×50-F 670 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×60-F 670 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×30-F 750 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×50-F 870 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×80-F 1,220 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×40-F 1,560 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×60-F 2,080 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×80-F 2,310 （税別）（送料別）価格は都度、お問い合わせください

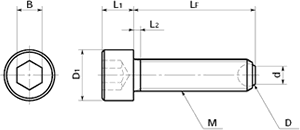

●特徴： ●仕様： 品番 RoHS 指令適合 M LF L2 D1 L1 D d B 質量 (g) 価格 (円) SCB-M4×10-F 適合 M4 10 2.1 7 4 2.5 2 3 1.5 270 SCB-M4×12-F 適合 M4 12 2.1 7 4 2.5 2 3 1.7 270 SCB-M4×16-F 適合 M4 16 2.1 7 4 2.5 2 3 1.9 270 SCB-M4×20-F 適合 M4 20 2.1 7 4 2.5 2 3 2.2 270 SCB-M4×25-F 適合 M4 25 2.1 7 4 2.5 2 3 2.5 270 SCB-M5×12-F 適合 M5 12 2.4 8.5 5 3 2.5 4 2.9 250 SCB-M5×16-F 適合 M5 16 2.4 8.5 5 3 2.5 4 3.4 250 SCB-M5×20-F 適合 M5 20 2.4 8.5 5 3 2.5 4 3.9 250 SCB-M5×25-F 適合 M5 25 2.4 8.5 5 3 2.5 4 4.4 250 SCB-M5×30-F 適合 M5 30 2.4 8.5 5 3 2.5 4 5 250 SCB-M6×16-F 適合 M6 16 3 10 6 4 3.2 5 5.6 240 SCB-M6×20-F 適合 M6 20 3 10 6 4 3.2 5 6.5 240 SCB-M6×25-F 適合 M6 25 3 10 6 4 3.2 5 7.6 240 SCB-M6×30-F 適合 M6 30 3 10 6 4 3.2 5 8.7 240 SCB-M6×40-F 適合 M6 40 3 10 6 4 3.2 5 11 240 SCB-M8×20-F 適合 M8 20 3.5 13 8 5.5 4.5 6 13.5 300 SCB-M8×30-F 適合 M8 30 3.5 13 8 5.5 4.5 6 17.5 300 SCB-M8×35-F 適合 M8 35 3.5 13 8 5.5 4.5 6 19 300 SCB-M8×40-F 適合 M8 40 3.5 13 8 5.5 4.5 6 21.5 300 SCB-M8×50-F 適合 M8 50 3.5 13 8 5.5 4.5 6 25 300 SCB-M10×25-F 適合 M10 25 4.5 16 10 7 6 8 26 310 SCB-M10×30-F 適合 M10 30 4.5 16 10 7 6 8 29 310 SCB-M10×40-F 適合 M10 40 4.5 16 10 7 6 8 34 310 SCB-M10×50-F 適合 M10 50 4.5 16 10 7 6 8 39 310 SCB-M10×60-F 適合 M10 60 4.5 16 10 7 6 8 47 320 SCB-M12×30-F 適合 M12 30 5 18 12 8.5 7.2 10 40 400 SCB-M12×50-F 適合 M12 50 5 18 12 8.5 7.2 10 56 420 SCB-M12×80-F 適合 M12 80 5 18 12 8.5 7.2 10 83 420 SCB-M16×40-F 適合 M16 40 6 24 16 12 10.7 14 91 550 SCB-M16×60-F 適合 M16 60 6 24 16 12 10.7 14 122 610 SCB-M16×80-F 適合 M16 80 6 24 16 12 10.7 14 154 630 SCBS-M4×10-F 適合 M4 10 2.1 7 4 2.5 2 3 1.5 410 SCBS-M4×12-F 適合 M4 12 2.1 7 4 2.5 2 3 1.7 410 SCBS-M4×16-F 適合 M4 16 2.1 7 4 2.5 2 3 1.9 410 SCBS-M4×20-F 適合 M4 20 2.1 7 4 2.5 2 3 2.2 410 SCBS-M4×25-F 適合 M4 25 2.1 7 4 2.5 2 3 2.5 410 SCBS-M5×12-F 適合 M5 12 2.4 8.5 5 3 2.5 4 2.9 410 SCBS-M5×16-F 適合 M5 16 2.4 8.5 5 3 2.5 4 3.4 410 SCBS-M5×20-F 適合 M5 20 2.4 8.5 5 3 2.5 4 3.9 410 SCBS-M5×25-F 適合 M5 25 2.4 8.5 5 3 2.5 4 4.4 410 SCBS-M5×30-F 適合 M5 30 2.4 8.5 5 3 2.5 4 5 410 SCBS-M6×16-F 適合 M6 16 3 10 6 4 3.2 5 5.6 390 SCBS-M6×20-F 適合 M6 20 3 10 6 4 3.2 5 6.5 390 SCBS-M6×25-F 適合 M6 25 3 10 6 4 3.2 5 7.6 390 SCBS-M6×30-F 適合 M6 30 3 10 6 4 3.2 5 8.7 390 SCBS-M6×40-F 適合 M6 40 3 10 6 4 3.2 5 11 390 SCBS-M8×20-F 適合 M8 20 3.5 13 8 5.5 4.5 6 13.5 450 SCBS-M8×30-F 適合 M8 30 3.5 13 8 5.5 4.5 6 17.5 450 SCBS-M8×35-F 適合 M8 35 3.5 13 8 5.5 4.5 6 19 450 SCBS-M8×40-F 適合 M8 40 3.5 13 8 5.5 4.5 6 21.5 480 SCBS-M8×50-F 適合 M8 50 3.5 13 8 5.5 4.5 6 25 480 SCBS-M10×25-F 適合 M10 25 4.5 16 10 7 6 8 26 600 SCBS-M10×30-F 適合 M10 30 4.5 16 10 7 6 8 29 600 SCBS-M10×40-F 適合 M10 40 4.5 16 10 7 6 8 34 630 SCBS-M10×50-F 適合 M10 50 4.5 16 10 7 6 8 39 670 SCBS-M10×60-F 適合 M10 60 4.5 16 10 7 6 8 47 670 SCBS-M12×30-F 適合 M12 30 5 18 12 8.5 7.2 10 40 750 SCBS-M12×50-F 適合 M12 50 5 18 12 8.5 7.2 10 56 870 SCBS-M12×80-F 適合 M12 80 5 18 12 8.5 7.2 10 83 1,220 SCBS-M16×40-F 適合 M16 40 6 24 16 12 10.7 14 91 1,560 SCBS-M16×60-F 適合 M16 60 6 24 16 12 10.7 14 122 2,080 SCBS-M16×80-F 適合 M16 80 6 24 16 12 10.7 14 154 2,310
