NBK鍋屋バイテック会社　SCB-GB クランピングボルト

●　 SCB-GB クランピングボルト

	Clamping Bolt SCB-GB クランピングボルト すべてのサイズを全ねじで標準化。 ボールは9°までフレキシブルに回転。 反転防止機構により確実にクランプします。 鋳肌などの粗い面も、ギザボールが確実にクランプします。 ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。 材質・仕上げ 記号 本体 ボール SCB -GB SCM435、四三酸化鉄皮膜（黒） SUJ2（硬度55～60HRC） SCBS-GB SUSXM7 SUS440C（硬度55～60HRC）

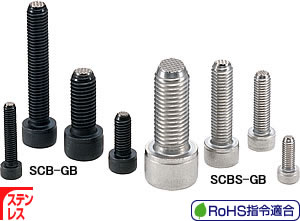

SCB-GB （スティール製） SCBS-GB （ステンレス製）

型　　　式 定価（円）（） 　 SCB-M6×16-GB 960 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×20-GB 960 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×25-GB 960 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×30-GB 960 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×40-GB 960 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×20-GB 1,120 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×30-GB 1,120 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×35-GB 1,120 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×40-GB 1,120 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×50-GB 1,120 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×25-GB 1,380 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×30-GB 1,380 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×40-GB 1,380 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×50-GB 1,380 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×60-GB 1,380 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×30-GB 1,640 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×50-GB 1,640 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×80-GB 1,640 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×40-GB 2,180 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×60-GB 2,180 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×80-GB 2,180 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×16-GB 1,020 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×20-GB 1,020 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×25-GB 1,020 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×30-GB 1,020 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×40-GB 1,020 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×20-GB 1,280 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×30-GB 1,280 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×35-GB 1,280 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×40-GB 1,280 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×50-GB 1,280 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×25-GB 1,610 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×30-GB 1,610 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×40-GB 1,620 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×50-GB 1,620 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×60-GB 1,620 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×30-GB 2,160 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×50-GB 2,160 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×80-GB 2,400 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×40-GB 3,590 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×60-GB 3,700 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×80-GB 4,150 （税別）（送料別）価格は都度、お問い合わせください

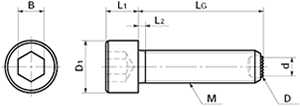

●特徴： ●仕様： 品番 RoHS 指令適合 M LG L2 D1 L1 D d B 質量 (g) 価格 (円) SCB-M6×16-GB 適合 M6 16 3 10 6 4 3.2 5 5.6 960 SCB-M6×20-GB 適合 M6 20 3 10 6 4 3.2 5 6.5 960 SCB-M6×25-GB 適合 M6 25 3 10 6 4 3.2 5 7.6 960 SCB-M6×30-GB 適合 M6 30 3 10 6 4 3.2 5 8.7 960 SCB-M6×40-GB 適合 M6 40 3 10 6 4 3.2 5 11 960 SCB-M8×20-GB 適合 M8 20 3.5 13 8 5.5 4.5 6 13.5 1,120 SCB-M8×30-GB 適合 M8 30 3.5 13 8 5.5 4.5 6 17.5 1,120 SCB-M8×35-GB 適合 M8 35 3.5 13 8 5.5 4.5 6 19 1,120 SCB-M8×40-GB 適合 M8 40 3.5 13 8 5.5 4.5 6 21.5 1,120 SCB-M8×50-GB 適合 M8 50 3.5 13 8 5.5 4.5 6 25 1,120 SCB-M10×25-GB 適合 M10 25 4.5 16 10 7 6 8 26 1,380 SCB-M10×30-GB 適合 M10 30 4.5 16 10 7 6 8 29 1,380 SCB-M10×40-GB 適合 M10 40 4.5 16 10 7 6 8 34 1,380 SCB-M10×50-GB 適合 M10 50 4.5 16 10 7 6 8 39 1,380 SCB-M10×60-GB 適合 M10 60 4.5 16 10 7 6 8 47 1,380 SCB-M12×30-GB 適合 M12 30 5 18 12 8.5 7.2 10 40 1,640 SCB-M12×50-GB 適合 M12 50 5 18 12 8.5 7.2 10 56 1,640 SCB-M12×80-GB 適合 M12 80 5 18 12 8.5 7.2 10 83 1,640 SCB-M16×40-GB 適合 M16 40 6 24 16 12 10.7 14 91 2,180 SCB-M16×60-GB 適合 M16 60 6 24 16 12 10.7 14 122 2,180 SCB-M16×80-GB 適合 M16 80 6 24 16 12 10.7 14 154 2,180 SCBS-M6×16-GB 適合 M6 16 3 10 6 4 3.2 5 5.6 1,020 SCBS-M6×20-GB 適合 M6 20 3 10 6 4 3.2 5 6.5 1,020 SCBS-M6×25-GB 適合 M6 25 3 10 6 4 3.2 5 7.6 1,020 SCBS-M6×30-GB 適合 M6 30 3 10 6 4 3.2 5 8.7 1,020 SCBS-M6×40-GB 適合 M6 40 3 10 6 4 3.2 5 11 1,020 SCBS-M8×20-GB 適合 M8 20 3.5 13 8 5.5 4.5 6 13.5 1,280 SCBS-M8×30-GB 適合 M8 30 3.5 13 8 5.5 4.5 6 17.5 1,280 SCBS-M8×35-GB 適合 M8 35 3.5 13 8 5.5 4.5 6 19 1,280 SCBS-M8×40-GB 適合 M8 40 3.5 13 8 5.5 4.5 6 21.5 1,280 SCBS-M8×50-GB 適合 M8 50 3.5 13 8 5.5 4.5 6 25 1,280 SCBS-M10×25-GB 適合 M10 25 4.5 16 10 7 6 8 26 1,610 SCBS-M10×30-GB 適合 M10 30 4.5 16 10 7 6 8 29 1,610 SCBS-M10×40-GB 適合 M10 40 4.5 16 10 7 6 8 34 1,620 SCBS-M10×50-GB 適合 M10 50 4.5 16 10 7 6 8 39 1,620 SCBS-M10×60-GB 適合 M10 60 4.5 16 10 7 6 8 47 1,620 SCBS-M12×30-GB 適合 M12 30 5 18 12 8.5 7.2 10 40 2,160 SCBS-M12×50-GB 適合 M12 50 5 18 12 8.5 7.2 10 56 2,160 SCBS-M12×80-GB 適合 M12 80 5 18 12 8.5 7.2 10 83 2,400 SCBS-M16×40-GB 適合 M16 40 6 24 16 12 10.7 14 91 3,590 SCBS-M16×60-GB 適合 M16 60 6 24 16 12 10.7 14 122 3,700 SCBS-M16×80-GB 適合 M16 80 6 24 16 12 10.7 14 154 4,150 クランピングボルトには各種のバリエーションがあります。
