NBK鍋屋バイテック会社　SCB-R·SCBS-CE クランピングボルト

●　 SCB-R·SCBS-CE クランピングボルト

	Clamping Bolt SCB-R·SCBS-CE クランピングボルト すべてのサイズを全ねじで標準化。 SCB-R ――――本体：スティール、ボール：スティール SCBS-R ――― 本体：ステンレス、ボール：ステンレス SCBS-CE ―― 本体：ステンレス、ボール：セラミックス 完全ボールによる点接触でワークを確実に固定します。 ツールホルダの止めねじや圧力ピース・ストッパなどに。 ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。 材質・仕上げ 記号 本体 ボール SCB-R SCM435、四三酸化鉄皮膜（黒） SUJ2（硬度55～60HRC） SCBS-R SUSXM7 SUS440C（硬度55～60HRC） SCBS-CE SUSXM7 アルミナ（純度99％以上、硬度1100HV） 使用例 バイトの固定に。

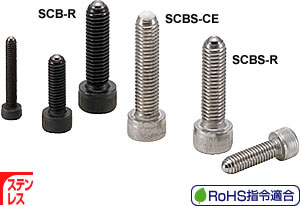

SCB-R （スティール製） SCBS-R （ステンレス製） SCBS-CE （セラミックスボール）

型　　　式 定価（円）（） 　 SCB-M4×10-R 180 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×12-R 180 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×16-R 180 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×20-R 180 （税別）（送料別）価格は都度、お問い合わせください SCB-M4×25-R 180 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×12-R 170 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×16-R 170 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×20-R 170 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×25-R 170 （税別）（送料別）価格は都度、お問い合わせください SCB-M5×30-R 170 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×16-R 160 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×20-R 160 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×25-R 160 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×30-R 160 （税別）（送料別）価格は都度、お問い合わせください SCB-M6×40-R 160 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×20-R 190 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×30-R 190 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×35-R 190 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×40-R 190 （税別）（送料別）価格は都度、お問い合わせください SCB-M8×50-R 200 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×25-R 210 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×30-R 210 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×40-R 220 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×50-R 230 （税別）（送料別）価格は都度、お問い合わせください SCB-M10×60-R 250 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×30-R 290 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×50-R 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M12×80-R 300 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×40-R 460 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×60-R 490 （税別）（送料別）価格は都度、お問い合わせください SCB-M16×80-R 510 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×10-R 330 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×12-R 330 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×16-R 330 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×20-R 330 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×25-R 330 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×12-R 320 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×16-R 320 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×20-R 320 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×25-R 320 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×30-R 320 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×16-R 300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×20-R 300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×25-R 300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×30-R 300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×40-R 300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×20-R 340 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×30-R 340 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×35-R 340 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×40-R 380 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×50-R 380 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×25-R 460 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×30-R 460 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×40-R 500 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×50-R 550 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×60-R 550 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×30-R 620 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×50-R 750 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×80-R 1,100 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×40-R 1,390 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×60-R 1,850 （税別）（送料別）価格は都度、お問い合わせください SCBS-M16×80-R 2,100 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×10-CE 980 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×16-CE 980 （税別）（送料別）価格は都度、お問い合わせください SCBS-M4×25-CE 980 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×12-CE 930 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×20-CE 930 （税別）（送料別）価格は都度、お問い合わせください SCBS-M5×30-CE 930 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×16-CE 980 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×25-CE 980 （税別）（送料別）価格は都度、お問い合わせください SCBS-M6×40-CE 980 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×20-CE 1,300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×35-CE 1,300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M8×50-CE 1,300 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×25-CE 1,580 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×40-CE 1,580 （税別）（送料別）価格は都度、お問い合わせください SCBS-M10×60-CE 1,720 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×30-CE 1,630 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×50-CE 1,760 （税別）（送料別）価格は都度、お問い合わせください SCBS-M12×80-CE 2,320 （税別）（送料別）価格は都度、お問い合わせください

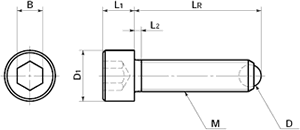

●特徴： ●仕様： 品番 RoHS 指令適合 M LR L2 D1 L1 D B 質量 (g) 価格 (円) SCB-M4×10-R 適合 M4 10.5 2.1 7 4 2.5 3 1.5 180 SCB-M4×12-R 適合 M4 12.5 2.1 7 4 2.5 3 1.7 180 SCB-M4×16-R 適合 M4 16.5 2.1 7 4 2.5 3 1.9 180 SCB-M4×20-R 適合 M4 20.5 2.1 7 4 2.5 3 2.2 180 SCB-M4×25-R 適合 M4 25.5 2.1 7 4 2.5 3 2.5 180 SCB-M5×12-R 適合 M5 12.6 2.4 8.5 5 3 4 2.9 170 SCB-M5×16-R 適合 M5 16.6 2.4 8.5 5 3 4 3.4 170 SCB-M5×20-R 適合 M5 20.6 2.4 8.5 5 3 4 3.9 170 SCB-M5×25-R 適合 M5 25.6 2.4 8.5 5 3 4 4.4 170 SCB-M5×30-R 適合 M5 30.6 2.4 8.5 5 3 4 5 170 SCB-M6×16-R 適合 M6 16.8 3 10 6 4 5 5.6 160 SCB-M6×20-R 適合 M6 20.8 3 10 6 4 5 6.5 160 SCB-M6×25-R 適合 M6 25.8 3 10 6 4 5 7.6 160 SCB-M6×30-R 適合 M6 30.8 3 10 6 4 5 8.7 160 SCB-M6×40-R 適合 M6 40.8 3 10 6 4 5 11 160 SCB-M8×20-R 適合 M8 21.2 3.5 13 8 5.5 6 13.5 190 SCB-M8×30-R 適合 M8 31.2 3.5 13 8 5.5 6 17.5 190 SCB-M8×35-R 適合 M8 36.2 3.5 13 8 5.5 6 19 190 SCB-M8×40-R 適合 M8 41.2 3.5 13 8 5.5 6 21.5 190 SCB-M8×50-R 適合 M8 51.2 3.5 13 8 5.5 6 25 200 SCB-M10×25-R 適合 M10 26.7 4.5 16 10 7 8 26 210 SCB-M10×30-R 適合 M10 31.7 4.5 16 10 7 8 29 210 SCB-M10×40-R 適合 M10 41.7 4.5 16 10 7 8 34 220 SCB-M10×50-R 適合 M10 51.7 4.5 16 10 7 8 39 230 SCB-M10×60-R 適合 M10 61.7 4.5 16 10 7 8 47 250 SCB-M12×30-R 適合 M12 32 5 18 12 8.5 10 40 290 SCB-M12×50-R 適合 M12 52 5 18 12 8.5 10 56 300 SCB-M12×80-R 適合 M12 82 5 18 12 8.5 10 83 300 SCB-M16×40-R 適合 M16 43.3 6 24 16 12 14 91 460 SCB-M16×60-R 適合 M16 63.3 6 24 16 12 14 122 490 SCB-M16×80-R 適合 M16 83.3 6 24 16 12 14 154 510 SCBS-M4×10-R 適合 M4 10.5 2.1 7 4 2.5 3 1.5 330 SCBS-M4×12-R 適合 M4 12.5 2.1 7 4 2.5 3 1.7 330 SCBS-M4×16-R 適合 M4 16.5 2.1 7 4 2.5 3 1.9 330 SCBS-M4×20-R 適合 M4 20.5 2.1 7 4 2.5 3 2.2 330 SCBS-M4×25-R 適合 M4 25.5 2.1 7 4 2.5 3 2.5 330 SCBS-M5×12-R 適合 M5 12.6 2.4 8.5 5 3 4 2.9 320 SCBS-M5×16-R 適合 M5 16.6 2.4 8.5 5 3 4 3.4 320 SCBS-M5×20-R 適合 M5 20.6 2.4 8.5 5 3 4 3.9 320 SCBS-M5×25-R 適合 M5 25.6 2.4 8.5 5 3 4 4.4 320 SCBS-M5×30-R 適合 M5 30.6 2.4 8.5 5 3 4 5 320 SCBS-M6×16-R 適合 M6 16.8 3 10 6 4 5 5.6 300 SCBS-M6×20-R 適合 M6 20.8 3 10 6 4 5 6.5 300 SCBS-M6×25-R 適合 M6 25.8 3 10 6 4 5 7.6 300 SCBS-M6×30-R 適合 M6 30.8 3 10 6 4 5 8.7 300 SCBS-M6×40-R 適合 M6 40.8 3 10 6 4 5 11 300 SCBS-M8×20-R 適合 M8 21.2 3.5 13 8 5.5 6 13.5 340 SCBS-M8×30-R 適合 M8 31.2 3.5 13 8 5.5 6 17.5 340 SCBS-M8×35-R 適合 M8 36.2 3.5 13 8 5.5 6 19 340 SCBS-M8×40-R 適合 M8 41.2 3.5 13 8 5.5 6 21.5 380 SCBS-M8×50-R 適合 M8 51.2 3.5 13 8 5.5 6 25 380 SCBS-M10×25-R 適合 M10 26.7 4.5 16 10 7 8 26 460 SCBS-M10×30-R 適合 M10 31.7 4.5 16 10 7 8 29 460 SCBS-M10×40-R 適合 M10 41.7 4.5 16 10 7 8 34 500 SCBS-M10×50-R 適合 M10 51.7 4.5 16 10 7 8 39 550 SCBS-M10×60-R 適合 M10 61.7 4.5 16 10 7 8 47 550 SCBS-M12×30-R 適合 M12 32 5 18 12 8.5 10 40 620 SCBS-M12×50-R 適合 M12 52 5 18 12 8.5 10 56 750 SCBS-M12×80-R 適合 M12 82 5 18 12 8.5 10 83 1,100 SCBS-M16×40-R 適合 M16 43.3 6 24 16 12 14 91 1,390 SCBS-M16×60-R 適合 M16 63.3 6 24 16 12 14 122 1,850 SCBS-M16×80-R 適合 M16 83.3 6 24 16 12 14 154 2,100 SCBS-M4×10-CE 適合 M4 10.5 2.1 7 4 2.5 3 1.5 980 SCBS-M4×16-CE 適合 M4 16.5 2.1 7 4 2.5 3 1.9 980 SCBS-M4×25-CE 適合 M4 25.5 2.1 7 4 2.5 3 2.5 980 SCBS-M5×12-CE 適合 M5 12.6 2.4 8.5 5 3 4 2.9 930 SCBS-M5×20-CE 適合 M5 20.6 2.4 8.5 5 3 4 3.9 930 SCBS-M5×30-CE 適合 M5 30.6 2.4 8.5 5 3 4 5 930 SCBS-M6×16-CE 適合 M6 16.8 3 10 6 4 5 5.6 980 SCBS-M6×25-CE 適合 M6 25.8 3 10 6 4 5 7.6 980 SCBS-M6×40-CE 適合 M6 40.8 3 10 6 4 5 11 980 SCBS-M8×20-CE 適合 M8 21.2 3.5 13 8 5.5 6 13.5 1,300 SCBS-M8×35-CE 適合 M8 36.2 3.5 13 8 5.5 6 19 1,300 SCBS-M8×50-CE 適合 M8 51.2 3.5 13 8 5.5 6 25 1,300 SCBS-M10×25-CE 適合 M10 26.7 4.5 16 10 7 8 26 1,580 SCBS-M10×40-CE 適合 M10 41.7 4.5 16 10 7 8 34 1,580 SCBS-M10×60-CE 適合 M10 61.7 4.5 16 10 7 8 47 1,720 SCBS-M12×30-CE 適合 M12 32 5 18 12 8.5 10 40 1,630 SCBS-M12×50-CE 適合 M12 52 5 18 12 8.5 10 56 1,760 SCBS-M12×80-CE 適合 M12 82 5 18 12 8.5 10 83 2,320 クランピングボルトには各種のバリエーションがあります。 SCS-R SCSS-R SCS-N SCS-BR SCSS-CE SCS-F SCSS-F SCS-FB SCSS-FB SCS-GB SCSS-GB SCB-F SCBS-F SCB-FB SCBS-FB SCB-GB SCBS-GB
