NBK鍋屋バイテック会社 SCS-F クランピングスクリュー

●  SCS-F クランピングスクリュー

Clamping Screw

SCS-F クランピングスクリュー

  • SCS-F ――― 本体:スティール、ボール:スティール
  • SCSS-F ―― 本体:ステンレス、ボール:ステンレス
  • 平面ボールによる面接触。ワークを傷つけません。
  • ボールは9°までフレキシブルに回転。相手が傾斜面でも確実にクランプします。
  • ツールホルダの止めねじや圧力ピース・ストッパなどに。
  • クランピングスクリューとレバー・ノブを組み合わせた製品も製作いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。
  • ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。
  • 材質・仕上げ
  • 記号 本体 ボール
    SCS-F SCM435、四三酸化鉄皮膜(黒) SUJ2(硬度55~60HRC)
    SCSS-F SUSXM7 SUS440C(硬度55~60HRC)

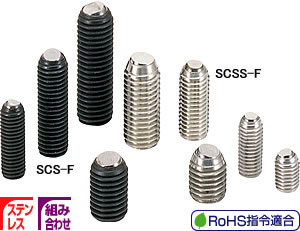

SCS-F (スティール製)

SCSS-F (ステンレス製)

型   式
定価(円)()
SCS-M4×6-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M4×10-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M4×16-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M5×8-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M5×12-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M5×20-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×10-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×16-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×20-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×25-F 230 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×10-F 280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×12-F 280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×20-F 280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×25-F 280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×30-F 280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×12-F 290 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×16-F 290 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×20-F 290 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×25-F 290 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×35-F 290 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×16-F 390 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×20-F 390 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×30-F 390 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×40-F 390 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×20-F 560 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×25-F 560 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×35-F 560 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×50-F 560 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M4×6-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M4×10-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M4×16-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M5×8-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M5×12-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M5×20-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×10-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×16-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×20-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×25-F 380 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×10-F 450 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×12-F 450 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×20-F 450 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×25-F 450 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×30-F 450 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×12-F 580 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×16-F 580 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×20-F 580 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×25-F 580 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×35-F 580 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×16-F 710 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×20-F 710 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×30-F 710 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×40-F 710 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×20-F 2,070 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×25-F 2,070 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×35-F 2,120 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×50-F 2,230 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

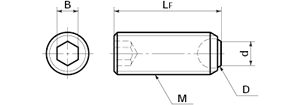

M LF D d B 質量 (g) 価格 (円)
SCS-M4×6-F 適合 M4 6 2.5 2 2 0.4 230
SCS-M4×10-F 適合 M4 10 2.5 2 2 0.7 230
SCS-M4×16-F 適合 M4 16 2.5 2 2 1 230
SCS-M5×8-F 適合 M5 8 3 2.5 2.5 0.8 230
SCS-M5×12-F 適合 M5 12 3 2.5 2.5 1.3 230
SCS-M5×20-F 適合 M5 20 3 2.5 2.5 2.3 230
SCS-M6×10-F 適合 M6 10 4 3.2 3 1.5 230
SCS-M6×16-F 適合 M6 16 4 3.2 3 2.5 230
SCS-M6×20-F 適合 M6 20 4 3.2 3 3.4 230
SCS-M6×25-F 適合 M6 25 4 3.2 3 4 230
SCS-M8×10-F 適合 M8 10 5.5 4.5 4 2.5 280
SCS-M8×12-F 適合 M8 12 5.5 4.5 4 3.2 280
SCS-M8×20-F 適合 M8 20 5.5 4.5 4 5.7 280
SCS-M8×25-F 適合 M8 25 5.5 4.5 4 7.7 280
SCS-M8×30-F 適合 M8 30 5.5 4.5 4 9 280
SCS-M10×12-F 適合 M10 12 7 6 5 5 290
SCS-M10×16-F 適合 M10 16 7 6 5 7 290
SCS-M10×20-F 適合 M10 20 7 6 5 9.5 290
SCS-M10×25-F 適合 M10 25 7 6 5 11 290
SCS-M10×35-F 適合 M10 35 7 6 5 16 290
SCS-M12×16-F 適合 M12 16 8.5 7.2 6 10 390
SCS-M12×20-F 適合 M12 20 8.5 7.2 6 12.5 390
SCS-M12×30-F 適合 M12 30 8.5 7.2 6 20 390
SCS-M12×40-F 適合 M12 40 8.5 7.2 6 28 390
SCS-M16×20-F 適合 M16 20 12 10.7 8 22 560
SCS-M16×25-F 適合 M16 25 12 10.7 8 28 560
SCS-M16×35-F 適合 M16 35 12 10.7 8 41 560
SCS-M16×50-F 適合 M16 50 12 10.7 8 48 560
SCSS-M4×6-F 適合 M4 6 2.5 2 2 0.4 380
SCSS-M4×10-F 適合 M4 10 2.5 2 2 0.7 380
SCSS-M4×16-F 適合 M4 16 2.5 2 2 1 380
SCSS-M5×8-F 適合 M5 8 3 2.5 2.5 0.8 380
SCSS-M5×12-F 適合 M5 12 3 2.5 2.5 1.3 380
SCSS-M5×20-F 適合 M5 20 3 2.5 2.5 2.3 380
SCSS-M6×10-F 適合 M6 10 4 3.2 3 1.5 380
SCSS-M6×16-F 適合 M6 16 4 3.2 3 2.5 380
SCSS-M6×20-F 適合 M6 20 4 3.2 3 3.4 380
SCSS-M6×25-F 適合 M6 25 4 3.2 3 4 380
SCSS-M8×10-F 適合 M8 10 5.5 4.5 4 2.5 450
SCSS-M8×12-F 適合 M8 12 5.5 4.5 4 3.2 450
SCSS-M8×20-F 適合 M8 20 5.5 4.5 4 5.7 450
SCSS-M8×25-F 適合 M8 25 5.5 4.5 4 7.7 450
SCSS-M8×30-F 適合 M8 30 5.5 4.5 4 9 450
SCSS-M10×12-F 適合 M10 12 7 6 5 5 580
SCSS-M10×16-F 適合 M10 16 7 6 5 7 580
SCSS-M10×20-F 適合 M10 20 7 6 5 9.5 580
SCSS-M10×25-F 適合 M10 25 7 6 5 11 580
SCSS-M10×35-F 適合 M10 35 7 6 5 16 580
SCSS-M12×16-F 適合 M12 16 8.5 7.2 6 10 710
SCSS-M12×20-F 適合 M12 20 8.5 7.2 6 12.5 710
SCSS-M12×30-F 適合 M12 30 8.5 7.2 6 20 710
SCSS-M12×40-F 適合 M12 40 8.5 7.2 6 28 710
SCSS-M16×20-F 適合 M16 20 12 10.7 8 22 2,070
SCSS-M16×25-F 適合 M16 25 12 10.7 8 28 2,070
SCSS-M16×35-F 適合 M16 35 12 10.7 8 41 2,120
SCSS-M16×50-F 適合 M16 50 12 10.7 8 48 2,230
  • クランピングスクリューには各種のバリエーションがあります。
