NBK鍋屋バイテック会社 SCS-GB クランピングスクリュー

●  SCS-GB クランピングスクリュー

Clamping Screw

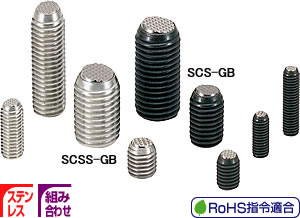

SCS-GB クランピングスクリュー

  • SCS-GB―――本体:スティール、ボール:スティール
  • SCSS-GB―― 本体:ステンレス、ボール:ステンレス
  • ボールは9°までフレキシブルに回転。反転防止機構により確実にクランプします。
  • 鋳肌などの粗い面も、ギザボールが確実にクランプします。
  • ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。
  • クランピングスクリューとレバー・ノブを組み合わせた製品も製作いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。
  • 材質・仕上げ
  • 記号 本体 ボール
    SCS -GB SCM435、四三酸化鉄皮膜(黒) SUJ2(硬度55~60HRC)
    SCSS-GB SUSXM7 SUS440C(硬度55~60HRC)

SCS-GB (スティール製)

SCSS-GB (ステンレス製)

型   式
定価(円)()
SCS-M6×10-GB 930 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×16-GB 930 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×20-GB 930 (税別)(送料別)価格は都度、お問い合わせください
SCS-M6×25-GB 930 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×10-GB 1,060 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×12-GB 1,060 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×20-GB 1,060 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×25-GB 1,060 (税別)(送料別)価格は都度、お問い合わせください
SCS-M8×30-GB 1,060 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×12-GB 1,280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×16-GB 1,280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×20-GB 1,280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×25-GB 1,280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M10×35-GB 1,280 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×16-GB 1,440 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×20-GB 1,440 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×30-GB 1,440 (税別)(送料別)価格は都度、お問い合わせください
SCS-M12×40-GB 1,440 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×20-GB 2,080 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×25-GB 2,080 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×35-GB 2,080 (税別)(送料別)価格は都度、お問い合わせください
SCS-M16×50-GB 2,080 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×10-GB 1,010 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×16-GB 1,010 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×20-GB 1,010 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M6×25-GB 1,010 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×10-GB 1,200 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×12-GB 1,200 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×20-GB 1,200 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×25-GB 1,200 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M8×30-GB 1,200 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×12-GB 1,460 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×16-GB 1,460 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×20-GB 1,460 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×25-GB 1,460 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M10×35-GB 1,460 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×16-GB 1,680 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×20-GB 1,680 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×30-GB 1,680 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M12×40-GB 1,680 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×20-GB 3,040 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×25-GB 3,050 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×35-GB 3,050 (税別)(送料別)価格は都度、お問い合わせください
SCSS-M16×50-GB 3,200 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合
M LG D d B 質量 (g) 価格 (円)
SCS-M6×10-GB 適合 M6 10 4 3.2 3 1.5 930
SCS-M6×16-GB 適合 M6 16 4 3.2 3 2.5 930
SCS-M6×20-GB 適合 M6 20 4 3.2 3 3.4 930
SCS-M6×25-GB 適合 M6 25 4 3.2 3 4 930
SCS-M8×10-GB 適合 M8 10 5.5 4.5 4 2.5 1,060
SCS-M8×12-GB 適合 M8 12 5.5 4.5 4 3.2 1,060
SCS-M8×20-GB 適合 M8 20 5.5 4.5 4 5.7 1,060
SCS-M8×25-GB 適合 M8 25 5.5 4.5 4 7.7 1,060
SCS-M8×30-GB 適合 M8 30 5.5 4.5 4 9 1,060
SCS-M10×12-GB 適合 M10 12 7 6 5 5 1,280
SCS-M10×16-GB 適合 M10 16 7 6 5 7 1,280
SCS-M10×20-GB 適合 M10 20 7 6 5 9.5 1,280
SCS-M10×25-GB 適合 M10 25 7 6 5 11 1,280
SCS-M10×35-GB 適合 M10 35 7 6 5 16 1,280
SCS-M12×16-GB 適合 M12 16 8.5 7.2 6 10 1,440
SCS-M12×20-GB 適合 M12 20 8.5 7.2 6 12.5 1,440
SCS-M12×30-GB 適合 M12 30 8.5 7.2 6 20 1,440
SCS-M12×40-GB 適合 M12 40 8.5 7.2 6 28 1,440
SCS-M16×20-GB 適合 M16 20 12 10.7 8 22 2,080
SCS-M16×25-GB 適合 M16 25 12 10.7 8 28 2,080
SCS-M16×35-GB 適合 M16 35 12 10.7 8 41 2,080
SCS-M16×50-GB 適合 M16 50 12 10.7 8 48 2,080
SCSS-M6×10-GB 適合 M6 10 4 3.2 3 1.5 1,010
SCSS-M6×16-GB 適合 M6 16 4 3.2 3 2.5 1,010
SCSS-M6×20-GB 適合 M6 20 4 3.2 3 3.4 1,010
SCSS-M6×25-GB 適合 M6 25 4 3.2 3 4 1,010
SCSS-M8×10-GB 適合 M8 10 5.5 4.5 4 2.5 1,200
SCSS-M8×12-GB 適合 M8 12 5.5 4.5 4 3.2 1,200
SCSS-M8×20-GB 適合 M8 20 5.5 4.5 4 5.7 1,200
SCSS-M8×25-GB 適合 M8 25 5.5 4.5 4 7.7 1,200
SCSS-M8×30-GB 適合 M8 30 5.5 4.5 4 9 1,200
SCSS-M10×12-GB 適合 M10 12 7 6 5 5 1,460
SCSS-M10×16-GB 適合 M10 16 7 6 5 7 1,460
SCSS-M10×20-GB 適合 M10 20 7 6 5 9.5 1,460
SCSS-M10×25-GB 適合 M10 25 7 6 5 11 1,460
SCSS-M10×35-GB 適合 M10 35 7 6 5 16 1,460
SCSS-M12×16-GB 適合 M12 16 8.5 7.2 6 10 1,680
SCSS-M12×20-GB 適合 M12 20 8.5 7.2 6 12.5 1,680
SCSS-M12×30-GB 適合 M12 30 8.5 7.2 6 20 1,680
SCSS-M12×40-GB 適合 M12 40 8.5 7.2 6 28 1,680
SCSS-M16×20-GB 適合 M16 20 12 10.7 8 22 3,040
SCSS-M16×25-GB 適合 M16 25 12 10.7 8 28 3,050
SCSS-M16×35-GB 適合 M16 35 12 10.7 8 41 3,050
SCSS-M16×50-GB 適合 M16 50 12 10.7 8 48 3,200
