NBK鍋屋バイテック会社　SCS-R クランピングスクリュー

●　 SCS-R クランピングスクリュー

	Clamping Screw SCS-R クランピングスクリュー SCS-R ――― 本体：スティール、ボール：スティール SCSS-R ―― 本体：ステンレス、ボール：ステンレス 完全ボールによる点接触でワークを確実に固定します。 ツールホルダの止めねじや圧力ピース・ストッパなどに。 クランピングスクリューとレバー・ノブを組み合わせた製品も製作いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。 ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。 材質・仕上げ 記号 本体 ボール SCS-R SCM435、四三酸化鉄皮膜（黒） SUJ2（硬度55～60HRC） SCSS-R SUSXM7 SUS440C（硬度55～60HRC）

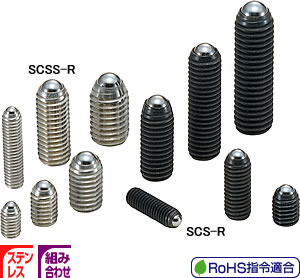

SCS-R （スティール製） SCSS-R （ステンレス製）

型　　　式 定価（円）（） 　 SCS-M3×5-R 270 （税別）（送料別）価格は都度、お問い合わせください SCS-M3×10-R 270 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×6-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×10-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×16-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×8-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×12-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×20-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×10-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×16-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×20-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×25-R 160 （税別）（送料別）価格は都度、お問い合わせください SCS-M8×10-R 180 （税別）（送料別）価格は都度、お問い合わせください SCS-M8×12-R 170 （税別）（送料別）価格は都度、お問い合わせください SCS-M8×20-R 170 （税別）（送料別）価格は都度、お問い合わせください SCS-M8×25-R 170 （税別）（送料別）価格は都度、お問い合わせください SCS-M8×30-R 170 （税別）（送料別）価格は都度、お問い合わせください SCS-M10×12-R 190 （税別）（送料別）価格は都度、お問い合わせください SCS-M10×16-R 190 （税別）（送料別）価格は都度、お問い合わせください SCS-M10×20-R 190 （税別）（送料別）価格は都度、お問い合わせください SCS-M10×25-R 190 （税別）（送料別）価格は都度、お問い合わせください SCS-M10×35-R 190 （税別）（送料別）価格は都度、お問い合わせください SCS-M12×16-R 280 （税別）（送料別）価格は都度、お問い合わせください SCS-M12×20-R 280 （税別）（送料別）価格は都度、お問い合わせください SCS-M12×30-R 280 （税別）（送料別）価格は都度、お問い合わせください SCS-M12×40-R 280 （税別）（送料別）価格は都度、お問い合わせください SCS-M16×20-R 450 （税別）（送料別）価格は都度、お問い合わせください SCS-M16×25-R 450 （税別）（送料別）価格は都度、お問い合わせください SCS-M16×35-R 450 （税別）（送料別）価格は都度、お問い合わせください SCS-M16×50-R 450 （税別）（送料別）価格は都度、お問い合わせください SCSS-M3×5-R 390 （税別）（送料別）価格は都度、お問い合わせください SCSS-M3×10-R 390 （税別）（送料別）価格は都度、お問い合わせください SCSS-M4×6-R 250 （税別）（送料別）価格は都度、お問い合わせください SCSS-M4×10-R 250 （税別）（送料別）価格は都度、お問い合わせください SCSS-M4×16-R 250 （税別）（送料別）価格は都度、お問い合わせください SCSS-M5×8-R 250 （税別）（送料別）価格は都度、お問い合わせください SCSS-M5×12-R 250 （税別）（送料別）価格は都度、お問い合わせください SCSS-M5×20-R 250 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×10-R 260 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×16-R 260 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×20-R 260 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×25-R 260 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×10-R 300 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×12-R 300 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×20-R 300 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×25-R 300 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×30-R 300 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×12-R 410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×16-R 410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×20-R 410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×25-R 410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×35-R 410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×16-R 520 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×20-R 520 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×30-R 520 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×40-R 520 （税別）（送料別）価格は都度、お問い合わせください SCSS-M16×20-R 1,140 （税別）（送料別）価格は都度、お問い合わせください SCSS-M16×25-R 1,160 （税別）（送料別）価格は都度、お問い合わせください SCSS-M16×35-R 1,290 （税別）（送料別）価格は都度、お問い合わせください SCSS-M16×50-R 1,350 （税別）（送料別）価格は都度、お問い合わせください

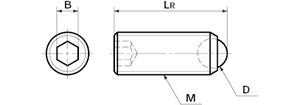

●特徴： ●仕様： 品番 RoHS 指令適合 M LR D B 質量 (g) 価格 (円) SCS-M3×5-R 適合 M3 5.2 1.5 1.5 0.3 270 SCS-M3×10-R 適合 M3 10.2 1.5 1.5 0.6 270 SCS-M4×6-R 適合 M4 6.5 2.5 2 0.4 160 SCS-M4×10-R 適合 M4 10.5 2.5 2 0.7 160 SCS-M4×16-R 適合 M4 16.5 2.5 2 1 160 SCS-M5×8-R 適合 M5 8.6 3 2.5 0.8 160 SCS-M5×12-R 適合 M5 12.6 3 2.5 1.3 160 SCS-M5×20-R 適合 M5 20.6 3 2.5 2.3 160 SCS-M6×10-R 適合 M6 10.8 4 3 1.5 160 SCS-M6×16-R 適合 M6 16.8 4 3 2.5 160 SCS-M6×20-R 適合 M6 20.8 4 3 3.4 160 SCS-M6×25-R 適合 M6 25.8 4 3 4 160 SCS-M8×10-R 適合 M8 11.2 5.5 4 2.5 180 SCS-M8×12-R 適合 M8 13.2 5.5 4 3.2 170 SCS-M8×20-R 適合 M8 21.2 5.5 4 5.7 170 SCS-M8×25-R 適合 M8 26.2 5.5 4 7.7 170 SCS-M8×30-R 適合 M8 31.2 5.5 4 9 170 SCS-M10×12-R 適合 M10 13.7 7 5 5 190 SCS-M10×16-R 適合 M10 17.7 7 5 7 190 SCS-M10×20-R 適合 M10 21.7 7 5 9.5 190 SCS-M10×25-R 適合 M10 26.7 7 5 11 190 SCS-M10×35-R 適合 M10 36.7 7 5 16 190 SCS-M12×16-R 適合 M12 18 8.5 6 10 280 SCS-M12×20-R 適合 M12 22 8.5 6 12.5 280 SCS-M12×30-R 適合 M12 32 8.5 6 20 280 SCS-M12×40-R 適合 M12 42 8.5 6 28 280 SCS-M16×20-R 適合 M16 23.3 12 8 22 450 SCS-M16×25-R 適合 M16 28.3 12 8 28 450 SCS-M16×35-R 適合 M16 38.3 12 8 41 450 SCS-M16×50-R 適合 M16 53.3 12 8 48 450 SCSS-M3×5-R 適合 M3 5.2 1.5 1.5 0.3 390 SCSS-M3×10-R 適合 M3 10.2 1.5 1.5 0.6 390 SCSS-M4×6-R 適合 M4 6.5 2.5 2 0.4 250 SCSS-M4×10-R 適合 M4 10.5 2.5 2 0.7 250 SCSS-M4×16-R 適合 M4 16.5 2.5 2 1 250 SCSS-M5×8-R 適合 M5 8.6 3 2.5 0.8 250 SCSS-M5×12-R 適合 M5 12.6 3 2.5 1.3 250 SCSS-M5×20-R 適合 M5 20.6 3 2.5 2.3 250 SCSS-M6×10-R 適合 M6 10.8 4 3 1.5 260 SCSS-M6×16-R 適合 M6 16.8 4 3 2.5 260 SCSS-M6×20-R 適合 M6 20.8 4 3 3.4 260 SCSS-M6×25-R 適合 M6 25.8 4 3 4 260 SCSS-M8×10-R 適合 M8 11.2 5.5 4 2.5 300 SCSS-M8×12-R 適合 M8 13.2 5.5 4 3.2 300 SCSS-M8×20-R 適合 M8 21.2 5.5 4 5.7 300 SCSS-M8×25-R 適合 M8 26.2 5.5 4 7.7 300 SCSS-M8×30-R 適合 M8 31.2 5.5 4 9 300 SCSS-M10×12-R 適合 M10 13.7 7 5 5 410 SCSS-M10×16-R 適合 M10 17.7 7 5 7 410 SCSS-M10×20-R 適合 M10 21.7 7 5 9.5 410 SCSS-M10×25-R 適合 M10 26.7 7 5 11 410 SCSS-M10×35-R 適合 M10 36.7 7 5 16 410 SCSS-M12×16-R 適合 M12 18 8.5 6 10 520 SCSS-M12×20-R 適合 M12 22 8.5 6 12.5 520 SCSS-M12×30-R 適合 M12 32 8.5 6 20 520 SCSS-M12×40-R 適合 M12 42 8.5 6 28 520 SCSS-M16×20-R 適合 M16 23.3 12 8 22 1,140 SCSS-M16×25-R 適合 M16 28.3 12 8 28 1,160 SCSS-M16×35-R 適合 M16 38.3 12 8 41 1,290 SCSS-M16×50-R 適合 M16 53.3 12 8 48 1,350
