NBK鍋屋バイテック会社　STP スラストパッド

●　 STP スラストパッド

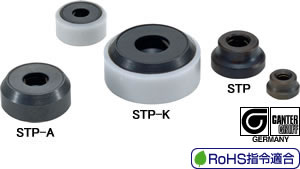

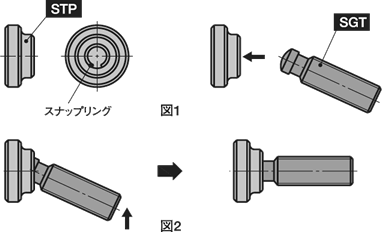

	Thrust Pad -DIN6311・GN6311.1- STP スラストパッド グラブスクリュー SGT とセットでご使用ください。 ワークの表面が傾いている場合などに効果的です。 STPは5°、STP-A STP-K は12°まで傾きます。 材質・仕上げ 本体：SUM22L 　　　浸炭焼入れ（硬度50～60HRC）―― STP 　　　四三酸化鉄皮膜（黒）――――――― STP-A STP-K プラスティックキャップ：ポリアセタール（白）――― STP-K グラブスクリュー SGT の組みつけ方法 STP の場合 スラストパッドに組み込まれているスナップリングの切れ目に対し、グラブスクリューを図1のように傾斜させて挿入し、さらに、図2のようにグラブスクリューを持ち上げるようにして押し込んでください。 組みつけは手の力で充分です。 ハンマーなどで叩き込まないでください。無理な組みつけはスナップリングの破損の原因になります。 STP-A STP-K の場合 まっすぐに押し込むだけで組みつけができます。
STP
STP-A
STP-K

型　　　式 定価（円）（） 　 STP-12 400 （税別）（送料別）価格は都度、お問い合わせください STP-16 430 （税別）（送料別）価格は都度、お問い合わせください STP-20 520 （税別）（送料別）価格は都度、お問い合わせください STP-25 600 （税別）（送料別）価格は都度、お問い合わせください STP-32 960 （税別）（送料別）価格は都度、お問い合わせください STP-40 1,340 （税別）（送料別）価格は都度、お問い合わせください STP-16-A 540 （税別）（送料別）価格は都度、お問い合わせください STP-20-A 630 （税別）（送料別）価格は都度、お問い合わせください STP-25-A 750 （税別）（送料別）価格は都度、お問い合わせください STP-32-A 1,160 （税別）（送料別）価格は都度、お問い合わせください STP-16-K 700 （税別）（送料別）価格は都度、お問い合わせください STP-20-K 800 （税別）（送料別）価格は都度、お問い合わせください STP-25-K 920 （税別）（送料別）価格は都度、お問い合わせください STP-32-K 1,350 （税別）（送料別）価格は都度、お問い合わせください

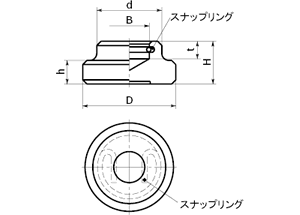

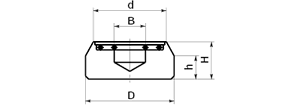

●特徴： ●仕様： 品番 RoHS 指令適合 D d BH12 H h t 適用グラブスクリュ- 質量 (g) 価格 (円) STP-12 適合 12 10 4.6 7 2.5 4 SGT-M6 4 400 STP-16 適合 16 12 6.1 9 4 5 SGT-M8 9 430 STP-20 適合 20 15 8.1 11 5 6 SGT-M10 17 520 STP-25 適合 25 18 8.1 13 6 7 SGT-M12 33 600 STP-32 適合 32 22 12.1 15 7 7.5 SGT-M16 59 960 STP-40 適合 40 28 15.6 16 9 8 SGT-M20 105 1,340 unit:mm 品番 RoHS 指令適合 D d B 0～+0.2 H h 適用グラブスクリュ- 質量 (g) 価格 (円) STP-16-A 適合 16 15 6.3 8 7 SGT-M8 13 540 STP-20-A 適合 20 18 8.4 10 8.5 SGT-M10 23 630 STP-25-A 適合 25 21 8.4 11 8 SGT-M12 37 750 STP-32-A 適合 32 27 12.5 14 10 SGT-M16 75 1,160 unit:mm 品番 RoHS 指令適合 D d B 0～+0.2 H h s 適用グラブスクリュ- 質量 (g) 価格 (円) STP-16-K 適合 16 15 6.3 8 7 1.5 SGT-M8 14 700 STP-20-K 適合 20 18 8.4 10 8.5 1.5 SGT-M10 25 800 STP-25-K 適合 25 21 8.4 11 8 1.5 SGT-M12 40 920 STP-32-K 適合 32 27 12.5 14 10 1.5 SGT-M16 77 1,350
