NBK鍋屋バイテック会社　STR·STB ターンバックル

●　 STR·STB ターンバックル

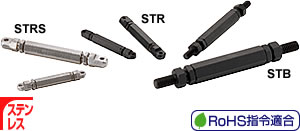

	Turn Buckle STR·STB ターンバックル ローラチェーン専用タイプにはスティール製 STR とオールステンレス製 STRS を標準化。 チェーンの張り調整、スライドの位置調整などの用途に。 STR STRS ―――――― ローラチェーン専用タイプ STB ―――――― 汎用おねじタイプ 両側のローラチェーンボルトのねじ嵌合長さを同一にしてご使用ください。 ローラチェーン専用タイプ STR STRS をご使用の際は、ローラチェーン用継手リンクまたはオフセットリンクが必要です。 材質・仕上げ 記号 ジョイントナット 取りつけ部 ナット STR S45C、四三酸化鉄皮膜（黒） S45C（硬度35～45HRC）、四三酸化鉄皮膜（黒） SS400、四三酸化鉄皮膜（黒） STRS SUS303 SUS303 SUS303 STB S45C、四三酸化鉄皮膜（黒） S45C（硬度35～45HRC）、四三酸化鉄皮膜（黒） SS400、四三酸化鉄皮膜（黒）
STR （スティール製・ローラチェーン専用タイプ） STRS （ステンレス製・ローラチェーン専用タイプ）

型　　　式 定価（円）（） 　 STR-11 1,320 （税別）（送料別）価格は都度、お問い合わせください STR-15 1,320 （税別）（送料別）価格は都度、お問い合わせください STR-25 1,320 （税別）（送料別）価格は都度、お問い合わせください STR-35 1,480 （税別）（送料別）価格は都度、お問い合わせください STR-40 1,830 （税別）（送料別）価格は都度、お問い合わせください STR-50 2,550 （税別）（送料別）価格は都度、お問い合わせください STR-60 3,330 （税別）（送料別）価格は都度、お問い合わせください STR-80 5,230 （税別）（送料別）価格は都度、お問い合わせください STR-100 7,630 （税別）（送料別）価格は都度、お問い合わせください STRS-11 2,140 （税別）（送料別）価格は都度、お問い合わせください STRS-25 2,260 （税別）（送料別）価格は都度、お問い合わせください STRS-35 2,540 （税別）（送料別）価格は都度、お問い合わせください STRS-40 3,210 （税別）（送料別）価格は都度、お問い合わせください STRS-50 5,210 （税別）（送料別）価格は都度、お問い合わせください STRS-60 7,040 （税別）（送料別）価格は都度、お問い合わせください STRS-80 11,130 （税別）（送料別）価格は都度、お問い合わせください STRS-100 17,600 （税別）（送料別）価格は都度、お問い合わせください STB-M4 940 （税別）（送料別）価格は都度、お問い合わせください STB-M6 1,180 （税別）（送料別）価格は都度、お問い合わせください STB-M8 1,590 （税別）（送料別）価格は都度、お問い合わせください STB-M10 2,390 （税別）（送料別）価格は都度、お問い合わせください STB-M12 3,070 （税別）（送料別）価格は都度、お問い合わせください STB-M16 5,270 （税別）（送料別）価格は都度、お問い合わせください

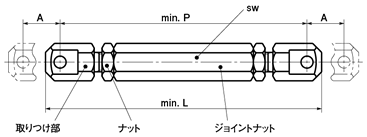

●特徴： ●仕様： 品番 RoHS 指令適合 適用ローラチェーン 呼び番号 min.L min.P A sw 質量 (g) 価格 (円) STR-11 適合 11 40 36.4 4 5 6.6 1,320 STR-15 適合 15 46 41.6 5 6 9.6 1,320 STR-25 適合 25 62 56 7.5 7 18 1,320 STR-35 適合 35 85 76 10 10 44 1,480 STR-40 適合 40 110 98 13 13 105 1,830 STR-50 適合 50 135 120 16 17 215 2,550 STR-60 適合 60 161 143 20 19 330 3,330 STR-80 適合 80 201 177 21 24 680 5,230 STR-100 適合 100 239 209 20 30 1270 7,630 STRS-11 適合 11 40 36.4 4 5 6.6 2,140 STRS-25 適合 25 62 56 7.5 7 18 2,260 STRS-35 適合 35 85 76 10 10 44 2,540 STRS-40 適合 40 110 98 13 13 105 3,210 STRS-50 適合 50 135 120 16 17 215 5,210 STRS-60 適合 60 161 143 20 19 330 7,040 STRS-80 適合 80 201 177 21 24 680 11,130 STRS-100 適合 100 239 209 20 30 1270 17,600 ＊各部詳細寸法はローラチェーンボルト SRC SRCS およびジョイントナット SJN をご参照ください。 STB （汎用おねじタイプ） unit:mm 品番 RoHS 指令適合 M min.L E A sw 質量 (g) 価格 (円) STB-M4 適合 M4 64 8 7.5 7 16 940 STB-M6 適合 M6 89 12 10 10 40 1,180 STB-M8 適合 M8 116 16 13 13 115 1,590 STB-M10 適合 M10 143 20 16 17 185 2,390 STB-M12 適合 M12 171 24 20 19 290 3,070 STB-M16 適合 M16 217 32 21 24 600 5,270 ＊各部詳細寸法は六角スタッドボルト SHS およびジョイントナット SJN をご参照ください。
