NBK鍋屋バイテック会社 NSC-B セットカラー

●  NSC-B セットカラー

Set Collar for use with Ball Bearing Setscrew Type

NSC-B セットカラー

  • ベアリング内輪固定用のセットカラー。
  • シャフトにスナップリングなどの加工が困難な場合のベアリングの固定に最適です。
  • シャフトへの締結はセットスクリューで行います。
  • NSC-CB NSC-MB――― スティール製
  • NSC-SB――――――― ステンレス製
  • 材質・仕上げ
  • S45C、四三酸化鉄皮膜(黒)―――――― NSC-CB
  • S45C、無電解ニッケルメッキ―――――― NSC-MB
  • SUS304 ―――――――――――――――― NSC-SB

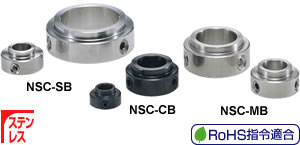

NSC-CB (四三酸化鉄皮膜)

NSC-MB (無電解ニッケルメッキ)

NSC-SB (ステンレス製)

型   式
定価(円)()
NSC-3-7-CB 340 (税別)(送料別)価格は都度、お問い合わせください
NSC-4-7-CB 340 (税別)(送料別)価格は都度、お問い合わせください
NSC-5-7-CB 430 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-CB1 480 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-CB2 480 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-CB3 480 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-CB1 520 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-CB2 520 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-CB3 520 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-CB1 560 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-CB2 560 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-CB3 560 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-CB1 680 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-CB2 680 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-CB3 680 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-CB1 740 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-CB2 740 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-CB3 740 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-CB1 870 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-CB2 870 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-CB3 870 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-CB1 930 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-CB2 930 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-CB3 930 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-CB1 1,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-CB2 1,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-CB3 1,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-CB1 1,170 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-CB2 1,170 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-CB3 1,170 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-CB1 1,500 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-CB2 1,500 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-CB3 1,500 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-CB1 2,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-CB2 2,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-CB3 2,060 (税別)(送料別)価格は都度、お問い合わせください

NSC-3-7-MB 400 (税別)(送料別)価格は都度、お問い合わせください
NSC-4-7-MB 400 (税別)(送料別)価格は都度、お問い合わせください
NSC-5-7-MB 450 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-MB1 540 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-MB2 540 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-MB3 540 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-MB1 620 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-MB2 620 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-MB3 620 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-MB1 700 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-MB2 700 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-MB3 700 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-MB1 760 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-MB2 760 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-MB3 760 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-MB1 860 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-MB2 860 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-MB3 860 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-MB1 960 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-MB2 960 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-MB3 960 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-MB1 1,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-MB2 1,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-MB3 1,060 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-MB1 1,170 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-MB2 1,170 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-MB3 1,170 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-MB1 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-MB2 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-MB3 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-MB1 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-MB2 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-MB3 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-MB1 2,280 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-MB2 2,280 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-MB3 2,280 (税別)(送料別)価格は都度、お問い合わせください

NSC-3-7-SB 600 (税別)(送料別)価格は都度、お問い合わせください
NSC-4-7-SB 620 (税別)(送料別)価格は都度、お問い合わせください
NSC-5-7-SB 670 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-SB1 700 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-SB2 700 (税別)(送料別)価格は都度、お問い合わせください
NSC-6-7-SB3 700 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-SB1 820 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-SB2 820 (税別)(送料別)価格は都度、お問い合わせください
NSC-8-9-SB3 820 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-SB1 980 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-SB2 980 (税別)(送料別)価格は都度、お問い合わせください
NSC-10-11-SB3 980 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-SB1 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-SB2 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSC-12-11-SB3 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-SB1 1,200 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-SB2 1,200 (税別)(送料別)価格は都度、お問い合わせください
NSC-15-11-SB3 1,200 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-SB1 1,400 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-SB2 1,400 (税別)(送料別)価格は都度、お問い合わせください
NSC-17-13-SB3 1,400 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-SB1 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-SB2 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSC-20-13-SB3 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-SB1 1,960 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-SB2 1,960 (税別)(送料別)価格は都度、お問い合わせください
NSC-25-13-SB3 1,960 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-SB1 2,340 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-SB2 2,340 (税別)(送料別)価格は都度、お問い合わせください
NSC-30-15-SB3 2,340 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-SB1 2,840 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-SB2 2,840 (税別)(送料別)価格は都度、お問い合わせください
NSC-35-16-SB3 2,840 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-SB1 3,890 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-SB2 3,890 (税別)(送料別)価格は都度、お問い合わせください
NSC-40-18-SB3 3,890 (税別)(送料別)価格は都度、お問い合わせください


特徴:

仕様:
品番 RoHS
指令適合

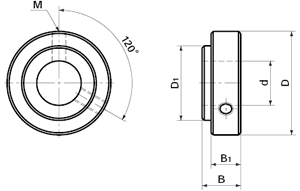

dH8 B±0.1 B1 D±0.1 D1 -0.2~0 M* 適用ベアリング 質量 (g) 価格 (円)
NSC-3-7-CB 適合 3 7.5 5 7 5 M3 693ZZ・623ZZ 1.3 340
NSC-4-7-CB 適合 4 7.5 5 8 6 M3 694ZZ・624ZZ 1.6 340
NSC-5-7-CB 適合 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 3 430
NSC-6-7-CB1 適合 6 7.5 5 13 8.4 M3 606ZZ 4.1 480
NSC-6-7-CB2 適合 6 7.5 5 13 9.2 M3 626ZZ 4.3 480
NSC-6-7-CB3 適合 6 7.5 5 13 8 M3 696ZZ 4.1 480
NSC-8-9-CB1 適合 8 9.5 7 18 11.7 M4 608ZZ 11 520
NSC-8-9-CB2 適合 8 9.5 7 18 11.4 M4 628ZZ 11 520
NSC-8-9-CB3 適合 8 9.5 7 18 10.4 M4 698ZZ 11 520
NSC-10-11-CB1 適合 10 11 8 20 14.2 M5 6000ZZ 15 560
NSC-10-11-CB2 適合 10 11 8 20 16.7 M5 6200ZZ 16 560
NSC-10-11-CB3 適合 10 11 8 20 13.2 M5 6900ZZ 14 560
NSC-12-11-CB1 適合 12 11 8 22 17.2 M5 6001ZZ 18 680
NSC-12-11-CB2 適合 12 11 8 22 17.7 M5 6201ZZ 18 680
NSC-12-11-CB3 適合 12 11 8 22 15.2 M5 6901ZZ 16 680
NSC-15-11-CB1 適合 15 11 8 25 20.2 M5 6002ZZ 21 740
NSC-15-11-CB2 適合 15 11 8 25 21.2 M5 6202ZZ 21 740
NSC-15-11-CB3 適合 15 11 8 25 18.7 M5 6902ZZ 20 740
NSC-17-13-CB1 適合 17 13 10 28 22.2 M6 6003ZZ 31 870
NSC-17-13-CB2 適合 17 13 10 28 24.2 M6 6203ZZ 32 870
NSC-17-13-CB3 適合 17 13 10 28 20.2 M6 6903ZZ 29 870
NSC-20-13-CB1 適合 20 13 10 35 25.2 M6 6004ZZ 49 930
NSC-20-13-CB2 適合 20 13 10 35 27.2 M6 6204ZZ 51 930
NSC-20-13-CB3 適合 20 13 10 35 24.7 M6 6904ZZ 49 930
NSC-25-13-CB1 適合 25 13.5 10 38 31.2 M6 6005ZZ 52 1,060
NSC-25-13-CB2 適合 25 13.5 10 38 33.2 M6 6205ZZ 54 1,060
NSC-25-13-CB3 適合 25 13.5 10 38 30.2 M6 6905ZZ 51 1,060
NSC-30-15-CB1 適合 30 15.5 12 45 38.2 M8 6006ZZ 85 1,170
NSC-30-15-CB2 適合 30 15.5 12 45 40.2 M8 6206ZZ 88 1,170
NSC-30-15-CB3 適合 30 15.5 12 45 35.2 M8 6906ZZ 81 1,170
NSC-35-16-CB1 適合 35 16.5 12 50 43.2 M8 6007ZZ 100 1,500
NSC-35-16-CB2 適合 35 16.5 12 50 46.2 M8 6207ZZ 107 1,500
NSC-35-16-CB3 適合 35 16.5 12 50 41.2 M8 6907ZZ 96 1,500
NSC-40-18-CB1 適合 40 18.5 14 60 48.2 M10 6008ZZ 172 2,060
NSC-40-18-CB2 適合 40 18.5 14 60 52.2 M10 6208ZZ 182 2,060
NSC-40-18-CB3 適合 40 18.5 14 60 46.2 M10 6908ZZ 168 2,060

*六角穴付き止めねじが付属しています。
**軸穴径がφ5以下の場合は1ヶ所です。

unit:mm
品番 RoHS
指令適合
dH8 B±0.1 B1 D±0.1 D1 -0.2~0 M* 適用ベアリング 質量 (g) 価格 (円)
NSC-3-7-MB 適合 3 7.5 5 7 5 M3 693ZZ・623ZZ 1.3 400
NSC-4-7-MB 適合 4 7.5 5 8 6 M3 694ZZ・624ZZ 1.6 400
NSC-5-7-MB 適合 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 3 450
NSC-6-7-MB1 適合 6 7.5 5 13 8.4 M3 606ZZ 4.1 540
NSC-6-7-MB2 適合 6 7.5 5 13 9.2 M3 626ZZ 4.3 540
NSC-6-7-MB3 適合 6 7.5 5 13 8 M3 696ZZ 4.1 540
NSC-8-9-MB1 適合 8 9.5 7 18 11.7 M4 608ZZ 11 620
NSC-8-9-MB2 適合 8 9.5 7 18 11.4 M4 628ZZ 11 620
NSC-8-9-MB3 適合 8 9.5 7 18 10.4 M4 698ZZ 11 620
NSC-10-11-MB1 適合 10 11 8 20 14.2 M5 6000ZZ 15 700
NSC-10-11-MB2 適合 10 11 8 20 16.7 M5 6200ZZ 16 700
NSC-10-11-MB3 適合 10 11 8 20 13.2 M5 6900ZZ 14 700
NSC-12-11-MB1 適合 12 11 8 22 17.2 M5 6001ZZ 18 760
NSC-12-11-MB2 適合 12 11 8 22 17.7 M5 6201ZZ 18 760
NSC-12-11-MB3 適合 12 11 8 22 15.2 M5 6901ZZ 16 760
NSC-15-11-MB1 適合 15 11 8 25 20.2 M5 6002ZZ 21 860
NSC-15-11-MB2 適合 15 11 8 25 21.2 M5 6202ZZ 21 860
NSC-15-11-MB3 適合 15 11 8 25 18.7 M5 6902ZZ 20 860
NSC-17-13-MB1 適合 17 13 10 28 22.2 M6 6003ZZ 31 960
NSC-17-13-MB2 適合 17 13 10 28 24.2 M6 6203ZZ 32 960
NSC-17-13-MB3 適合 17 13 10 28 20.2 M6 6903ZZ 29 960
NSC-20-13-MB1 適合 20 13 10 35 25.2 M6 6004ZZ 49 1,060
NSC-20-13-MB2 適合 20 13 10 35 27.2 M6 6204ZZ 51 1,060
NSC-20-13-MB3 適合 20 13 10 35 24.7 M6 6904ZZ 49 1,060
NSC-25-13-MB1 適合 25 13.5 10 38 31.2 M6 6005ZZ 52 1,170
NSC-25-13-MB2 適合 25 13.5 10 38 33.2 M6 6205ZZ 54 1,170
NSC-25-13-MB3 適合 25 13.5 10 38 30.2 M6 6905ZZ 51 1,170
NSC-30-15-MB1 適合 30 15.5 12 45 38.2 M8 6006ZZ 85 1,390
NSC-30-15-MB2 適合 30 15.5 12 45 40.2 M8 6206ZZ 88 1,390
NSC-30-15-MB3 適合 30 15.5 12 45 35.2 M8 6906ZZ 81 1,390
NSC-35-16-MB1 適合 35 16.5 12 50 43.2 M8 6007ZZ 100 1,620
NSC-35-16-MB2 適合 35 16.5 12 50 46.2 M8 6207ZZ 107 1,620
NSC-35-16-MB3 適合 35 16.5 12 50 41.2 M8 6907ZZ 96 1,620
NSC-40-18-MB1 適合 40 18.5 14 60 48.2 M10 6008ZZ 172 2,280
NSC-40-18-MB2 適合 40 18.5 14 60 52.2 M10 6208ZZ 182 2,280
NSC-40-18-MB3 適合 40 18.5 14 60 46.2 M10 6908ZZ 168 2,280

*六角穴付き止めねじが付属しています。
**軸穴径がφ5以下の場合は1ヶ所です。

unit:mm
品番 RoHS
指令適合
dH8 B±0.1 B1 D±0.1 D1 -0.2~0 M* 適用ベアリング 質量 (g) 価格 (円)
NSC-3-7-SB 適合 3 7.5 5 7 5 M3 693ZZ・623ZZ 1.3 600
NSC-4-7-SB 適合 4 7.5 5 8 6 M3 694ZZ・624ZZ 1.6 620
NSC-5-7-SB 適合 5 7.5 5 11 7.2 M3 695ZZ・605ZZ・625ZZ 3 670
NSC-6-7-SB1 適合 6 7.5 5 13 8.4 M3 606ZZ 4.1 700
NSC-6-7-SB2 適合 6 7.5 5 13 9.2 M3 626ZZ 4.3 700
NSC-6-7-SB3 適合 6 7.5 5 13 8 M3 696ZZ 4.1 700
NSC-8-9-SB1 適合 8 9.5 7 18 11.7 M4 608ZZ 11 820
NSC-8-9-SB2 適合 8 9.5 7 18 11.4 M4 628ZZ 11 820
NSC-8-9-SB3 適合 8 9.5 7 18 10.4 M4 698ZZ 11 820
NSC-10-11-SB1 適合 10 11 8 20 14.2 M5 6000ZZ 15 980
NSC-10-11-SB2 適合 10 11 8 20 16.7 M5 6200ZZ 16 980
NSC-10-11-SB3 適合 10 11 8 20 13.2 M5 6900ZZ 14 980
NSC-12-11-SB1 適合 12 11 8 22 17.2 M5 6001ZZ 18 1,140
NSC-12-11-SB2 適合 12 11 8 22 17.7 M5 6201ZZ 18 1,140
NSC-12-11-SB3 適合 12 11 8 22 15.2 M5 6901ZZ 16 1,140
NSC-15-11-SB1 適合 15 11 8 25 20.2 M5 6002ZZ 21 1,200
NSC-15-11-SB2 適合 15 11 8 25 21.2 M5 6202ZZ 21 1,200
NSC-15-11-SB3 適合 15 11 8 25 18.7 M5 6902ZZ 20 1,200
NSC-17-13-SB1 適合 17 13 10 28 22.2 M6 6003ZZ 31 1,400
NSC-17-13-SB2 適合 17 13 10 28 24.2 M6 6203ZZ 32 1,400
NSC-17-13-SB3 適合 17 13 10 28 20.2 M6 6903ZZ 29 1,400
NSC-20-13-SB1 適合 20 13 10 35 25.2 M6 6004ZZ 49 1,620
NSC-20-13-SB2 適合 20 13 10 35 27.2 M6 6204ZZ 51 1,620
NSC-20-13-SB3 適合 20 13 10 35 24.7 M6 6904ZZ 49 1,620
NSC-25-13-SB1 適合 25 13.5 10 38 31.2 M6 6005ZZ 52 1,960
NSC-25-13-SB2 適合 25 13.5 10 38 33.2 M6 6205ZZ 54 1,960
NSC-25-13-SB3 適合 25 13.5 10 38 30.2 M6 6905ZZ 51 1,960
NSC-30-15-SB1 適合 30 15.5 12 45 38.2 M8 6006ZZ 85 2,340
NSC-30-15-SB2 適合 30 15.5 12 45 40.2 M8 6206ZZ 88 2,340
NSC-30-15-SB3 適合 30 15.5 12 45 35.2 M8 6906ZZ 81 2,340
NSC-35-16-SB1 適合 35 16.5 12 50 43.2 M8 6007ZZ 100 2,840
NSC-35-16-SB2 適合 35 16.5 12 50 46.2 M8 6207ZZ 107 2,840
NSC-35-16-SB3 適合 35 16.5 12 50 41.2 M8 6907ZZ 96 2,840
NSC-40-18-SB1 適合 40 18.5 14 60 48.2 M10 6008ZZ 172 3,890
NSC-40-18-SB2 適合 40 18.5 14 60 52.2 M10 6208ZZ 182 3,890
NSC-40-18-SB3 適合 40 18.5 14 60 46.2 M10 6908ZZ 168 3,890

*六角穴付き止めねじが付属しています。
**軸穴径がφ5以下の場合は1ヶ所です。

【東洋工販の表紙へ戻る】

【NBK鍋屋バイテック会社 表紙へ戻る】
