NBK鍋屋バイテック会社 NSCS セットカラー

●  NSCS セットカラー

Set Collar Clamping Type

NSCS セットカラー

  • クランピングタイプのセットカラー。
  • 取りつけ・取りはずしが容易。しかもシャフトを傷つけません。
  • スライドシャフトなど、取りつけ・取りはずしが多い機械・装置への使用に最適です。
  • NSCS-C NSCS-M――― スティール製
  • NSCS-S――――――― ステンレス製
  • 材質・仕上げ
  • S45C、四三酸化鉄皮膜(黒)―――――― NSCS-C
  • S45C、無電解ニッケルメッキ―――――― NSCS-M
  • SUS304 ―――――――――――――――― NSCS-S

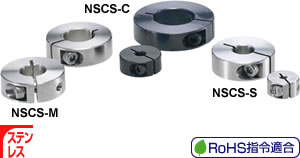

NSCS-C (四三酸化鉄皮膜)

NSCS-M (無電解ニッケルメッキ)

NSCS-S (ステンレス製)

型   式
定価(円)()
NSCS-3-8-C 620 (税別)(送料別)価格は都度、お問い合わせください
NSCS-4-8-C 620 (税別)(送料別)価格は都度、お問い合わせください
NSCS-5-8-C 730 (税別)(送料別)価格は都度、お問い合わせください
NSCS-5-10-C 890 (税別)(送料別)価格は都度、お問い合わせください
NSCS-6-8-C 760 (税別)(送料別)価格は都度、お問い合わせください
NSCS-6-10-C 890 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-8-C 1,030 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-10-C 1,030 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-12-C 1,030 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-15-C 1,030 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-10-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-12-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-15-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-10-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-12-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-15-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-13-10-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-13-15-C 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-10-C 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-12-C 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-15-C 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-10-C 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-12-C 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-15-C 1,200 (税別)(送料別)価格は都度、お問い合わせください
NSCS-17-15-C 1,200 (税別)(送料別)価格は都度、お問い合わせください
NSCS-18-15-C 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-10-C 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-12-C 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-15-C 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-25-12-C 1,380 (税別)(送料別)価格は都度、お問い合わせください
NSCS-25-15-C 1,380 (税別)(送料別)価格は都度、お問い合わせください
NSCS-30-15-C 1,560 (税別)(送料別)価格は都度、お問い合わせください
NSCS-35-15-C 1,720 (税別)(送料別)価格は都度、お問い合わせください
NSCS-40-18-C 1,950 (税別)(送料別)価格は都度、お問い合わせください
NSCS-45-18-C 2,220 (税別)(送料別)価格は都度、お問い合わせください
NSCS-50-22-C 2,590 (税別)(送料別)価格は都度、お問い合わせください

NSCS-3-8-M 640 (税別)(送料別)価格は都度、お問い合わせください
NSCS-4-8-M 640 (税別)(送料別)価格は都度、お問い合わせください
NSCS-5-8-M 670 (税別)(送料別)価格は都度、お問い合わせください
NSCS-5-10-M 670 (税別)(送料別)価格は都度、お問い合わせください
NSCS-6-8-M 950 (税別)(送料別)価格は都度、お問い合わせください
NSCS-6-10-M 950 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-8-M 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-10-M 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-12-M 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-15-M 1,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-10-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-12-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-15-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-10-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-12-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-15-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-13-10-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-13-15-M 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-10-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-12-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-15-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-10-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-12-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-15-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-17-15-M 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-18-15-M 1,280 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-10-M 1,340 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-12-M 1,340 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-15-M 1,340 (税別)(送料別)価格は都度、お問い合わせください
NSCS-25-12-M 1,480 (税別)(送料別)価格は都度、お問い合わせください
NSCS-25-15-M 1,480 (税別)(送料別)価格は都度、お問い合わせください
NSCS-30-15-M 1,840 (税別)(送料別)価格は都度、お問い合わせください
NSCS-35-15-M 2,060 (税別)(送料別)価格は都度、お問い合わせください
NSCS-40-18-M 2,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-45-18-M 2,890 (税別)(送料別)価格は都度、お問い合わせください
NSCS-50-22-M 2,950 (税別)(送料別)価格は都度、お問い合わせください

NSCS-3-8-S 1,050 (税別)(送料別)価格は都度、お問い合わせください
NSCS-4-8-S 1,050 (税別)(送料別)価格は都度、お問い合わせください
NSCS-5-8-S 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-5-10-S 1,120 (税別)(送料別)価格は都度、お問い合わせください
NSCS-6-8-S 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-6-10-S 1,140 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-8-S 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-10-S 1,230 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-12-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-8-15-S 1,450 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-10-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-12-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-10-15-S 1,560 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-10-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-12-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-12-15-S 1,560 (税別)(送料別)価格は都度、お問い合わせください
NSCS-13-10-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
NSCS-13-15-S 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-10-S 1,560 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-12-S 1,560 (税別)(送料別)価格は都度、お問い合わせください
NSCS-15-15-S 1,780 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-10-S 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-12-S 1,620 (税別)(送料別)価格は都度、お問い合わせください
NSCS-16-15-S 1,780 (税別)(送料別)価格は都度、お問い合わせください
NSCS-17-15-S 1,840 (税別)(送料別)価格は都度、お問い合わせください
NSCS-18-15-S 2,030 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-10-S 1,840 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-12-S 1,960 (税別)(送料別)価格は都度、お問い合わせください
NSCS-20-15-S 2,030 (税別)(送料別)価格は都度、お問い合わせください
NSCS-25-12-S 2,080 (税別)(送料別)価格は都度、お問い合わせください
NSCS-25-15-S 2,450 (税別)(送料別)価格は都度、お問い合わせください
NSCS-30-15-S 2,720 (税別)(送料別)価格は都度、お問い合わせください
NSCS-35-15-S 3,330 (税別)(送料別)価格は都度、お問い合わせください
NSCS-40-18-S 4,610 (税別)(送料別)価格は都度、お問い合わせください
NSCS-45-18-S 4,780 (税別)(送料別)価格は都度、お問い合わせください
NSCS-50-22-S 6,100 (税別)(送料別)価格は都度、お問い合わせください


特徴:

仕様:
品番 RoHS
指令適合

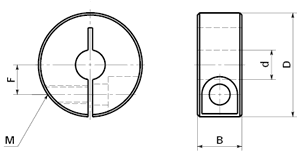

d B±0.1 D±0.1 F M 質量 (g) 価格 (円)
NSCS-3-8-C 適合 3 8 15 4.5 M3 9 620
NSCS-4-8-C 適合 4 8 15 4.5 M3 9 620
NSCS-5-8-C 適合 5 8 20 6 M3 16 730
NSCS-5-10-C 適合 5 10 20 6 M4 20 890
NSCS-6-8-C 適合 6 8 20 6 M3 16 760
NSCS-6-10-C 適合 6 10 20 6 M4 20 890
NSCS-8-8-C 適合 8 8 25 8 M3 24 1,030
NSCS-8-10-C 適合 8 10 25 8 M4 31 1,030
NSCS-8-12-C 適合 8 12 28 8.5 M5 47 1,030
NSCS-8-15-C 適合 8 15 30 9 M6 70 1,030
NSCS-10-10-C 適合 10 10 30 9 M4 44 1,080
NSCS-10-12-C 適合 10 12 30 9 M5 52 1,080
NSCS-10-15-C 適合 10 15 35 10 M6 94 1,080
NSCS-12-10-C 適合 12 10 30 10 M4 42 1,080
NSCS-12-12-C 適合 12 12 30 10 M5 50 1,080
NSCS-12-15-C 適合 12 15 35 11 M6 92 1,080
NSCS-13-10-C 適合 13 10 30 10 M4 40 1,080
NSCS-13-15-C 適合 13 15 35 11 M6 87 1,080
NSCS-15-10-C 適合 15 10 32 11 M4 44 1,140
NSCS-15-12-C 適合 15 12 35 12 M5 68 1,140
NSCS-15-15-C 適合 15 15 40 13 M6 119 1,140
NSCS-16-10-C 適合 16 10 35 12 M4 53 1,140
NSCS-16-12-C 適合 16 12 35 12 M5 66 1,140
NSCS-16-15-C 適合 16 15 40 13 M6 116 1,200
NSCS-17-15-C 適合 17 15 40 13 M6 108 1,200
NSCS-18-15-C 適合 18 15 45 15 M6 140 1,230
NSCS-20-10-C 適合 20 10 40 14 M4 66 1,230
NSCS-20-12-C 適合 20 12 40 14 M5 82 1,230
NSCS-20-15-C 適合 20 15 45 15 M6 144 1,230
NSCS-25-12-C 適合 25 12 45 17 M5 98 1,380
NSCS-25-15-C 適合 25 15 50 18 M6 164 1,380
NSCS-30-15-C 適合 30 15 55 20 M6 188 1,560
NSCS-35-15-C 適合 35 15 60 23 M6 208 1,720
NSCS-40-18-C 適合 40 18 70 26 M8 345 1,950
NSCS-45-18-C 適合 45 18 75 28 M8 374 2,220
NSCS-50-22-C 適合 50 22 85 32 M10 606 2,590

*六角穴付きボルトが付属しています。

unit:mm
品番 RoHS
指令適合
d B±0.1 D±0.1 F M 質量 (g) 価格 (円)
NSCS-3-8-M 適合 3 8 15 4.5 M3 9 640
NSCS-4-8-M 適合 4 8 15 4.5 M3 9 640
NSCS-5-8-M 適合 5 8 20 6 M3 16 670
NSCS-5-10-M 適合 5 10 20 6 M4 20 670
NSCS-6-8-M 適合 6 8 20 6 M3 16 950
NSCS-6-10-M 適合 6 10 20 6 M4 20 950
NSCS-8-8-M 適合 8 8 25 8 M3 24 1,080
NSCS-8-10-M 適合 8 10 25 8 M4 31 1,080
NSCS-8-12-M 適合 8 12 28 8.5 M5 47 1,080
NSCS-8-15-M 適合 8 15 30 9 M6 70 1,080
NSCS-10-10-M 適合 10 10 30 9 M4 44 1,120
NSCS-10-12-M 適合 10 12 30 9 M5 52 1,120
NSCS-10-15-M 適合 10 15 35 10 M6 94 1,120
NSCS-12-10-M 適合 12 10 30 10 M4 42 1,120
NSCS-12-12-M 適合 12 12 30 10 M5 50 1,120
NSCS-12-15-M 適合 12 15 35 11 M6 92 1,120
NSCS-13-10-M 適合 13 10 30 10 M4 40 1,120
NSCS-13-15-M 適合 13 15 35 11 M6 87 1,120
NSCS-15-10-M 適合 15 10 32 11 M4 44 1,230
NSCS-15-12-M 適合 15 12 35 12 M5 68 1,230
NSCS-15-15-M 適合 15 15 40 13 M6 119 1,230
NSCS-16-10-M 適合 16 10 35 12 M4 53 1,230
NSCS-16-12-M 適合 16 12 35 12 M5 66 1,230
NSCS-16-15-M 適合 16 15 40 13 M6 116 1,230
NSCS-17-15-M 適合 17 15 40 13 M6 108 1,230
NSCS-18-15-M 適合 18 15 45 15 M6 140 1,280
NSCS-20-10-M 適合 20 10 40 14 M4 66 1,340
NSCS-20-12-M 適合 20 12 40 14 M5 82 1,340
NSCS-20-15-M 適合 20 15 45 15 M6 144 1,340
NSCS-25-12-M 適合 25 12 45 17 M5 98 1,480
NSCS-25-15-M 適合 25 15 50 18 M6 164 1,480
NSCS-30-15-M 適合 30 15 55 20 M6 188 1,840
NSCS-35-15-M 適合 35 15 60 23 M6 208 2,060
NSCS-40-18-M 適合 40 18 70 26 M8 345 2,390
NSCS-45-18-M 適合 45 18 75 28 M8 374 2,890
NSCS-50-22-M 適合 50 22 85 32 M10 606 2,950

*六角穴付きボルトが付属しています。

unit:mm
品番 RoHS
指令適合
d B±0.1 D±0.1 F M 質量 (g) 価格 (円)
NSCS-3-8-S 適合 3 8 15 4.5 M3 9 1,050
NSCS-4-8-S 適合 4 8 15 4.5 M3 9 1,050
NSCS-5-8-S 適合 5 8 20 6 M3 16 1,120
NSCS-5-10-S 適合 5 10 20 6 M4 20 1,120
NSCS-6-8-S 適合 6 8 20 6 M3 16 1,140
NSCS-6-10-S 適合 6 10 20 6 M4 20 1,140
NSCS-8-8-S 適合 8 8 25 8 M3 24 1,230
NSCS-8-10-S 適合 8 10 25 8 M4 31 1,230
NSCS-8-12-S 適合 8 12 28 8.5 M5 47 1,390
NSCS-8-15-S 適合 8 15 30 9 M6 70 1,450
NSCS-10-10-S 適合 10 10 30 9 M4 44 1,390
NSCS-10-12-S 適合 10 12 30 9 M5 52 1,390
NSCS-10-15-S 適合 10 15 35 10 M6 94 1,560
NSCS-12-10-S 適合 12 10 30 10 M4 42 1,390
NSCS-12-12-S 適合 12 12 30 10 M5 50 1,390
NSCS-12-15-S 適合 12 15 35 11 M6 92 1,560
NSCS-13-10-S 適合 13 10 30 10 M4 40 1,390
NSCS-13-15-S 適合 13 15 35 11 M6 87 1,620
NSCS-15-10-S 適合 15 10 32 11 M4 44 1,560
NSCS-15-12-S 適合 15 12 35 12 M5 68 1,560
NSCS-15-15-S 適合 15 15 40 13 M6 119 1,780
NSCS-16-10-S 適合 16 10 35 12 M4 53 1,620
NSCS-16-12-S 適合 16 12 35 12 M5 66 1,620
NSCS-16-15-S 適合 16 15 40 13 M6 116 1,780
NSCS-17-15-S 適合 17 15 40 13 M6 108 1,840
NSCS-18-15-S 適合 18 15 45 15 M6 140 2,030
NSCS-20-10-S 適合 20 10 40 14 M4 66 1,840
NSCS-20-12-S 適合 20 12 40 14 M5 82 1,960
NSCS-20-15-S 適合 20 15 45 15 M6 144 2,030
NSCS-25-12-S 適合 25 12 45 17 M5 98 2,080
NSCS-25-15-S 適合 25 15 50 18 M6 164 2,450
NSCS-30-15-S 適合 30 15 55 20 M6 188 2,720
NSCS-35-15-S 適合 35 15 60 23 M6 208 3,330
NSCS-40-18-S 適合 40 18 70 26 M8 345 4,610
NSCS-45-18-S 適合 45 18 75 28 M8 374 4,780
NSCS-50-22-S 適合 50 22 85 32 M10 606 6,100

*六角穴付きボルトが付属しています。
