NBK鍋屋バイテック会社　TAM-S X軸アルミクロスローラステージ

●　 TAM-S X軸アルミクロスローラステージ

Aluminum Precision X Axis Stage

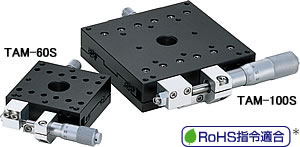

TAM-S X軸アルミクロスローラステージ

  • 4種類のステージサイズ。
  • アルミニウム製。軽量です。
  • 移動ガイドはV溝レールとクロスローラ方式を採用。高精度です。
  • マイクロメータによる送り方式。送りの表示分解能は0.01mmです。
  • 材質・仕上げ
  • ステージ・本体：アルミニウム合金、アルマイト処理（黒）
  • 取りつけ方法
  • 1. マイクロメータを右にまわして、ステージを一番奥まで送ってください。
  • 2. 2ヵ所の取りつけ穴が表われます。付属のねじで仮り止めしてください。
  • 3. マイクロメータを左にまわして、ステージを一番手前まで戻してください。
  • 4. 2ヵ所の取りつけ穴が表われます。付属のねじで仮り止めしてください。
  • 5. 位置を確認した後、固定してください。

TAM-40S

TAM-60S

TAM-100S

型　　　式
 定価（円）（） 　
TAM-40S 53,000 （税別）（送料別）価格は都度、お問い合わせください
TAM-60S 59,300 （税別）（送料別）価格は都度、お問い合わせください
TAM-100S 75,800 （税別）（送料別）価格は都度、お問い合わせください
TAM-120S 84,700 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 質量
(g)		 真直度 ピッチング ヨーイング 平行度 移動平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)

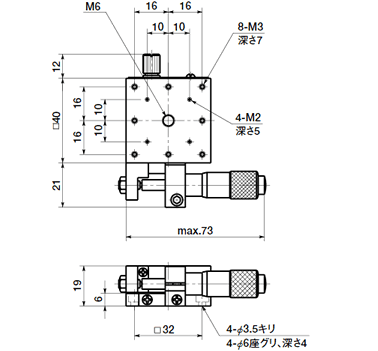

TAM-40S 適合 40×40 V溝レールとクロスローラ方式 ±6.5 200 0.003 40'' 25'' 0.03 0.01 0.01 0.003 14.7 53,000

●取りつけ用の十字穴付き小ねじ（M3×6）が付属しています。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 質量
(g)		 真直度 ピッチング ヨーイング 平行度 移動平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)

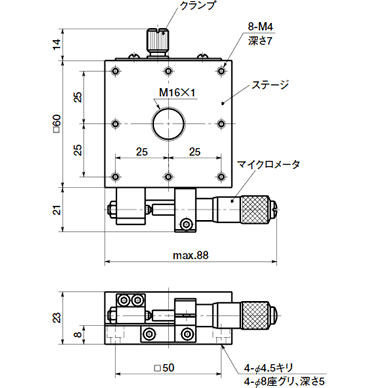

TAM-60S 適合 60×60 V溝レールとクロスローラ方式 ±6.5 300 0.003 25'' 15'' 0.03 0.01 0.01 0.003 58.8 59,300

●取りつけ用の十字穴付き小ねじ（M4×8）が付属しています。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 質量
(g)		 真直度 ピッチング ヨーイング 平行度 移動平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)

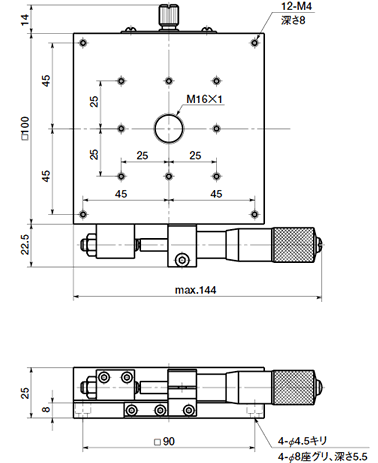

TAM-100S 非適合 100×100 V溝レールとクロスローラ方式 ±12.5 900 0.003 25'' 15'' 0.05 0.012 0.01 0.003 147 75,800

●取りつけ用の十字穴付き小ねじ（M4×8）が付属しています。
＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。
　RoHS指令の詳細はこちらをご参照ください。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 質量
(g)		 真直度 ピッチング ヨーイング 平行度 移動平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)
TAM-120S 非適合 120×120 V溝レールとクロスローラ方式 ±12.5 1300 0.004 25'' 15'' 0.05 0.015 0.01 0.003 176 84,700

●取りつけ用の十字穴付き小ねじ（M4×8）が付属しています。
＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。

移動軸

X軸 XY軸 Z軸 回転 X軸
