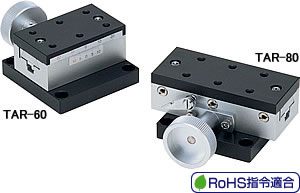

TAR-60·TAR-80 X軸ラックピニオンステージ

ラック＆ピニオン方式により素早い送りができます。

移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。

材質・仕上げ

ステージ：真鍮、黒色クロムメッキ

本体：真鍮、塗装（シルバー）

下面スペーサ：アルミニウム合金、アルマイト処理（黒）

型　　　式

定価（円）（）

TAR-60

33,700

（税別）（送料別）価格は都度、お問い合わせください

TAR-80

35,700

（税別）（送料別）価格は都度、お問い合わせください

品番	RoHS 指令適合	ステージ面	移動ガイド	移動量	ストローク (mm/Rotation)	質量 (g)	真直度	平行度	表示分解能	位置分解能	許容荷重 (N)	価格 (円)

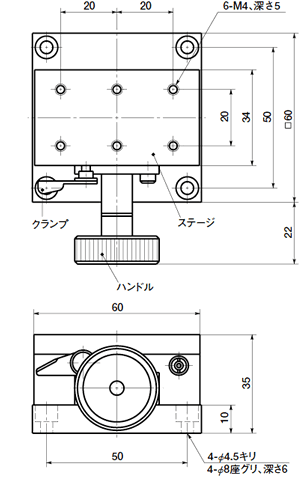

TAR-60	適合	34×60	アリ溝方式	±15	20	500	0.02	0.06	0.1	0.1	73.5	33,700

unit:mm
品番	RoHS 指令適合	ステージ面	移動ガイド	移動量	ストローク (mm/Rotation)	質量 (g)	真直度	平行度	表示分解能	位置分解能	許容荷重 (N)	価格 (円)

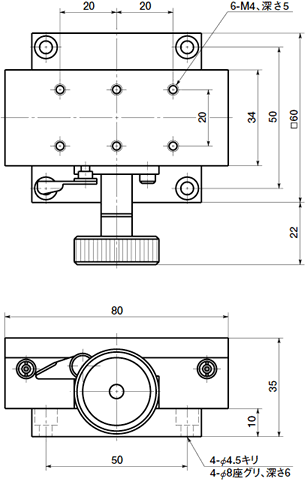

TAR-80	適合	34×80	アリ溝方式	±25	20	800	0.03	0.06	0.1	0.1	98	35,700

NBK鍋屋バイテック会社　TAR-60·TAR-80 X軸ラックピニオンステージ

	X Axis Stage TAR-60·TAR-80 X軸ラックピニオンステージラック＆ピニオン方式により素早い送りができます。移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。材質・仕上げステージ：真鍮、黒色クロムメッキ本体：真鍮、塗装（シルバー）下面スペーサ：アルミニウム合金、アルマイト処理（黒）
TAR-60
TAR-80
