NBK鍋屋バイテック会社　TAR-D 粗微動X軸ラックピニオンステージ

●　 TAR-D 粗微動X軸ラックピニオンステージ

Precision X Axis Stage

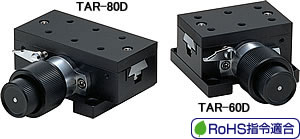

TAR-D 粗微動X軸ラックピニオンステージ

  • 粗動・微動のできるX軸ステージ。
  • 粗動と微動の調整は同軸ハンドルで行うことができます。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • 材質・仕上げ
  • ステージ・本体：真鍮、黒色クロムメッキ
  • 下面スペーサ：アルミニウム合金、アルマイト処理（黒）

TAR-60D

TAR-80D

型　　　式
 定価（円）（） 　
TAR-60D 53,000 （税別）（送料別）価格は都度、お問い合わせください
TAR-80D 57,200 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量
粗動範囲		 移動量
微動範囲		 ストローク
粗動範囲
(mm/Rotation)		 ストローク
微動範囲
(mm/Rotation)		 質量
(g)		 真直度 平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)

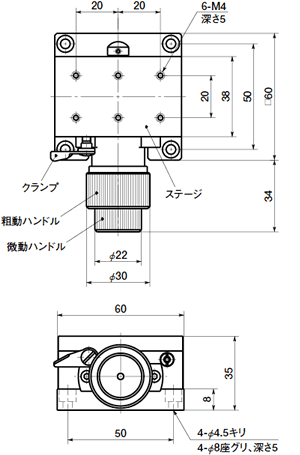

TAR-60D 適合 38×60 アリ溝方式 ±15 ±15 20 2.5 500 0.02 0.06 0.1 0.02 73.5 53,000

●取りつけ用の六角穴付きボルト（M4×10）が付属しています。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量
粗動範囲		 移動量
微動範囲		 ストローク
粗動範囲
(mm/Rotation)		 ストローク
微動範囲
(mm/Rotation)		 質量
(g)		 真直度 平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)

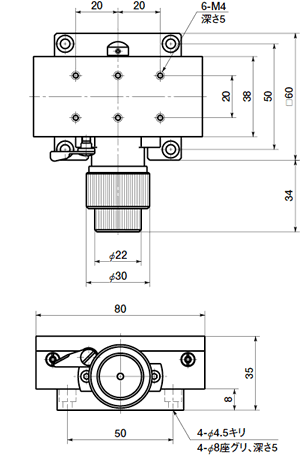

TAR-80D 適合 38×80 アリ溝方式 ±25 ±25 20 2.5 800 0.03 0.06 0.1 0.02 98 57,200

●取りつけ用の六角穴付きボルト（M4×10）が付属しています。
