●  TAR-X 小型X軸ラックピニオンステージ

Miniature X Axis Stage

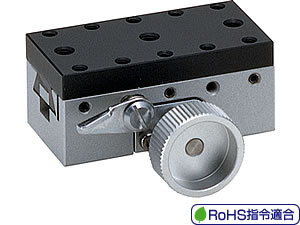

TAR-X 小型X軸ラックピニオンステージ

  • ラック&ピニオン方式により素早い送りができます。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • 取りつけ用スペーサをなくし本体を直接取りつけるため、本体は薄型でコンパクトです。

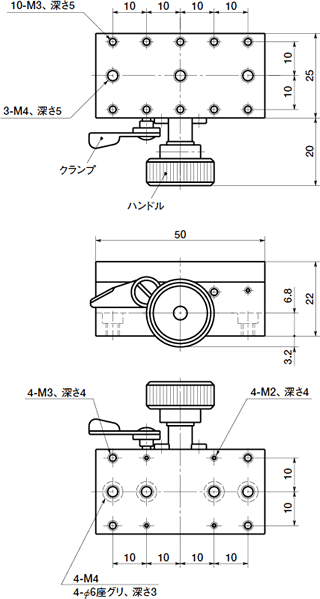

  • 取りつけ方法
  • 取りつけ用ねじ穴部に座グリ加工をしています。このため上下方向からの固定が可能です。
  • ●上方向からの固定(両端のみ)―― M3
  • ●下方向からの固定―――――――― M2・M3・M4
  • 材質・仕上げ
  • ステージ:真鍮、黒色クロムメッキ
  • 本体:真鍮、塗装(シルバー)

型   式
定価(円)()
TAR-2550X 29,800 (税別)(送料別)価格は都度、お問い合わせください

特徴:
品番 RoHS
指令適合
ステージ面 移動ガイド 移動量 ストローク
(mm/Rotation)
質量
(g)
真直度 平行度 表示分解能 位置分解能 許容荷重
(N)
価格
(円)
TAR-2550X 適合 25×50 アリ溝方式 ±10 20 220 0.02 0.05 0.1 0.1 39.2 29,800

●取りつけ用の六角穴付きボルト(M3×8)が付属しています。


移動軸

X軸 XY軸 Z軸 回転 X軸
