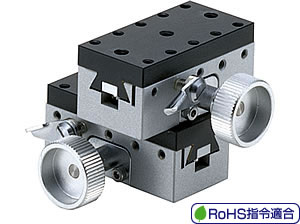

●　 TAR-XY 小型XY軸ラックピニオンステージ

Miniature XY Axis Stage

TAR-XY 小型XY軸ラックピニオンステージ

  • X軸・Y軸の2軸の移動ができます。
  • ラック＆ピニオン方式により素早い送りができます。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • 取りつけ用スペーサをなくし本体を直接取りつけるため、本体は薄型でコンパクトです。

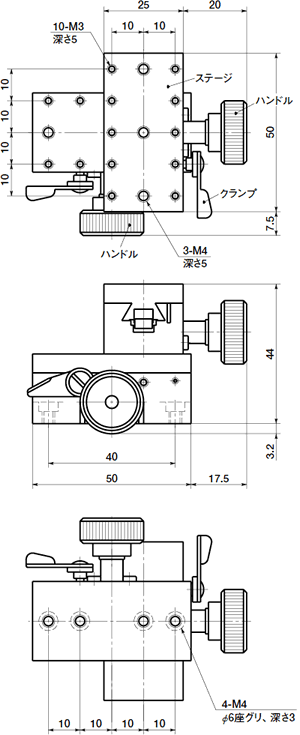

  • 取りつけ方法
  • 取りつけ用ねじ穴部に座グリ加工をしています。このため上下方向からの固定が可能です。
  • ●上方向からの固定（両端のみ）―― M3
  • ●下方向からの固定―――――――― M4
  • 材質・仕上げ
  • ステージ：真鍮、黒色クロムメッキ
  • 本体：真鍮、塗装（シルバー）

型　　　式
 定価（円）（）
TAR-2550XY 59,500 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ストローク
(mm/Rotation)		 質量
(g)		 真直度 平行度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)
TAR-2550XY 適合 25×50 アリ溝方式 ±10 20 440 0.02 0.1 0.1 0.1 39.2 59,500

●取りつけ用の六角穴付きボルト（M3×6）が付属しています。

移動軸

X軸 XY軸 Z軸 回転 X軸
