NBK鍋屋バイテック会社　TAR-Z 小型Z軸ラックピニオンステージ

●　 TAR-Z 小型Z軸ラックピニオンステージ

Miniature Z Axis Stage

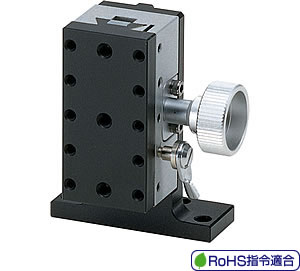

TAR-Z 小型Z軸ラックピニオンステージ

  • 垂直ステージ面のZ軸ステージです。
  • ラック＆ピニオン方式により素早い送りができます。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • 材質・仕上げ
  • ステージ：真鍮、黒色クロムメッキ
  • 本体：真鍮、塗装（シルバー）
  • 下面スペーサ：アルミニウム合金、アルマイト処理（黒）

型　　　式
 定価（円）（）
TAR-2550Z 33,800 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ストローク
(mm/Rotation)		 質量
(g)		 真直度 直角度 表示分解能 位置分解能 許容荷重
(N)		 価格
(円)
TAR-2550Z 適合 25×50 アリ溝方式 ±10 20 300 0.03 0.05 0.1 0.1 9.8 33,800

●取りつけ用の六角穴付きボルト（M3×10・M4×10）が付属しています。

移動軸

X軸 XY軸 Z軸 回転 X軸
