NBK鍋屋バイテック会社 TAR 小型X軸ラックピニオンステージ
● TAR 小型X軸ラックピニオンステージ
Miniature X Axis Stage
TAR 小型X軸ラックピニオンステージ
- ラック＆ピニオン方式により素早い送りができます。
- ステージ面をすべてストローク移動させても本体からステージ面ははみ出しません。送りハンドルの移動エリアと本体の面積が設置有効面積です。
- 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
- 上面と下面の両面に取りつけ穴・固定穴を加工してあります。ステージを裏がえして下面をステージ面として使用できます。
- 取りつけ方法
- 取りつけ用ねじ穴部に座グリ加工をしています。このため上下両方向からの固定が可能です。
- ●上方向からの固定――M2
- ●下方向からの固定――M3・M4
- 材質・仕上げ
- ステージ：真鍮、黒色クロムメッキ
- 下面スペーサ：真鍮、クロムメッキ

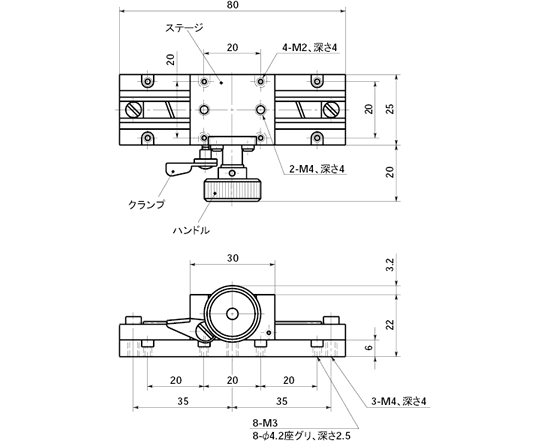

TAR-2581
TAR-25121
TAR-25161
定価（円）（） TAR-2550X 28,700 （税別）（送料別）価格は都度、お問い合わせください TAR-25121 36,300 （税別）（送料別）価格は都度、お問い合わせください TAR-25161 43,600 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合ステージ面 移動ガイド 移動量 ストローク
(mm/Rotation)質量
(g)真直度 平行度 表示分解能 位置分解能 許容荷重
(N)価格
(円)TAR-2581 適合 25×30 アリ溝方式 ±25 20 220 0.03 0.05 0.1 0.1 24.5 28,700 ●取りつけ用の六角穴付きボルト（M2×6）が付属しています。
unit:mm 品番 RoHS
指令適合ステージ面 移動ガイド 移動量 ストローク
(mm/Rotation)質量
(g)真直度 平行度 表示分解能 位置分解能 許容荷重
(N)価格
(円)TAR-25121 適合 25×30 アリ溝方式 ±45 20 300 0.04 0.08 0.1 0.1 24.5 36,300 ●取りつけ用の六角穴付きボルト（M2×6）が付属しています。
unit:mm 品番 RoHS
指令適合ステージ面 移動ガイド 移動量 ストローク
(mm/Rotation)質量
(g)真直度 平行度 表示分解能 位置分解能 許容荷重
(N)価格
(円)TAR-25161 適合 25×30 アリ溝方式 ±65 20 360 0.05 0.08 0.1 0.1 24.5 43,600 ●取りつけ用の六角穴付きボルト（M2×6）が付属しています。
移動軸
X軸 XY軸 Z軸 回転 X軸
