NBK鍋屋バイテック会社　TAS-251·TAS-401 小型X軸ブロックステージ

●　 TAS-251·TAS-401 小型X軸ブロックステージ

Miniature X Axis Stage

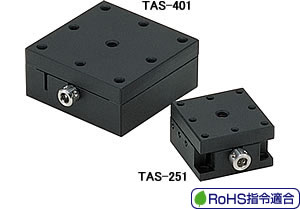

TAS-251·TAS-401 小型X軸ブロックステージ

  • 六角レンチで移動させるステージです。
  • 微動送りにねじを使用しています。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • ステージの高さを低くした新デザイン。スペースに制約のある場合や組み込み用に有効です。
  • 取りつけ方法
  • 取りつけ用ねじ穴部に座グリ加工をしています。このため上下両方向からの固定が可能です。
  • ●上方向からの固定
  • 　TAS-251―― M2
  • 　TAS-401―― M3
  • ●下方向からの固定
  • 　TAS-251―― M3
  • 　TAS-401―― M4
  • 材質・仕上げ
  • 真鍮、黒色クロムメッキ

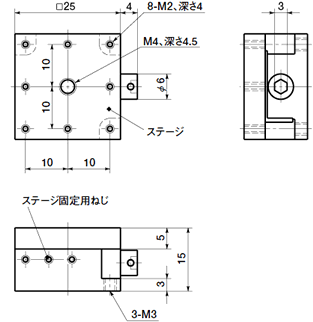

TAS-251

TAS-401

型　　　式
 定価（円）（）
TAS-251 16,200 （税別）（送料別）価格は都度、お問い合わせください
TAS-401 18,000 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 許容荷重
(N)		 価格
(円)
TAS-251 適合 25×25 アリ溝方式 ±3 0.5 60 0.02 0.05 0.01 24.5 16,200

●ステージ固定用の六角レンチが付属しています。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 許容荷重
(N)		 価格
(円)
TAS-401 適合 40×40 アリ溝方式 ±7 0.5 200 0.02 0.05 0.01 49 18,000

●ステージ固定用の六角レンチが付属しています。
