●　 TAS-252·TAS-402 小型XY軸ブロックステージ

Miniature XY Axis Stage

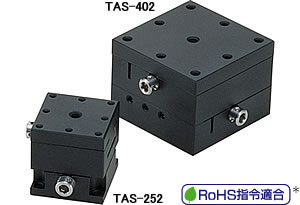

TAS-252·TAS-402 小型XY軸ブロックステージ

  • X軸・Y軸の２軸の移動ができます。
  • 六角レンチで移動させるステージです。
  • 微動送りにねじを使用しています。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • ステージの高さを低くした新デザイン。スペースに制約のある場合や組み込み用に有効です。
  • 取りつけ方法
  • 取りつけ用ねじ穴部に座グリ加工をしています。このため上下両方向からの固定が可能です。
  • ●上方向からの固定
  • 　TAS-252―― M2
  • 　TAS-402―― M3
  • ●下方向からの固定
  • 　TAS-252―― M3
  • 　TAS-402―― M4
  • 材質・仕上げ
  • 真鍮、黒色クロムメッキ

TAS-252

TAS-402

型　　　式
 定価（円）（） 　
TAS-252 32,700 （税別）（送料別）価格は都度、お問い合わせください
TAS-402 36,300 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 許容荷重
(N)		 価格
(円)

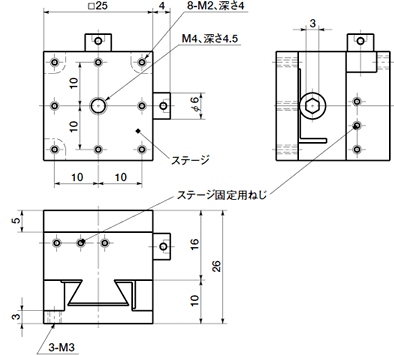

TAS-252 非適合 25×25 アリ溝方式 ±3 0.5 110 0.02 0.1 0.01 24.5 32,700

●ステージ固定用の六角レンチが付属しています。
＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。
　RoHS指令の詳細はこちらをご参照ください。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 許容荷重
(N)		 価格
(円)

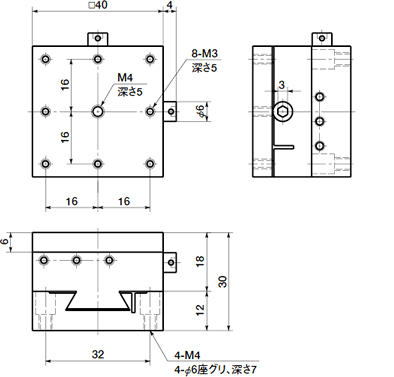

TAS-402 適合 40×40 アリ溝方式 ±7 0.5 300 0.02 0.1 0.01 49 36,300

●ステージ固定用の六角レンチが付属しています。

移動軸

X軸 XY軸 Z軸 回転 X軸
