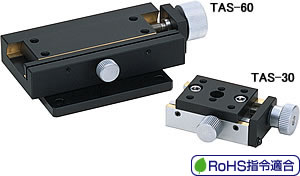

TAS-30·TAS-60 X軸ねじ送りステージ

微動送りにねじを使用しています。

移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。

材質・仕上げ

ステージ：真鍮、黒色クロムメッキ

本体：真鍮

　　　塗装（シルバー）――― TAS-30

　　　塗装（黒）―――――― TAS-60

下面スペーサ：アルミニウム合金、アルマイト処理（黒）

型　　　式

定価（円）（）

TAS-30

21,400

（税別）（送料別）価格は都度、お問い合わせください

TAS-60

26,900

（税別）（送料別）価格は都度、お問い合わせください

品番	RoHS 指令適合	ステージ面	移動ガイド	移動量	ねじピッチ	質量 (g)	真直度	平行度	位置分解能	許容荷重 (N)	価格 (円)
TAS-30	適合	24×30	アリ溝方式	±4	0.5	200	0.02	0.05	0.01	34.3	21,400

●取りつけ用の六角穴付きボルト（M3×6）が付属しています。

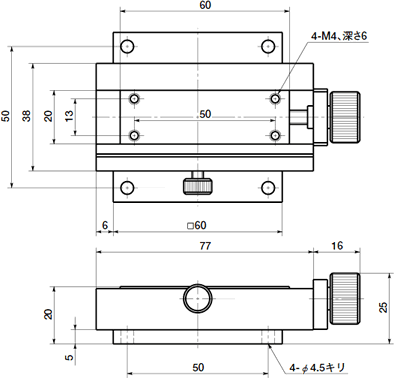

unit:mm
品番	RoHS 指令適合	ステージ面	移動ガイド	移動量	ねじピッチ	質量 (g)	真直度	平行度	位置分解能	許容荷重 (N)	価格 (円)
TAS-60	適合	20×60	アリ溝方式	±7.5	0.5	500	0.02	0.05	0.01	73.5	26,900

●取りつけ用の六角穴付きボルト（M4×10）が付属しています。
