NBK鍋屋バイテック会社　TAS-30XY·TAS-60XY XY軸ねじ送りステージ

●　 TAS-30XY·TAS-60XY XY軸ねじ送りステージ

XY Axis Stage

TAS-30XY·TAS-60XY XY軸ねじ送りステージ

  • X軸・Y軸の2軸の移動ができます。
  • 微動送りにねじを使用しています。
  • 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
  • 材質・仕上げ
  • ステージ：真鍮、黒色クロムメッキ
  • 本体：真鍮
  • 　　　塗装（シルバー）―――― TAS-30XY
  • 　　　塗装（黒）―――――― TAS-60XY
  • 下面スペーサ：アルミニウム合金、アルマイト処理（黒）

TAS-30XY

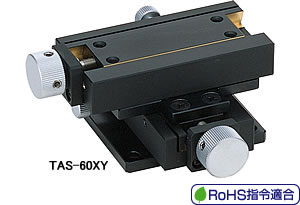

TAS-60XY

型　　　式
 定価（円）（） 　
TAS-30XY 44,000 （税別）（送料別）価格は都度、お問い合わせください
TAS-60XY 54,500 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 許容荷重
(N)		 価格
(円)

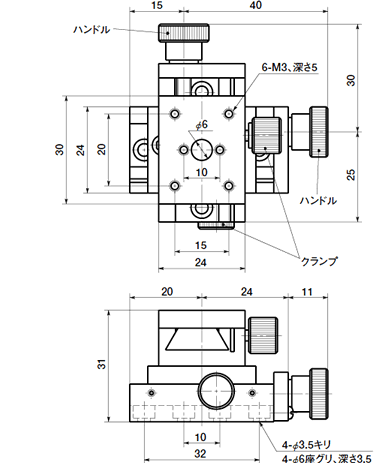

TAS-30XY 適合 24×30 アリ溝方式 ±4 0.5 400 0.02 0.1 0.01 34.3 44,000

●取りつけ用の六角穴付きボルト（M3×6）が付属しています。

unit:mm
品番 RoHS
指令適合		 ステージ面 移動ガイド 移動量 ねじピッチ 質量
(g)		 真直度 平行度 位置分解能 許容荷重
(N)		 価格
(円)

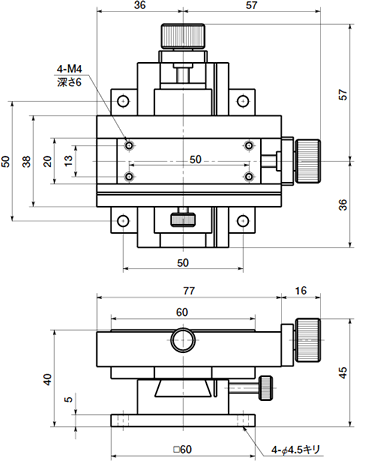

TAS-60XY 適合 20×60 アリ溝方式 ±7.5 0.5 900 0.02 0.1 0.01 73.5 54,500

●取りつけ用の六角穴付きボルト（M4×10）が付属しています。

移動軸

X軸 XY軸 Z軸 回転 X軸
