NBK鍋屋バイテック会社　TGOH X軸ゴニオステージ

●　 TGOH X軸ゴニオステージ

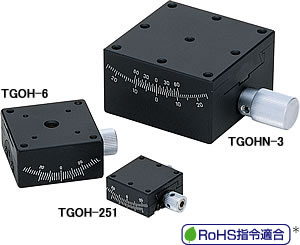

	X Axis Tilting Stage TGOH X軸ゴニオステージ 傾斜回転に使用するゴニオステージです。 突起部分を極力なくしたコンパクトなステージです。 スペースに制約のある場合や組み込み用に有効です。 移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。 材質・仕上げ ステージ・本体：真鍮、黒色クロムメッキ 取りつけ方法 1. ハンドルを右にまわして、ステージを一番奥まで送ってください。 2. 2ヵ所の取りつけ穴が表われます。付属のねじで仮り止めしてください。 3. ハンドルを左にまわして、ステージを一番手前まで戻してください。 4. 2ヵ所の取りつけ穴が表われます。付属のねじで仮り止めしてください。 5. 位置を確認した後、固定してください。

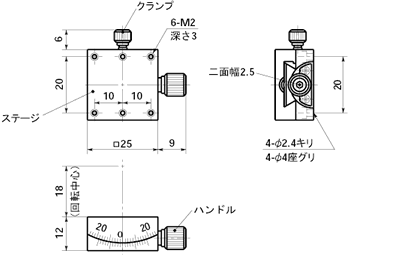

TGOH-251

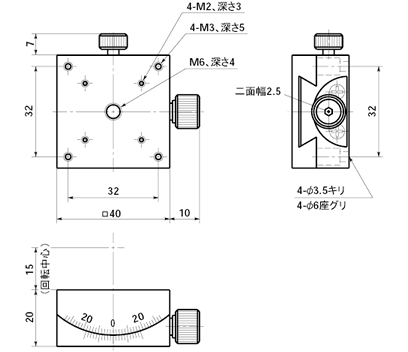

TGOH-6

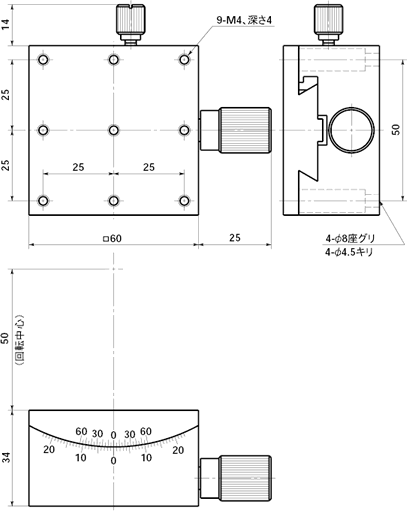

TGOHN-3

型　　　式 定価（円）（） 　 TGOH-251 60,600 （税別）（送料別）価格は都度、お問い合わせください TGOH-6 70,800 （税別）（送料別）価格は都度、お問い合わせください TGOHN-3 90,800 （税別）（送料別）価格は都度、お問い合わせください

●特徴： 品番 RoHS 指令適合 ステージ面 移動ガイド 移動量 ストローク (゜/Rotation) 質量 (g) 回転位置変位能 平行度 表示分解能 位置分解能 許容荷重 (N) 価格 (円) TGOH-251 非適合 25×25 アリ溝方式 ±20° 3.1 70 0.1 0.05 6' 3' 9.8 60,600 ●取りつけ用の十字穴付き小ねじ（M2×4）が付属しています。 ＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。 　RoHS指令の詳細はこちらをご参照ください。 unit:mm 品番 RoHS 指令適合 ステージ面 移動ガイド 移動量 ストローク (゜/Rotation) 質量 (g) 回転位置変位能 平行度 表示分解能 位置分解能 許容荷重 (N) 価格 (円) TGOH-6 適合 40×40 アリ溝方式 ±20° 2.83 250 0.1 0.05 6' 2' 34.3 70,800 ●取りつけ用の十字穴付き小ねじ（M2×4）が付属しています。 unit:mm 品番 RoHS 指令適合 ステージ面 移動ガイド 移動量 ストローク (゜/Rotation) 質量 (g) 回転位置変位能 平行度 表示分解能 位置分解能 許容荷重 (N) 価格 (円) TGOHN-3 非適合 60×60 アリ溝方式 ±20° 1.03 1000 0.1 0.05 5' 2' 49 90,800 ●取りつけ用の十字穴付き小ねじ（M2×4）が付属しています。 ＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。 　RoHS指令の詳細はこちらをご参照ください。 移動軸 X軸 XY軸 Z軸 回転 X軸
