NBK鍋屋バイテック会社　TKSP·TAKS 粗微動回転ステージ

●　 TKSP·TAKS 粗微動回転ステージ

	Precision Rotary Stage TKSP·TAKS 粗微動回転ステージ 粗動・微動のできる回転ステージです。 粗微動切り換えクランプをゆるめれば粗動回転、クランプを締めればマイクロメータにより微動回転となります。 取りつけ方法 TAKS-100 にはステージ面に取りつけ用の穴があいています。ステージ面を回転させ、取りつけ穴に位置を合わせてねじを挿入してください。 材質・仕上げ ステージ・本体：真鍮、黒色クロムメッキ――― TKSP-60 　　　　　　　　アルミニウム合金、アルマイト処理（黒）――― TAKS-100

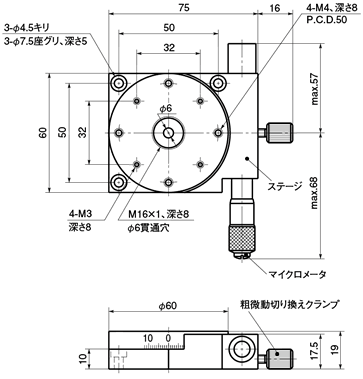

TKSP-60

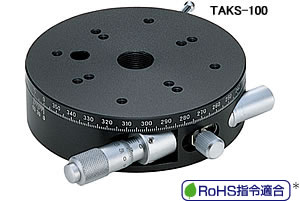

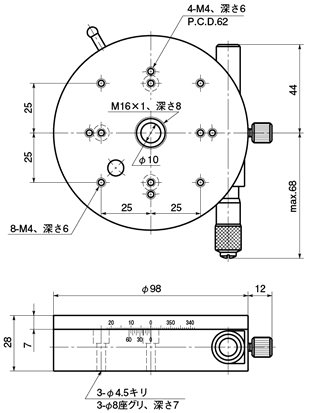

TAKS-100

型　　　式 定価（円）（） 　 TKSP-60 64,200 （税別）（送料別）価格は都度、お問い合わせください TAKS-100 64,200 （税別）（送料別）価格は都度、お問い合わせください

●特徴： 品番 RoHS 指令適合 ステージ面 移動ガイド 回転範囲 粗動範囲 回転範囲 微動範囲 質量 (g) 同心度 面振れ 平行度 表示分解能 位置分解能 許容荷重 (N) 価格 (円) TKSP-60 適合 φ60 すり合わせ方式 360° ±5° 600 0.02 0.02 0.05 1° 1´ 68.6 64,200 ●取りつけ用の十字穴付き小ねじ（M4×10）が付属しています。 unit:mm 品番 RoHS 指令適合 ステージ面 移動ガイド 回転範囲 粗動範囲 回転範囲 微動範囲 質量 (g) 同心度 面振れ 平行度 表示分解能 位置分解能 許容荷重 (N) 価格 (円) TAKS-100 非適合 φ98 すり合わせ方式 360° ±5° 700 0.02 0.02 0.05 5´ 1´ 68.6 64,200 ●取りつけ用の十字穴付き小ねじ（M4×20）が付属しています。 ＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。 　RoHS指令の詳細はこちらをご参照ください。 移動軸 X軸 XY軸 Z軸 回転 X軸
