Jack Screw
TLJK 精密ラボジャッキ
- 重量物の高さ微動用です。
- ハンドルを回転させれば滑らかで平行な上下移動ができます。
- ハンドル軸をクランプすることで、ステージの位置を固定できます。
- アルミニウム製。軽量です。
- 材質・仕上げ
- ステージ・下面スペーサ：アルミニウム合金、アルマイト処理（黒）

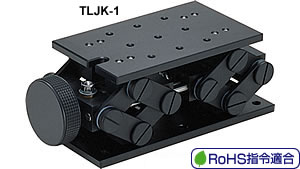

TLJK-1 TLJK-2
TLJK-3
NBK鍋屋バイテック会社 TLJK 精密ラボジャッキ
● TLJK 精密ラボジャッキ
Jack Screw
TLJK 精密ラボジャッキ
- 重量物の高さ微動用です。
- ハンドルを回転させれば滑らかで平行な上下移動ができます。
- ハンドル軸をクランプすることで、ステージの位置を固定できます。
- アルミニウム製。軽量です。
- 材質・仕上げ
- ステージ・下面スペーサ：アルミニウム合金、アルマイト処理（黒）

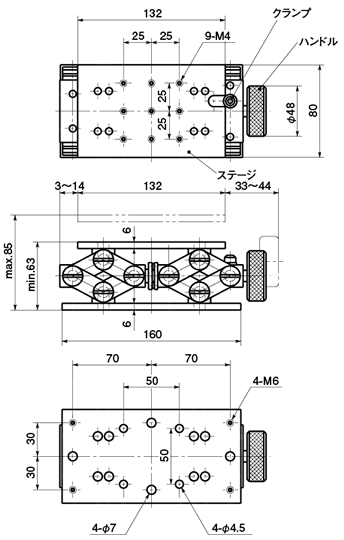

TLJK-1 TLJK-2
TLJK-3
定価（円）（） TLJK-1 141,000 （税別）（送料別）価格は都度、お問い合わせください TLJK-2 143,000 （税別）（送料別）価格は都度、お問い合わせください TLJK-3 178,000 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合ステージ面 移動ガイド 移動量 平行度 位置分解能 許容荷重
(N)質量
(g)価格
(円)TLJK-1 適合 80×132 パンタグラフ方式 22 0.1 0.1 196 2300 141,000 ●取りつけ用の六角レンチおよび六角穴付きボルト（M6×12）が付属しています。
unit:mm 品番 RoHS
指令適合ステージ面 移動ガイド 移動量 平行度 位置分解能 許容荷重
(N)質量
(g)価格
(円)TLJK-2 適合 100×160 パンタグラフ方式 40 0.1 0.1 245 3400 143,000 ●取りつけ用の六角レンチおよび六角穴付きボルト（M6×20）が付属しています。

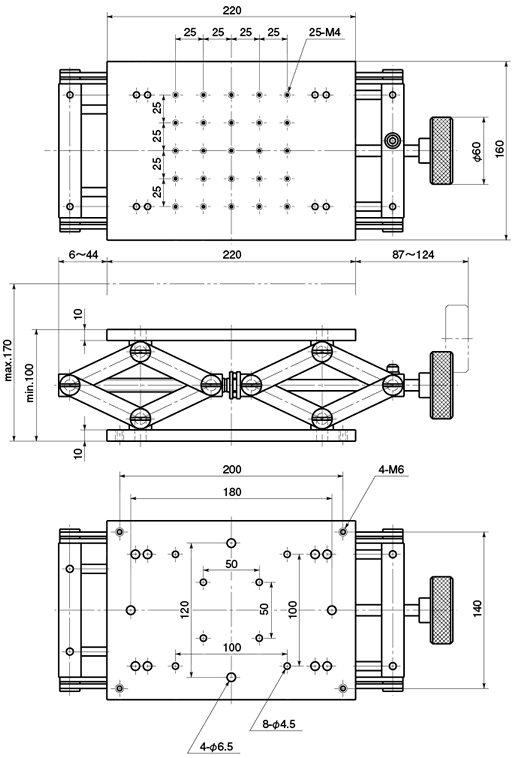

unit:mm 品番 RoHS
指令適合ステージ面 移動ガイド 移動量 平行度 位置分解能 許容荷重
(N)質量
(g)価格
(円)TLJK-3 適合 160×220 パンタグラフ方式 70 0.1 0.1 294 5900 178,000 ●取りつけ用の六角レンチおよび六角穴付きボルト（M6×20）が付属しています。
移動軸
X軸 XY軸 Z軸 回転 X軸
