NBK鍋屋バイテック会社 UAC アルミキャビネット取手

● UAC アルミキャビネット取手

Aluminum Cabinet Pull -GN565.1-

UAC アルミキャビネット取手

  • 前面から取りつける取手。
  • 取手の太さは、20mm・26mmの2種類があります。
  • 六角穴付きボルトを使用して取りつけてください。
  • UAC-20×** ―――――M5
  • UAC-26×** ―――――M6
  • 材質・仕上げ
  • アルミニウム合金
  • バレル研磨 ――――――――――――――― UAC-BL
  • アルマイト処理 ――――――――――――― UAC-AL
  • 静電塗装(つや消し黒) ―――――――――― UAC-BK

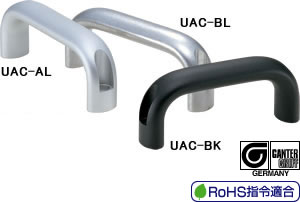

UAC-BL (バレル研磨)

UAC-AL (アルマイト処理)

UAC-BK (静電塗装)

型   式
定価(円)()
UAC-20×100-BL 1,610 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×112-BL 1,700 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×128-BL 1,770 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×160-BL 1,910 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×116-BL 1,800 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×132-BL 1,890 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×164-BL 2,040 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×196-BL 2,160 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×100-AL 2,570 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×112-AL 2,660 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×128-AL 2,790 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×160-AL 3,040 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×116-AL 2,670 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×132-AL 2,800 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×164-AL 3,060 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×196-AL 3,210 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×100-BK 1,930 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×112-BK 2,020 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×128-BK 2,070 (税別)(送料別)価格は都度、お問い合わせください
UAC-20×160-BK 2,200 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×116-BK 2,040 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×132-BK 2,080 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×164-BK 2,260 (税別)(送料別)価格は都度、お問い合わせください
UAC-26×196-BK 2,470 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

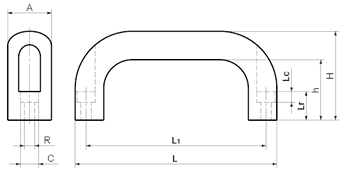

A L1 L R C Lr Lc H h 許容荷重(N)* 質量(g) 価格(円)
UAC-20×100-BL 適合 20 100 112 5.4 9.5 19 5.4 49 36 1000 76 1,610
UAC-20×112-BL 適合 20 112 124 5.4 9.5 19 5.4 49 36 1000 82 1,700
UAC-20×128-BL 適合 20 128 140 5.4 9.5 19 5.4 51 38 1000 94 1,770
UAC-20×160-BL 適合 20 160 172 5.4 9.5 19 5.4 51 38 1000 112 1,910
UAC-26×116-BL 適合 26 116 130 6.3 11 17 6.5 55 38 1000 157 1,800
UAC-26×132-BL 適合 26 132 146 6.3 11 17 6.5 55 38 1000 178 1,890
UAC-26×164-BL 適合 26 164 178 6.3 11 17 6.5 57 40 1000 209 2,040
UAC-26×196-BL 適合 26 196 210 6.3 11 17 6.5 57 40 1000 242 2,160
UAC-20×100-AL 適合 20 100 112 5.4 9.5 19 5.4 49 36 1000 76 2,570
UAC-20×112-AL 適合 20 112 124 5.4 9.5 19 5.4 49 36 1000 82 2,660
UAC-20×128-AL 適合 20 128 140 5.4 9.5 19 5.4 51 38 1000 94 2,790
UAC-20×160-AL 適合 20 160 172 5.4 9.5 19 5.4 51 38 1000 112 3,040
UAC-26×116-AL 適合 26 116 130 6.3 11 17 6.5 55 38 1000 157 2,670
UAC-26×132-AL 適合 26 132 146 6.3 11 17 6.5 55 38 1000 178 2,800
UAC-26×164-AL 適合 26 164 178 6.3 11 17 6.5 57 40 1000 209 3,060
UAC-26×196-AL 適合 26 196 210 6.3 11 17 6.5 57 40 1000 242 3,210
UAC-20×100-BK 適合 20 100 112 5.4 9.5 19 5.4 49 36 1000 76 1,930
UAC-20×112-BK 適合 20 112 124 5.4 9.5 19 5.4 49 36 1000 82 2,020
UAC-20×128-BK 適合 20 128 140 5.4 9.5 19 5.4 51 38 1000 94 2,070
UAC-20×160-BK 適合 20 160 172 5.4 9.5 19 5.4 51 38 1000 112 2,200
UAC-26×116-BK 適合 26 116 130 6.3 11 17 6.5 55 38 1000 157 2,040
UAC-26×132-BK 適合 26 132 146 6.3 11 17 6.5 55 38 1000 178 2,080
UAC-26×164-BK 適合 26 164 178 6.3 11 17 6.5 57 40 1000 209 2,260
UAC-26×196-BK 適合 26 196 210 6.3 11 17 6.5 57 40 1000 242 2,470

*人の手で使用する許容荷重です。詳しくはこちらをご参照ください。

  • ねじ穴のピッチL1:100mm〜500mm
    高さH:Max.100mm
    取手の太さA:20mm・26mm
    表面処理:バレル研磨・塗装・ショットブラストなど
  • めねじタイプのアルミ取手 UAF があります。
