NBK鍋屋バイテック会社 UAF アルミ取手

● UAF アルミ取手

Aluminum Pull -GN565-

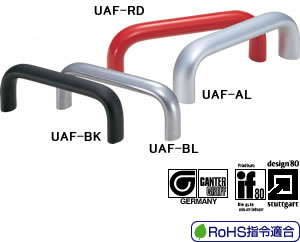

UAF アルミ取手

  • 長さ100mmから400mmまでのワイドバリエーション。
  • 取手の太さは、20mm・26mmの2種類があります。
  • UAF-RDなど、標準色以外の塗装もできます。コンタクトセンターへお問い合わせください。
  • 材質・仕上げ
  • アルミニウム合金
  • バレル研磨―――――――――――――――UAF-BL
  • アルマイト処理―――――――――――――UAF-AL
  • 静電塗装(つや消し黒)――――――――――UAF-BK

UAF-BL (バレル研磨)

UAF-AL (アルマイト処理)

UAF-BK (静電塗装)

型   式
定価(円)()
UAF-20×100-BL 800 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×112-BL 850 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×128-BL 900 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×160-BL 1,000 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×112-BL 1,250 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×128-BL 1,320 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×160-BL 1,480 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×192-BL 1,640 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×300-BL 2,480 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×400-BL 2,860 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×100-AL 1,460 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×112-AL 1,520 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×128-AL 1,630 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×160-AL 1,770 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×112-AL 2,170 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×128-AL 2,310 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×160-AL 2,550 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×192-AL 2,720 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×300-AL 3,970 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×400-AL 4,690 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×100-BK 950 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×112-BK 1,010 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×128-BK 1,050 (税別)(送料別)価格は都度、お問い合わせください
UAF-20×160-BK 1,160 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×112-BK 1,490 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×128-BK 1,530 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×160-BK 1,700 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×192-BK 1,920 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×300-BK 2,750 (税別)(送料別)価格は都度、お問い合わせください
UAF-26×400-BK 3,070 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

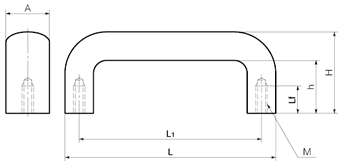

A L1 L M Lf H h 許容荷重(N)* 質量(g) 価格(円)
UAF-20×100-BL 適合 20 100 113 M6 10 47 34 1000 84 800
UAF-20×112-BL 適合 20 112 125 M6 10 49 36 1000 96 850
UAF-20×128-BL 適合 20 128 141 M6 10 51 38 1000 106 900
UAF-20×160-BL 適合 20 160 173 M6 10 51 38 1000 126 1,000
UAF-26×112-BL 適合 26 112 129 M8 12 55 38 1000 157 1,250
UAF-26×128-BL 適合 26 128 145 M8 12 55 38 1000 178 1,320
UAF-26×160-BL 適合 26 160 177 M8 12 57 40 1000 209 1,480
UAF-26×192-BL 適合 26 192 209 M8 12 57 40 1000 242 1,640
UAF-26×300-BL 適合 26 300 317 M8 12 57 40 1000 345 2,480
UAF-26×400-BL 適合 26 400 417 M8 12 57 40 1000 440 2,860
UAF-20×100-AL 適合 20 100 113 M6 10 47 34 1000 84 1,460
UAF-20×112-AL 適合 20 112 125 M6 10 49 36 1000 96 1,520
UAF-20×128-AL 適合 20 128 141 M6 10 51 38 1000 106 1,630
UAF-20×160-AL 適合 20 160 173 M6 10 51 38 1000 126 1,770
UAF-26×112-AL 適合 26 112 129 M8 12 55 38 1000 157 2,170
UAF-26×128-AL 適合 26 128 145 M8 12 55 38 1000 178 2,310
UAF-26×160-AL 適合 26 160 177 M8 12 57 40 1000 209 2,550
UAF-26×192-AL 適合 26 192 209 M8 12 57 40 1000 242 2,720
UAF-26×300-AL 適合 26 300 317 M8 12 57 40 1000 345 3,970
UAF-26×400-AL 適合 26 400 417 M8 12 57 40 1000 440 4,690
UAF-20×100-BK 適合 20 100 113 M6 10 47 34 1000 84 950
UAF-20×112-BK 適合 20 112 125 M6 10 49 36 1000 96 1,010
UAF-20×128-BK 適合 20 128 141 M6 10 51 38 1000 106 1,050
UAF-20×160-BK 適合 20 160 173 M6 10 51 38 1000 126 1,160
UAF-26×112-BK 適合 26 112 129 M8 12 55 38 1000 157 1,490
UAF-26×128-BK 適合 26 128 145 M8 12 55 38 1000 178 1,530
UAF-26×160-BK 適合 26 160 177 M8 12 57 40 1000 209 1,700
UAF-26×192-BK 適合 26 192 209 M8 12 57 40 1000 242 1,920
UAF-26×300-BK 適合 26 300 317 M8 12 57 40 1000 345 2,750
UAF-26×400-BK 適合 26 400 417 M8 12 57 40 1000 440 3,070

*人の手で使用する許容荷重です。詳しくはこちらをご参照ください。

ねじ穴のピッチL1:100mm〜500mm
高さH:Max.100mm
取手の太さA:20mm・26mm
表面処理:バレル研磨・塗装・ショットブラストなど
  • 握りやすい楕円形状のアルミ取手UAFにはつぎのバリエーションがあります。
    UUF UJF UAC ULF UBF UBC UAFS
