NBK鍋屋バイテック会社 UVF アルミオーバルチューブラ取手

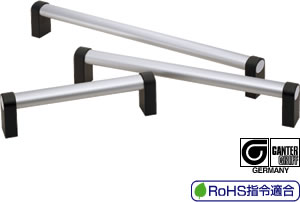

● UVF アルミオーバルチューブラ取手

Aluminum Oval Tubular Pull -GN334-

UVF アルミオーバルチューブラ取手

  • パイプの断面が楕円形状の握りやすい取手です。
  • パイプを切断して、取手の全長を容易に変更することができます。
  • パイプの塗装も行います。コンタクトセンターへお問い合わせください。
  • 材質・仕上げ
  • パイプ:アルミニウム合金、アルマイト処理
  • ブラケット:亜鉛ダイカスト、静電塗装(つや消し黒)
  • カバーキャップ:ポリアセタール(ライトグレー)
  • タッピンねじ:SS400、三価クロメート処理
  • 全長の変更方法
  • 1 カバーキャップを外したあと、タッピンねじをゆるめてブラケットを取りはずします。
  • 2 パイプをご希望の長さに切断します。パイプをどの位置で切断しても、パイプの中心にタッピンねじ用の下穴があります。
  • 3 再度タッピンねじでパイプとブラケットを固定し、カバーキャップをブラケットに取りつけて完了です。
  • UVF の内部構造
型   式
定価(円)()
UVF-36×200-AL 6,490 (税別)(送料別)価格は都度、お問い合わせください
UVF-36×250-AL 6,740 (税別)(送料別)価格は都度、お問い合わせください
UVF-36×300-AL 7,070 (税別)(送料別)価格は都度、お問い合わせください
UVF-36×400-AL 7,980 (税別)(送料別)価格は都度、お問い合わせください
UVF-36×500-AL 8,580 (税別)(送料別)価格は都度、お問い合わせください
UVF-36×600-AL 9,400 (税別)(送料別)価格は都度、お問い合わせください
UVF-36×800-AL 11,300 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

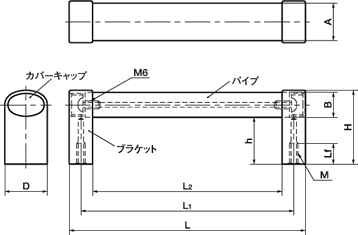

A L1 M Lf
min
L L2 B H h D 許容荷重(N)* 質量(g) 価格(円)
UVF-36×200-AL 適合 36 200 M8 15 222 178 24 71 45 40 1000 501 6,490
UVF-36×250-AL 適合 36 250 M8 15 272 228 24 71 45 40 1000 522 6,740
UVF-36×300-AL 適合 36 300 M8 15 322 278 24 71 45 40 1000 543 7,070
UVF-36×400-AL 適合 36 400 M8 15 422 378 24 71 45 40 1000 586 7,980
UVF-36×500-AL 適合 36 500 M8 15 522 478 24 71 45 40 1000 628 8,580
UVF-36×600-AL 適合 36 600 M8 15 622 578 24 71 45 40 1000 670 9,400
UVF-36×800-AL 適合 36 800 M8 15 822 778 24 71 45 40 1000 755 11,300

*人の手で使用する許容荷重です。詳しくはこちらをご参照ください。
