■尾崎製作所　ピーコック精密測定機器　ピクテスト・ニューピクテスト Vシリーズ

シリンダゲージ CC-R , CG-Rシリーズ

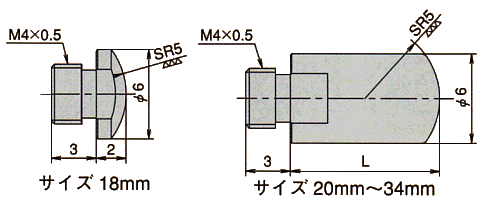

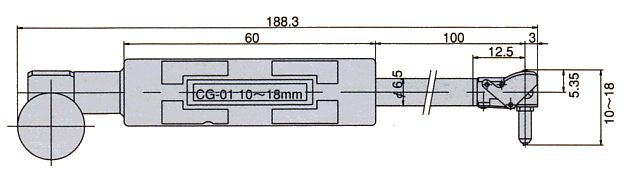

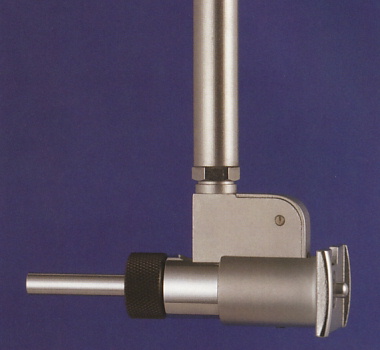

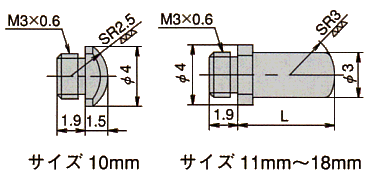

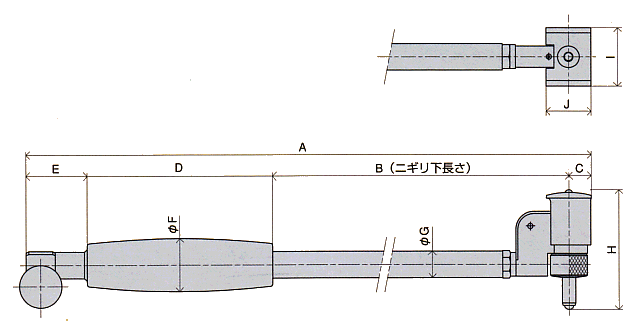

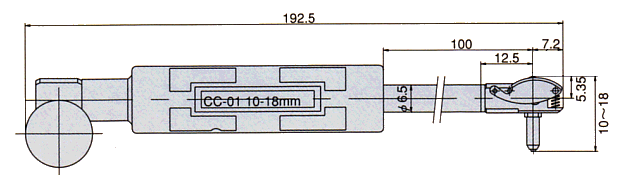

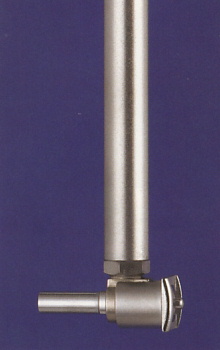

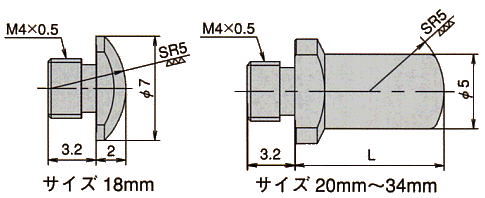

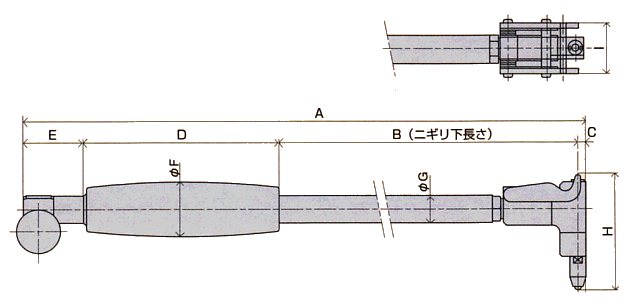

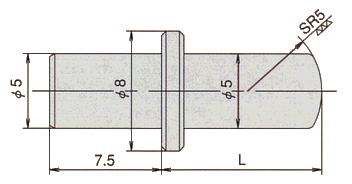

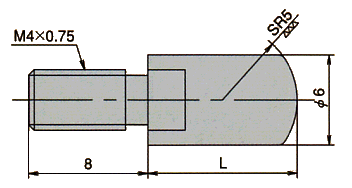

被測定物 (ワーク) にキズがつきにくい 新提案シリンダゲージ Rシリーズを新発売 ! シリンダゲージにて被測定物 (ワーク) を測定したとき、 被測定物 (ワーク)にキズがついて困っていませんか ? 一般品のシリンダゲージの測定部分は、測定子に超硬球、換えロッドに鋼球を使用しています。 新提案のシリンダゲージ Rシリーズは被測定物 (ワーク) に接触する部分の形状を大きなR形状 として削りだし、焼き入れ磨きをして製作しています。 その為、従来のシリンダゲージに比較して被測定物 (ワーク) にキズがつきにくくなっております。 シリンダゲージ Rシリーズ ヘッド部 型 式 CC-1R 型 式 CC-3R シリンダゲージ Rシリーズ 測定子の形状 ( 先端熱処理後磨きHv700±50 ) 型 式 CC-01R CG-01R 型 式 CC-1R / CG-1R CG-2R CG-3R / CG-3CR 型 式 CC-2R CC-3R / CC-3CR シリンダゲージ Rシリーズ 換えロッドの形状 ( 先端熱処理後磨きHv700±50 ) 型 式 CC-01R CG-01R 型 式 CC-1R 型 式 CC-2R CC-3R / CC-3CR 型 式 CG-1R 型 式 CG-2R CG-3R / CG-3CR CC-Rシリーズ・CG-Rシリーズ共、換えロッド・ワッシャ等の部品は単品販売致します。 ご注文時に型式と換えロッドの寸法、ワッシャの寸法をご指示下さい。 | このページの先頭へ戻る | 仕 様 CC-Rシリーズ 型 式 測定範囲 (mm) 有効測定 範囲(mm) 広範囲 精度(μm) 隣接誤差 (μm) 繰返し 精密度(μm) 換えロッド 間隔(mm) , 本数 換えワッシャ 厚さ(mm)×枚数 アダプタ (mm) 標準価格 CC-01R 10～18 0.5 5 2 2 0.5とび , 9 0.5 ×1 35,200円 CC-1R 18～35 1.2 5 2 2 2とび , 9 0.5, 1 ×1 22,400円 CC-2R 35～60 1.2 5 2 2 5とび , 6 1, 2, 3 ×1 23,200円 CC-3R 50～100 1.2 5 2 2 5とび , 11 1, 2, 3 ×1 28,000円 CC-3CR 50～150 1.2 5 2 2 5とび , 11 1, 2, 3 ×1 50×1 29,200円 ダイヤルゲージは付属しません。 仕 様 CG-Rシリーズ 型 式 測定範囲 (mm) 有効測定 範囲(mm) 広範囲 精度(μm) 隣接誤差 (μm) 繰返し 精密度(μm) 換えロッド 間隔(mm) , 本数 換えワッシャ 厚さ(mm)×枚数 アダプタ (mm) 標準価格 CG-01R 10～18 0.5 5 2 2 0.5とび , 9 0.5 ×1 60,000円 CG-1R 18～35 1.2 5 2 2 2とび , 9 0.5, 1 ×1 35,400円 CG-2R 35～60 1.2 5 2 2 5とび , 6 0.5, 1, 2, 3 ×1 36,400円 CG-3R 50～100 1.2 5 2 2 5とび , 11 0.5, 1, 2, 3 ×1 42,800円 CG-3CR 50～150 1.2 5 2 2 5とび , 11 0.5, 1, 2, 3 ×1 50×1 44,400円 注 ) CG-01Rタイプは測定範囲10mm以上11mm以下の場合のみ測定深さは 5mm となります。 ダイヤルゲージは付属しません。 外観寸法図 CC-Rシリーズ (mm) 型 式 A B C D E F G H I J CC-1R 249 150 5.75 70 23 20 10 18～35 13 11.5 CC-2R 251.5 150 8.5 70 23 20 10 35～60 22 17 CC-3R 253 150 9 70 23 20 10 50～100 30 18 CC-3CR 253 150 9 70 23 20 10 50～150 30 18 型 式 CC-01R 外観寸法図 CG-Rシリーズ (mm) 型 式 A B C D E F G H I CG-1R 246 150 3 70 23 20 10 18～35 13 CG-2R 246 150 3 70 23 20 10 35～60 18 CG-3R 246 150 3 70 23 20 10 50～100 20 CG-3CR 246 150 3 70 23 20 10 50～150 20 型 式 CG-01R | このページの先頭へ戻る | CC-Rシリーズ用 換えロッド 寸法図 型 式 サイズ (mm) L (mm) CC-01R 換えロッド 10 1.5 11 2.5 12 3.5 13 4.5 14 5.5 15 6.5 16 7.5 17 8.5 18 9.5 型 式 サイズ (mm) L (mm) CC-1R 換えロッド 18 2 20 4 22 6 24 8 26 10 28 12 30 14 32 16 34 18 型 式 サイズ (mm) L (mm) CC-2R 換えロッド 35 5 40 10 45 15 50 20 55 25 60 30 型 式 サイズ (mm) L (mm) CC-3R CC-3CR 換えロッド 50 5 55 10 60 15 65 20 70 25 75 30 80 35 85 40 90 45 95 50 100 55 CG-Rシリーズ用 換えロッド 寸法図 型 式 サイズ (mm) L (mm) CG-01R 換えロッド 10 1.5 11 2.5 12 3.5 13 4.5 14 5.5 15 6.5 16 7.5 17 8.5 18 9.5 型 式 サイズ (mm) L (mm) CG-1R 換えロッド 18 2 20 4 22 6 24 8 26 10 28 12 30 14 32 16 34 18 型 式 サイズ (mm) L (mm) CG-2R 換えロッド 35 5 40 10 45 15 50 20 55 25 60 30 型 式 サイズ (mm) L (mm) CG-3R CG-3CR 換えロッド 50 5 55 10 60 15 65 20 70 25 75 30 80 35 85 40 90 45 95 50 100 55 CC-Rシリーズ CG-Rシリーズ用 換えワッシャ 寸法図 型 式 T (mm) A (mm) B (mm) CC-01R 0.5 3.1 4.5 CC-1R 0.5, 1 4.1 7 CC-2R 1, 2, 3 5.1 8 CC-3R , CC-3CR 1, 2, 3 5.1 8 CG-01R 0.5 3.1 4.5 CG-1R 0.5, 1 4.1 5 CG-2R 0.5, 1, 2, 3 4.1 6 CG-3R , CG-3CR 0.5, 1, 2, 3 4.1 6

品番 メーカー定価 特別価格 CC-01R 35200円 価格は都度お問い合わせください CCG-1R 22400円 価格は都度お問い合わせください CC-2R 23200円 価格は都度お問い合わせください CC-3R 28000円 価格は都度お問い合わせください CC-3CR 29200円 価格は都度お問い合わせください CG-01R 60000円 価格は都度お問い合わせください CG-1R 35400円 価格は都度お問い合わせください CG-2R 36400円 価格は都度お問い合わせください CG-3R 42800円 価格は都度お問い合わせください CG-3CR 44400円 価格は都度お問い合わせください CC-1R　換えロッド　10Ｘ1.5 価格は都度お問い合わせください CC-1R　換えロッド　11Ｘ2.5 価格は都度お問い合わせください CC-1R　換えロッド　12Ｘ3.5 価格は都度お問い合わせください CC-1R　換えロッド　13Ｘ4.5 価格は都度お問い合わせください CC-1R　換えロッド　14Ｘ5.5 価格は都度お問い合わせください CC-1R　換えロッド　15Ｘ6.5 価格は都度お問い合わせください CC-1R　換えロッド　16Ｘ7.5 価格は都度お問い合わせください CC-1R　換えロッド　17Ｘ8.5 価格は都度お問い合わせください CC-1R　換えロッド　18Ｘ9.5 価格は都度お問い合わせください CC-1R　換えロッド　18Ｘ2 価格は都度お問い合わせください CC-1R　換えロッド　20Ｘ4 価格は都度お問い合わせください CC-1R　換えロッド　22Ｘ6 価格は都度お問い合わせください CC-1R　換えロッド　24Ｘ8 価格は都度お問い合わせください CC-1R　換えロッド　26Ｘ10 価格は都度お問い合わせください CC-1R　換えロッド　28Ｘ12 価格は都度お問い合わせください CC-1R　換えロッド　30Ｘ14 価格は都度お問い合わせください CC-1R　換えロッド　32Ｘ16 価格は都度お問い合わせください CC-1R　換えロッド　34Ｘ18 価格は都度お問い合わせください CC-2R　換えロッド　35Ｘ5 価格は都度お問い合わせください CC-2R　換えロッド　40Ｘ10 価格は都度お問い合わせください CC-2R　換えロッド　45Ｘ15 価格は都度お問い合わせください CC-2R　換えロッド　50Ｘ20 価格は都度お問い合わせください CC-2R　換えロッド　55Ｘ25 価格は都度お問い合わせください CC-2R　換えロッド　60Ｘ30 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　50Ｘ5 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　55Ｘ10 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　60Ｘ15 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　65Ｘ20 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　70Ｘ25 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　75Ｘ30 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　80Ｘ35 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　85Ｘ40 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　90Ｘ45 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　95Ｘ50 価格は都度お問い合わせください CC-3R　CC-3CR 換えロッド　100Ｘ55 価格は都度お問い合わせください CG-01R換えロッド　10Ｘ1.5 価格は都度お問い合わせください CG-01R換えロッド　11Ｘ2.5 価格は都度お問い合わせください CG-01R換えロッド　12Ｘ3.5 価格は都度お問い合わせください CG-01R換えロッド　13Ｘ4.5 価格は都度お問い合わせください CG-01R換えロッド　14Ｘ5.5 価格は都度お問い合わせください CG-01R換えロッド　15Ｘ6.5 価格は都度お問い合わせください CG-01R換えロッド　16Ｘ7.5 価格は都度お問い合わせください CG-01R換えロッド　17Ｘ8.5 価格は都度お問い合わせください CG-01R換えロッド　18Ｘ9.5 価格は都度お問い合わせください CG-1R換えロッド　18Ｘ2 価格は都度お問い合わせください CG-1R換えロッド　20Ｘ4 価格は都度お問い合わせください CG-1R換えロッド　22Ｘ6 価格は都度お問い合わせください CG-1R換えロッド　24Ｘ8 価格は都度お問い合わせください CG-1R換えロッド　26Ｘ10 価格は都度お問い合わせください CG-1R換えロッド　28Ｘ12 価格は都度お問い合わせください CG-1R換えロッド　30Ｘ14 価格は都度お問い合わせください CG-1R換えロッド　32Ｘ16 価格は都度お問い合わせください CG-1R換えロッド　34Ｘ18 価格は都度お問い合わせください CG-2R換えロッド　35Ｘ5 価格は都度お問い合わせください CG-2R換えロッド　40Ｘ10 価格は都度お問い合わせください CG-2R換えロッド　45Ｘ15 価格は都度お問い合わせください CG-2R換えロッド　50Ｘ20 価格は都度お問い合わせください CG-2R換えロッド　55Ｘ25 価格は都度お問い合わせください CG-2R換えロッド　60Ｘ30 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　50Ｘ5 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　55Ｘ10 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　60Ｘ15 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　65Ｘ20 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　70Ｘ25 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　75Ｘ30 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　80Ｘ35 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　85Ｘ40 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　90Ｘ45 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　95Ｘ50 価格は都度お問い合わせください CG-3R　CG-3CR換えロッド　100Ｘ55 価格は都度お問い合わせください
