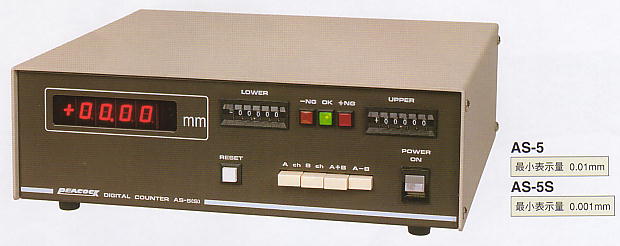

■尾崎製作所 ピーコック精密測定機器 加減算カウンタ AS-5 AS-5S

  ●和(ADD)、差(SUB)の演算処理をして表示します。
  ●連続して流れているワークの測定に威力を発揮します。
  ●+NG、OK、-NGの合否判定機能付きです。
尾崎製作所 ピーコック精密測定機器 加減算カウンタ AS-5 AS-5S
品番 メーカー定価 特別価格
AS-5 290,000円 価格は都度、お問い合わせください
AS-5S 290,000円 価格は都度、お問い合わせください
■仕 様
型 式 AS-5 AS-5S
最小表示量 0.01mm 0.001mm
表示桁数 ±99.99 LED(赤色)表示 ±99.99 LED(赤色)表示
合否判定測定 デジタルスイッチ符号(±)付き5桁 ±99.99 デジタルスイッチ符号(±)付き6桁 ±99.999
応答速度 600mm/sec 300mm/sec
量子化誤差 1カウント
判定出力 リレー接点(a接点)出力 リレー(G6E-184P-US DC12V オムロン)
表示切替 3連動スイッチで動作「Aチャンネル単独」「Bチャンネル単独」「A+B」「A-B」
データ出力 選択表示されているチャンネルのデータを出力 BCD正論理パラレル(MC 14050相当品)
使用温度 0~40℃/保存温度-5~50℃
電 源 AC100V(90V~110V) 50/60Hz(電源コード2mプラグ付き)
質量/外形寸法 5kg/300(W)×280(D)×110(H)mm(ゴム足を除く)
機 能 ●加算(ADD)、減算(SUB)の値は表示範囲まで演算
  AS-5 0~±99.99
  AS-5S ±99.999
●リセットはAチャンネルBチャンネル同時に動作(単独でのリセットは不可能)
適合する
リニアゲージ
(2台を使用します)
DL-2 / D-5 / D-10 / D-20
D-50 / D-100 / D-5UZ
D-10N / D-20N
DL-2S / D-5S / D-10S / D-20S
D-50S / D-100S
標準価格 290,000 290,000
付属品 ●合否判定出力コネクタ-----1個(PRC03-12A10-4F10.5 タジミ製)
オプション ●合否判定出力の制御コネクタ

■加減算カウンタ AS-5、AS-5S 資料
使 用 例
尾崎製作所 ピーコック精密測定機器 加減算カウンタ AS-5 AS-5S
A寸法とB寸法の差を表示させ組立
するスペーサー寸法を選択します。
使 用 例
尾崎製作所 ピーコック精密測定機器 加減算カウンタ AS-5 AS-5S
連続して流れてくるワーク(上下に
振動)を停止させず測定します。
使 用 例
尾崎製作所 ピーコック精密測定機器 加減算カウンタ AS-5 AS-5S
A面とB面の段差を測定
します。

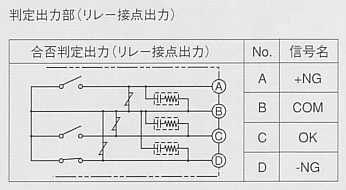

OK、±NG出力
尾崎製作所 ピーコック精密測定機器 加減算カウンタ AS-5 AS-5S

※リレー信号を交流回路で使用する時はCR素子を切り放してください。
