■尾崎製作所 ピーコック精密測定機器 リニアゲージ0.1μｍ・0.5μｍ 高分解能力タイプ D-10SS D-10HS
●測定範囲が10mmで分解能力0.5μｍの高精度タイプです。（Ｄ-１０ＳＳ）
●測定範囲が10mmで分解能力0.1μｍの超精密タイプです。（Ｄ-１０ＨＳ）
品番 メーカー定価 特別価格 D-10SS 50,000円 価格は都度、お問い合わせください D-10HS 65,000円 価格は都度、お問い合わせください
■仕 様 型 式 D-10SS D-10HS 測定範囲 10mm 10mm 最小表示量 0.0005mm 0.0001mm 精 度
（量子化誤差を除く）0.001mm 0.0005mm 測定力 1.0N以下 コード長さ 2m 使用温度 0～40℃ 測定子 Ｍ２．５×０．４５ Ｓφ２．４ｍｍ（鋼球付 Ｘ－２） Ｍ２．５×０．４５ Ｓφ２．４ｍｍ（鋼球付 Ｘ－１） 保持方法 φ８ｍｍステムもしくは耳金付裏ぶた（φ６．５穴） φ８ｍｍステム（耳金付裏ぶたの取付不可 質 量 220g 200g 出力信号 ９０°位相差、２０μｍピッチ
（コネクタ Ｒ０３－ＰＢ８Ｍ タジミ製）９０°位相差、ピッチ８μｍ（近似正弦波）
（コネクタ Ｒ０３－ＰＢ８Ｍ タジミ製）適合するカウンタ C-5SS；生産終了 C-7HS 標準価格 50,000円 65,000円 付属品 ●レリーズ（ＲＥ－４）
●耳金付き裏ぶた●スピンドル引き上げレバー（Ｄ－１０ＨＳ専用）
（レリーズ取付不可）オプション ●精度表を添付する。
●平行度合わせ型測定子（Ｘ－１０）
●プリンタ（ＰＤＰ－１）
●ゲージスタンド（ＰＤＳ－２）

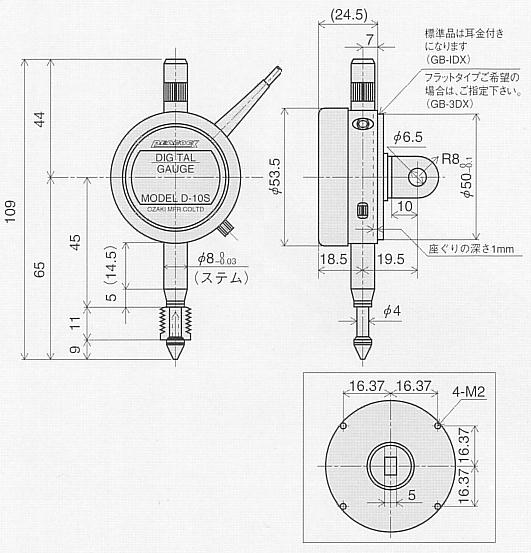

Ｄ-１０ＳＳ外観寸法図

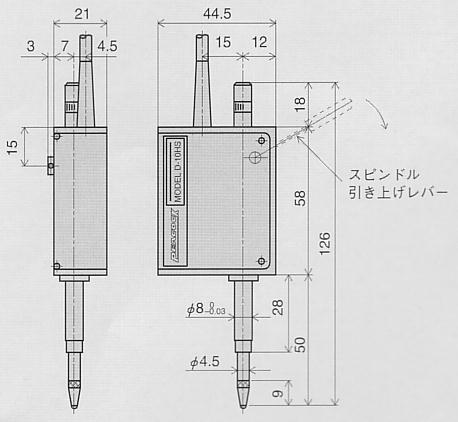

Ｄ-１０ＨＳ外観寸法図
