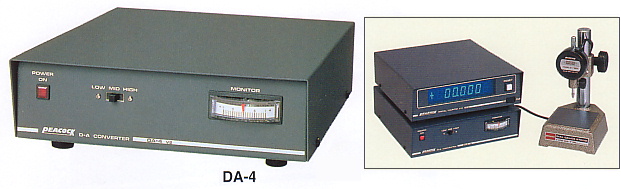

■尾崎製作所 ピーコック精密測定機器 DA変換器デシタル出力をアナログ信号に変換 DA-4

廃番
尾崎製作所 ピーコック精密測定機器 DA変換器デシタル出力をアナログ信号に変換 DA-4
品番 メーカー定価 特別価格
DA-4 99,000円 廃番 後継機種なし
■仕 様
型 式 DA-4
分解能力とレンジ
(BCD出力3桁入力をシフト切替)
レンジ 測定範囲 分解能力 出力電力
LOW フルスケール±99.9mm 0.1mm FS=±100mV
MID フルスケール±9.99mm 0.01mm
HIGH フルスケール±0.999mm 0.001mm
精度(出力信号の直線性) フルスケール×0.3%
出力インピーダンス 約100Ω
モニター(アナログメータ) 変位とDA変換出力の関係をモニターするメータです。
DAステップ数 フルスケール±1000ステップ
出力端子 背面にターミナル端子で出力(T-375-12)サトー
電 源 カウンタからの電源で動作(+12V 80mA)
DA変換速度 2msec以下
使用温度 0~40℃/保存温度-10~50℃
外観寸法 W200×D230×H55mm
質 量 2.2kg
標準価格 99,000
付属品 ●BCD信号ケーブル--------------------40cm 1本
●上下にカウンタと重ねて固定するプレート---2枚
オプション ●DA出力をフルスケール ±1Vにする(DA-4V1)
●DA出力をフルスケール ±10Vに変更する(DA-4V10)
●記録計(レコーダ)接続コード
  -----1.5m(通常は記録計に付属していますので不要です。)
適合するカウンタ ●C-5 C-5S ;生産終了(在庫限り)
   CP-5S ;生産終了
●C-5SS ;生産終了
   C-7HS CM-5B
  (±付属のケーブルを変更します。購入時指定下さい。)
※リニアゲージの測定範囲以内で出力します。
  (例.測定範囲50mmをLOWレンジの場合50mm変位で50mV)
■DA変換器 DA-4 資料

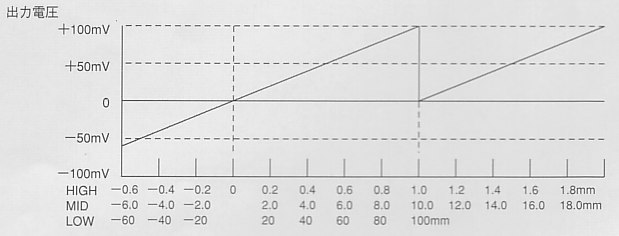

HIGHレンジでご使用時に測定範囲をオーバーした場合下図のように一旦OVに出力が落ちてからDA変換します。
(-側も同じになります。同様にMIDレンジで測定範囲±10mmをオーバーすると成ります)

尾崎製作所 ピーコック精密測定機器 DA変換器デシタル出力をアナログ信号に変換 DA-4

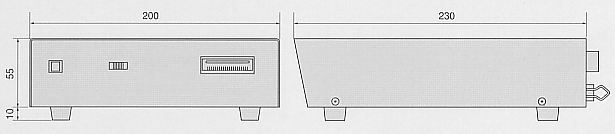

■外観寸法図 DA-4
