デジタルゲージ 表示一体型タイプ

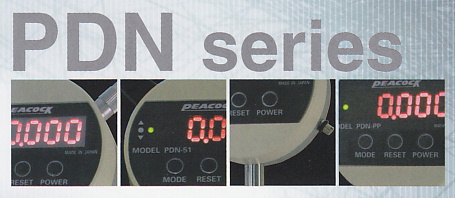

測定に応じた機種選択でより快適な測定が可能。 オレンジ色発色で暗い場所でもより見やすくなりました。 デジタルゲージ

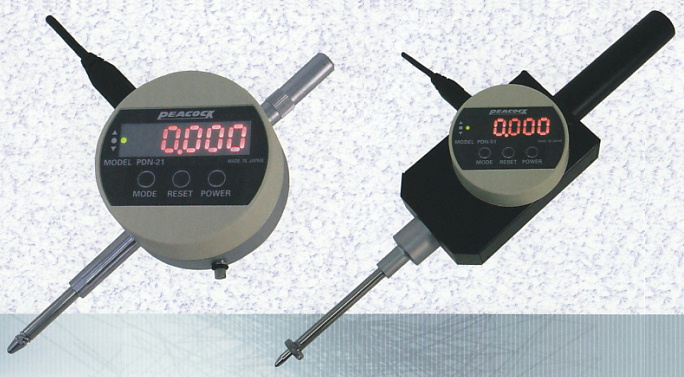

PDN-21
PDN-51合否判定機能付き PDN-CC シリンダゲージ用 PDN-PP フライス刃高さ測定用 外観寸法図
型 式 PDN-21 測定範囲 20mm 0.001mm 0.01mm 表示の切り替え
型 式 PDN-51 測定範囲 50mm
測定力の変更
測定力を変更することにより
逆さでも使用可能ゲージスタンド (SIS-6C)
ゲージスタンド (HS-25)
オプション ( PDN-21用 )
GB-3D20 ( 平裏蓋 ) LL-D20 ( フィンガーレバー
PDN-21用 )RE-4 ( レリーズ ) LL-PD ( リフティングレバー )
PDP-1N ( 統計プリンタ ) KB-P21 ( プリンタケーブル ) IF-21 ( インプットアダプタ ) インプットアダプタは測定
データをキーボード信号に
変換して EXCEL などの表
計算ソフトのセルに直接入
力ができます。( USB 端子
接続でドライバー不要 )
型 式 PDN-21 PDN-51 測定範囲 20mm 50mm 最小表示量 0.001mm 0.01mm 切り替え可能 精 度
( 量子化誤差を除く )0.001mm 表示の場合 0.003mm
0.01mm 表示の場合 0.01mm0.001mm 表示の場合 0.004mm
0.01mm 表示の場合 0.01mm測定力 1.5N 以下
( バネを外した場合は 0.31N 以下 )3.0N 以下
( バネを外した場合は 1.0N 以下 )応答速度 1000mm/sec 測定子 M2.5 P=0.45 X-2付き M2.5 P=0.45 X-9付き 表示部の回転 約 280° 電 源 AC100～240V ±10% 50/60Hz ( 付属のACアダプタ使用のこと ) 使用温度 0～40℃ ( 結露無き事 ) 付属品
機 能
PDN-21 PDN-51 共通 0.001mm 0.01mm 表示の切り替え 規格値設定により OK±NG の３段階判定
( OK緑色 +NG赤色 -NG赤色 )スピンドルを押し上げて +表示もしくは -表示
データ出力 RS-232C出力準拠 標準価格 34,300円 65,000円
オプション
PDN-21用 PDN-21 PDN-51 共通 平裏蓋 統計プリンタ レリーズ プリンタ用ケーブル フィンガーレバー インプットアダプタ リフティングレバー バネを交換することにより測定圧の変更が可能です※
※測定圧の変更を希望される場合はお近くの販売店または当社営業所までご相談下さい。
| このページの先頭へ戻る |

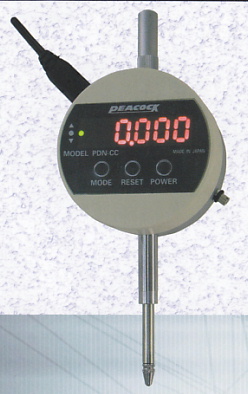

型 式 PDN-CC シリンダーゲージ用 測定範囲 20mm
型 式 PDN-CC 測定範囲 20mm 最小表示量 0.001mm 0.01mm 切り替え可能 精 度
( 量子化誤差を除く )0.001mm 表示の場合 0.003mm
0.01mm 表示の場合 0.01mm測定力 1.5N 以下 応答速度 1000mm/sec 表示部の回転 約 280° 電 源 AC100～240V ±10% 50/60Hz
( 付属のACアダプタ使用のこと )使用温度 0～40℃ ( 結露無き事 ) データ出力 RS-232C出力準拠 裏 蓋 GB-3D20 ( 平裏蓋 ) 標準価格 65,000円
機 能
オプション PDN-21 と同様

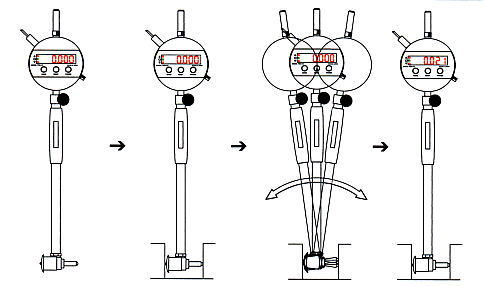

お手持ちのシリンダゲージに取り付けることにより測定が可能となります。
( シリンダゲージは別売り )CC-02 6 - 10mm CC-01 10 - 18mm CG-01 10 - 18mm CC-1 18 - 35mm CG-1 18 - 35mm CC-2 35 - 60mm CG-2 35 - 60mm CC-3 50 - 100mm CG-3 50 - 100mm CC-3C 50 - 150mm CG-3C 50 - 150mm CC-4 100 - 160mm CG-4 100 - 160mm CC-5 160 - 250mm CG-5 160 - 250mm CC-6 250 - 400mm CG-6 250 - 400mm
| このページの先頭へ戻る |

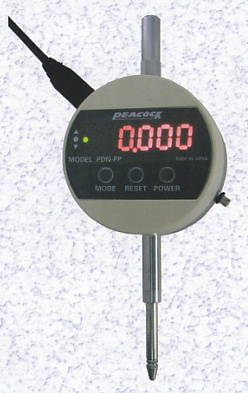

型 式 PDN-PP フライス刃高さ測定用 測定範囲 20mm
型 式 PDN-PP 測定範囲 20mm 最小表示量 0.001mm 0.01mm 切り替え可能 精 度
( 量子化誤差を除く )0.001mm 表示の場合 0.003mm
0.01mm 表示の場合 0.01mm測定力 1.5N 以下 応答速度 1000mm/sec 表示部の回転 約 280° 電 源 AC100～240V ±10% 50/60Hz
( 付属のACアダプタ使用のこと )使用温度 0～40℃ ( 結露無き事 ) データ出力 RS-232C出力準拠 標準価格 65,000円
機 能
オプション PDN-21 と同様

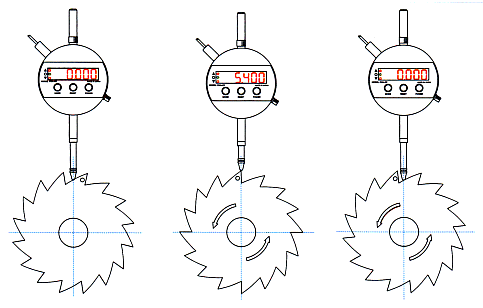

一刃目を基点 ( 0 ) とし基点に対して二刃目以降の刃の高さを測定します。
| このページの先頭へ戻る |

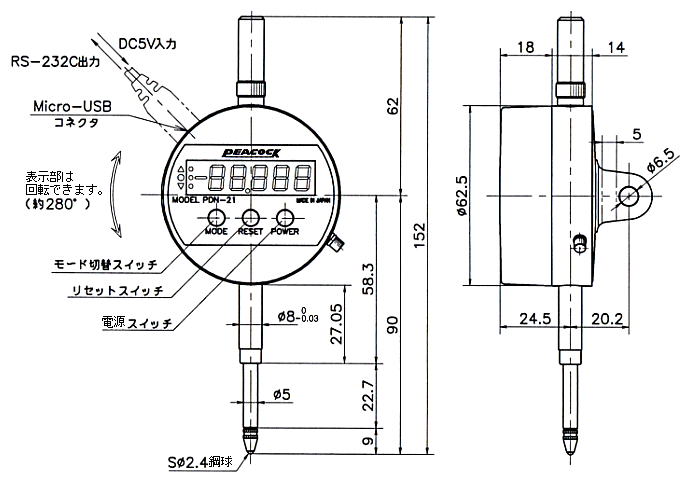

PDN-21 / PDN-CC / PDN-PP

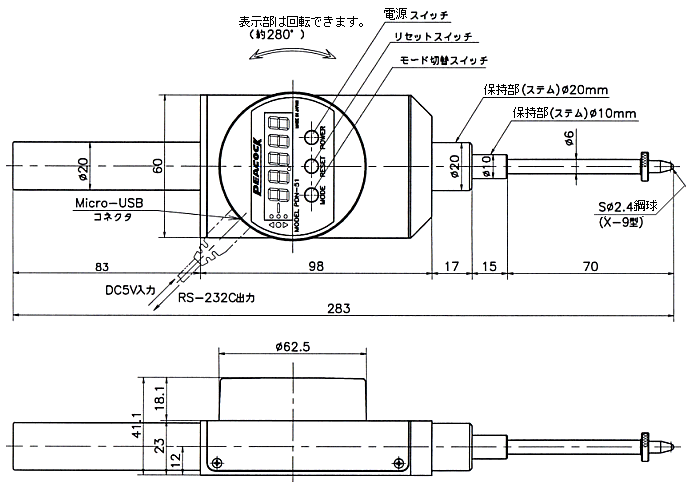

PDN-51
品番 メーカー定価 特別価格 PDN-21 34300円 価格は都度、お問い合わせください PDN-51 65000円 価格は都度、お問い合わせください PDN-CC 65000円 価格は都度、お問い合わせください PDN-PP 65000円 価格は都度、お問い合わせください
