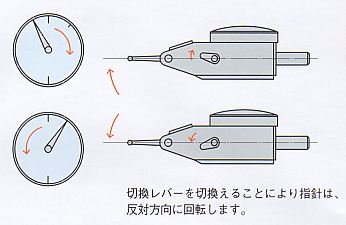

●てこ式ダイヤルゲージの切換レバータイプです。0.01mm・0.002mmより選択できます。
●測定子の支点部の軸受けにミニチュアベアリングを使用してますので軸ガタの影響が少なく指示安定にすぐれています。
●外枠と内枠の隙間から水や油の侵入を防ぐ為にＯリングを組み込んでいますので、防水性にすぐれています。
●ゲージ破損防止測定子は、全機種に付いています。
品番 メーカー定価 特別価格 PC-1A 10,700円 価格は都度、お問い合わせください PC-1B 10,700円 価格は都度、お問い合わせください PC-1L 13,100円 価格は都度、お問い合わせください PC-2 13,100円 価格は都度、お問い合わせください PC-3 12,700円 価格は都度、お問い合わせください PC-4 14,400円 価格は都度、お問い合わせください
■仕 様 型 式 目量
（ｍｍ）測定範囲
（ｍｍ）目盛仕様 精度（μm） 測定力
（Ｎ）以下標準価格（円） 広範囲
行き精度もどり
誤 差PC-1A 0.01 0.5 0-25-0 5 3 0.4 10,700 PC-1B 0.01 0.8 0-40-0 8 3 0.4 10,700 PC-1L 0.01 1.0 0-50-0 10 4 0.4 13,100 PC-2 0.002 0.28 0-140-0 3 2 0.4 13,100 PC-3 0.01 0.5 0-25-0 5 3 0.4 12,700 PC-4 0.002 0.28 0-140-0 3 2 0.4 14,400
■外観寸法図 (mm) 型 式 Ｌ （ｍｍ） PC-1A 21.4 PC-1B 22.4 PC-1L 43.0 PC-2 12.0 型 式 Ｌ （ｍｍ） PC-3 21.4 PC-4 12.0
