■尾崎製作所　ピーコック精密測定機器　ピクテスト・ニューピクテスト Vシリーズ

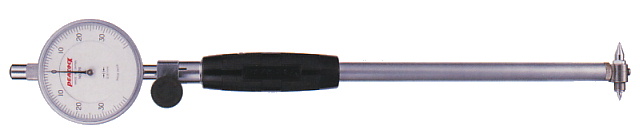

スプライン大径測定用シリンダゲージ

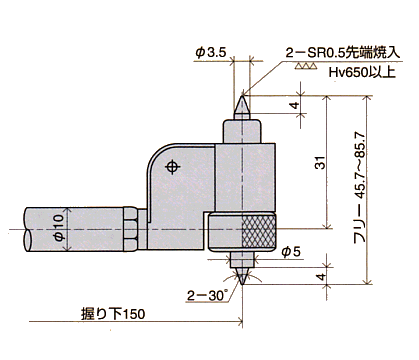

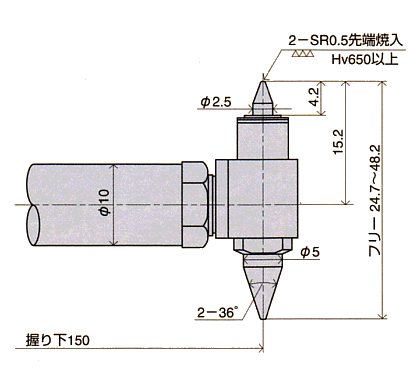

スプラインの大径測定をシリンダーゲージ応用品を利用することにより簡単に測定出来ます。 下記以外の特殊形状も製作しますのでお問い合せ下さい。 ダイヤルゲージは付属しません。 スプライン大径測定用シリンダゲージ * 測定子の寸法を決めるのがポイント ヘッド部 特殊製作品の実績多数ございます。 必要事項をお知らせ下さい。 仕 様 CC-1B シリーズ 型 式 大径測定範囲 (mm) 有効測定 範囲(mm) 広範囲 精度(μm) 隣接誤差 (μm) 繰返し 精密度(μm) 換えロッド (mm) 換えワッシャ 厚さ(mm) 標準価格 CC-124B 23.5～26.0 1.2 5 2 2 24 0.5, 1.0 78,000円 CC-126B 25.5～28.0 1.2 5 2 2 26 0.5, 1.0 78,000円 CC-128B 27.5～30.0 1.2 5 2 2 28 0.5, 1.0 78,000円 CC-130B 29.5～32.0 1.2 5 2 2 30 0.5, 1.0 78,000円 CC-132B 31.5～34.0 1.2 5 2 2 32 0.5, 1.0 78,000円 CC-134B 33.5～36.0 1.2 5 2 2 34 0.5, 1.0 78,000円 CC-136B 35.5～38.0 1.2 5 2 2 36 0.5, 1.0 78,000円 CC-138B 37.5～40.0 1.2 5 2 2 38 0.5, 1.0 78,000円 CC-140B 39.5～42.0 1.2 5 2 2 40 0.5, 1.0 78,000円 CC-142B 41.5～44.0 1.2 5 2 2 42 0.5, 1.0 78,000円 CC-144B 43.5～46.0 1.2 5 2 2 44 0.5, 1.0 78,000円 CC-146B 45.5～48.0 1.2 5 2 2 46 0.5, 1.0 78,000円 測定深さ 150mm 寸法図 CC-1B シリーズ 仕 様 CC-2B シリーズ 型 式 大径測定範囲 (mm) 有効測定 範囲(mm) 広範囲 精度(μm) 隣接誤差 (μm) 繰返し 精密度(μm) 換えロッド (mm) 換えワッシャ 厚さ(mm) 標準価格 CC-245B 44.5～50.5 1.2 5 2 2 45 0.5, 1.0, 2.0, 3.0 79,500円 CC-250B 49.5～55.5 1.2 5 2 2 50 0.5, 1.0, 2.0, 3.0 79,500円 CC-255B 54.5～60.5 1.2 5 2 2 55 0.5, 1.0, 2.0, 3.0 79,500円 CC-260B 59.5～65.5 1.2 5 2 2 60 0.5, 1.0, 2.0, 3.0 79,500円 CC-265B 64.5～70.5 1.2 5 2 2 65 0.5, 1.0, 2.0, 3.0 79,500円 CC-270B 69.5～75.5 1.2 5 2 2 70 0.5, 1.0, 2.0, 3.0 79,500円 CC-275B 74.5～80.5 1.2 5 2 2 75 0.5, 1.0, 2.0, 3.0 79,500円 CC-280B 79.5～85.5 1.2 5 2 2 80 0.5, 1.0, 2.0, 3.0 79,500円 測定深さ 150mm 寸法図 CC-2B シリーズ

品番 メーカー定価 特別価格 CC-124B 78000円 価格は都度、お問い合わせください CC-126B 78000円 価格は都度、お問い合わせください CC-128B 78000円 価格は都度、お問い合わせください CC-130B 78000円 価格は都度、お問い合わせください CC-132B 78000円 価格は都度、お問い合わせください CC-134B 78000円 価格は都度、お問い合わせください CC-136B 78000円 価格は都度、お問い合わせください CC-138B 78000円 価格は都度、お問い合わせください CC-140B 78000円 価格は都度、お問い合わせください CC-142B 78000円 価格は都度、お問い合わせください CC-144B 78000円 価格は都度、お問い合わせください CC-146B 78000円 価格は都度、お問い合わせください CC-245B 79500円 価格は都度、お問い合わせください CC-250B 79500円 価格は都度、お問い合わせください CC-255B 79500円 価格は都度、お問い合わせください CC-260B 79500円 価格は都度、お問い合わせください CC-265B 79500円 価格は都度、お問い合わせください CC-270B 79500円 価格は都度、お問い合わせください CC-275B 79500円 価格は都度、お問い合わせください CC-280B 79500円 価格は都度、お問い合わせください
