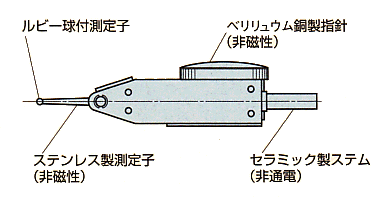

測定子、指針が非磁性体なので、磁気のある環境にも影響されにくいよう製作しています。
セラミック製ステムの使用により放電加工機等に使える非通電性を実現しました。
淡いブルー目盛板は読み取りが容易です。
0.01mm, 0.002mm, 0.001mm タイプより選択できます。
ゲージ破損防止測定子は、全器種に付いています。
バランス針採用により姿勢差(ゲージ取付方向)による誤差を極力小さくしました。
ルビー球付測定子採用により耐摩耗性が向上しております。(φ2.0標準タイプのみ) |

|
非磁性 非通電 ニューピクテスト Uシリーズ 縦形 |
型 式 |
PCN-1AU |
目 量 |
0.01mm |
測定範囲 |
0.5mm |
ノークラッチタイプ
測定子 XN1A-2R付
 |
型 式 |
PCN-1BU |
目 量 |
0.01mm |
測定範囲 |
0.8mm |
ノークラッチタイプ
測定子 XN1B-2R付
 |
型 式 |
PCN-1LU |
目 量 |
0.01mm |
測定範囲 |
1.0mm |
ノークラッチタイプ
測定子 XN1L-2R付

|
型 式 |
PCN-2U |
目 量 |
0.002mm |
測定範囲 |
0.28mm |
ノークラッチタイプ
測定子 XN2-2R付
 |
型 式 |
PCN-2BU |
目 量 |
0.002mm |
測定範囲 |
0.2mm |
ノークラッチタイプ
測定子 XN2B-2R付
 |
型 式 |
PCN-SU |
目 量 |
0.001mm |
測定範囲 |
0.14mm |
ノークラッチタイプ
高精度
測定子 XNS-2R付
 |
非磁性 非通電 ニューピクテスト Uシリーズ 垂直形 |
型 式 |
PCN-5U |
目 量 |
0.01mm |
測定範囲 |
0.5mm |
ノークラッチタイプ
測定子 XN1A-2R付
 |
型 式 |
PCN-6U |
目 量 |
0.002mm |
測定範囲 |
0.28mm |
ノークラッチタイプ
測定子 XN2-2R付
 |
仕 様 |
型 式 |
目 量
(mm) |
測定範囲
(mm) |
目盛仕様 |
精度 (μm) |
測定力
(N) 以下 |
標準価格 |
広範囲行き精度 |
隣接誤差 |
もどり誤差 |
PCN-1AU |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
5 |
3 |
0.3 |
15,700円 |
PCN-1BU |
0.01 |
0.8 |
0 - 40 - 0 |
8 |
5 |
3 |
0.3 |
15,700円 |
PCN-1LU |
0.01 |
1.0 |
0 - 50 - 0 |
10 |
5 |
4 |
0.3 |
18,600円 |
PCN-2U |
0.002 |
0.28 |
0 - 140 - 0 |
3 |
2 |
2 |
0.3 |
18,600円 |
PCN-2BU |
0.002 |
0.2 |
0 - 100 - 0 |
3 |
2 |
2 |
0.3 |
19,200円 |
PCN-SU |
0.001 |
0.14 |
0 - 70 - 0 |
3 |
2 |
2 |
0.3 |
19,200円 |
PCN-5U |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
5 |
3 |
0.3 |
14,800円 |
PCN-6U |
0.002 |
0.28 |
0 - 140 - 0 |
3 |
2 |
2 |
0.3 |
16,400円 |
|

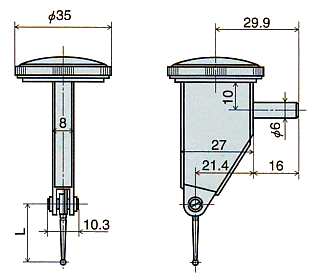

外観寸法図 |
型 式 |
L (mm) |
PCN-1AU |
21.3 |
PCN-1BU |
22.2 |
PCN-1LU |
42.8 |
PCN-2U |
17.8 |
PCN-2BU |
16.6 |
PCN-SU |
11.7 |
 |
外観寸法図 |
型 式 |
L (mm) |
PCN-5U |
21.3 |
PCN-6U |
17.8 |
 |
|
