■尾崎製作所 ピーコックダイヤルシックネスゲージ (厚み測定器) 0.01mmタイプ G-0.4N G-2.4N G-20 G-30 H-0.4N H-2.4N H-20 H-30

用途別 ダイヤルシックネスゲージ
紙、フィルム、柔らかいゴムなどの測定に適します。 G-0.4N, H-0.4N 測定力初圧 0.4N 以下
硬いゴム、皮革などの測定に適します。 G-2.4N, H-2.4N 測定力終圧 2.4N 以下
ウレタン、織物、不織物などの測定に適します。 G-20, H-20 測定子、アンビル φ20
G-30, H-30 測定子、アンビル φ30
用途別 ダイヤルシックネスゲージ (厚み測定器) 0.01mmタイプ
型 式 G-0.4N
目 量 0.01mm
測定範囲 0~10mm
測定力初圧 0.4N (低圧タイプ)
測定子、アンビル セラミック製
測定子、アンビル φ10フラット


型 式 G-2.4N
目 量 0.01mm
測定範囲 0~10mm
測定力終圧 2.4N
測定子、アンビル セラミック製
測定子、アンビル φ10フラット

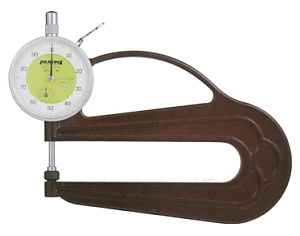

型 式 H-0.4N
目 量 0.01mm
測定範囲 0~10mm
測定力初圧 0.4N (低圧タイプ)
測定子、アンビル セラミック製
測定子、アンビル φ10フラット


型 式 H-2.4N
目 量 0.01mm
測定範囲 0~10mm
測定力終圧 2.4N
測定子、アンビル セラミック製
測定子、アンビル φ10フラット
型 式 G-20
目 量 0.01mm
測定範囲 0~10mm
測定子、アンビル φ20フラット
型 式 G-30
目 量 0.01mm
測定範囲 0~10mm
測定子、アンビル φ30フラット

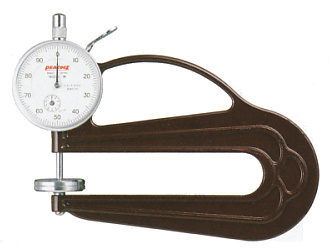

型 式 H-20
目 量 0.01mm
測定範囲 0~10mm
測定子、アンビル φ20フラット

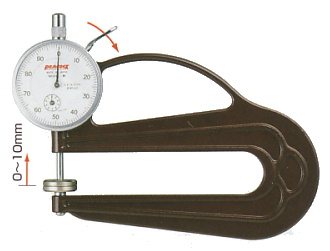

型 式 H-30
目 量 0.01mm
測定範囲 0~10mm
測定子、アンビル φ30フラット

品番 メーカー定価 特別価格
G-0.4N 価格は都度、お問い合わせください
G-2.4N 価格は都度、お問い合わせください
G-20 価格は都度、お問い合わせください
G-30 価格は都度、お問い合わせください
H-0.4N 価格は都度、お問い合わせください
H-2.4N 価格は都度、お問い合わせください
H-20 価格は都度、お問い合わせください
H-30 価格は都度、お問い合わせください
仕  様
型 式 目 量
(mm)
測定範囲
(mm)
測定深さ
(mm)
指示誤差
(μm)
測定子 測定力
(N) 以下
標準価格
直径 (mm) 平行度 (μm)
G-0.4N 0.01 0~10 20 ±20 10 5 初圧 0.4N 8,500円
G-2.4N 0.01 0~10 20 ±20 10 5 終圧 2.4N 8,500円
G-20 0.01 0~10 20 ±20 20 (金属製) 15 1.8 20,000円
G-30 0.01 0~10 20 ±20 30 (金属製) 20 1.8 22,000円
H-0.4N 0.01 0~10 120 ±20 10 5 初圧 0.4N 9,980円
H-2.4N 0.01 0~10 120 ±20 10 5 終圧 2.4N 9,980円
H-20 0.01 0~10 120 ±20 20 (金属製) 15 1.8 21,500円
H-30 0.01 0~10 120 ±20 30 (金属製) 20 1.8 23,500円

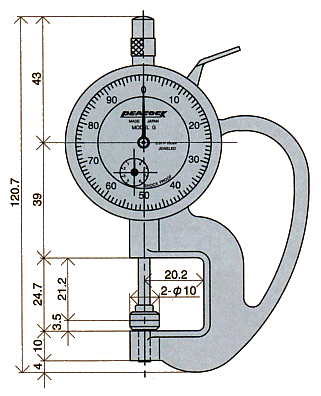

外観寸法図 G-0.4N, G-2.4N

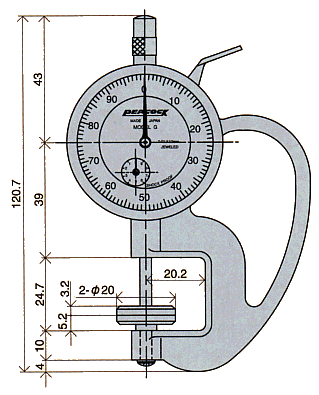

外観寸法図 G-20

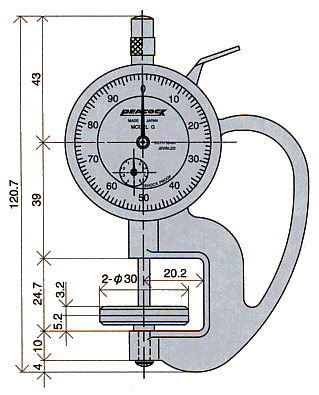

外観寸法図 G-30



外観寸法図 H-0.4N, H-2.4N

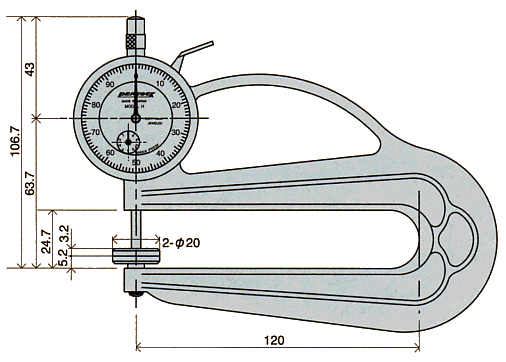

外観寸法図 H-20

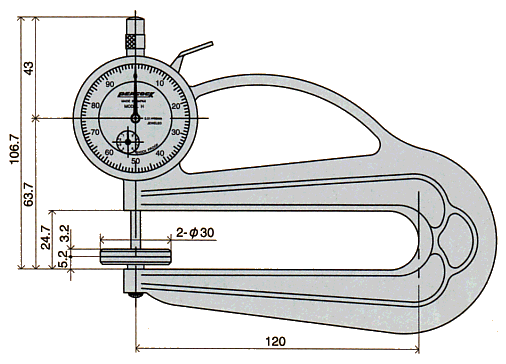

外観寸法図 H-30
