■尾崎製作所　ピーコック精密測定機器　シグナルコントローラ　SCB-3

●制御盤に組み込んで使用するタイプです。
   入出力の端子は全て端子台で行なっています。
●リレー接点容量を大きくしてあり、接点のトラブルを解消しました。

a

品番 メーカー定価 特別価格 SB-3 36,000円 価格は都度、お問い合わせください

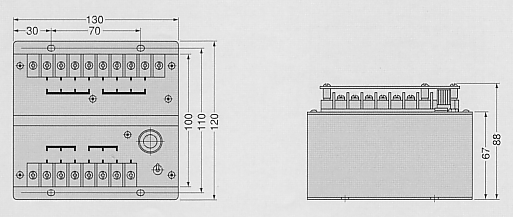

■仕　様 型　式 SCB-3 ランプ表示出力 ＤＣ１２～１８Ｖ（ＭＡＸ１１０ｍＡ） リレー接点容量 ＡＣ２００Ｖ（５ＶＡ）ＭＡＸ〔抵抗負荷〕 外形寸法 幅１３０ｍｍ、高さ８８ｍｍ、奥行１２０ｍｍ 取付穴寸法 ７０ｍｍ×１１０ｍｍ 電　源 ＡＣ１００Ｖ、ＡＣ２００Ｖ　５０/６０Ｈｚ 使用できるゲージ S-5 / S-7 / S-9 / SC-2A リレー接点出力 －ＮＧ、ＯＫ、＋ＮＧの３段階 質　量 1300g 標準価格 36,000円 使用上の注意点 〔１〕ランプ表示出力をリレー接点出力として使用する場合はＤＣ１２Ｖの電源を 　　切り離して下さい。（２回路制御になります） 〔２〕シグナルゲージ及びチェッカを接続する際、コネクタを切り離し、圧着端子を 　　付けてご使用ください。 ■外観寸法図
