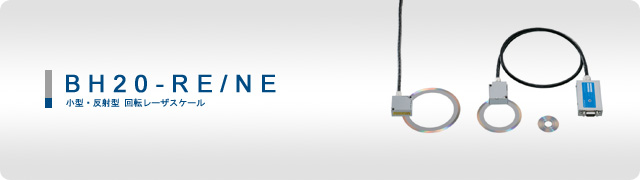

株式会社マグネスケール レーザースケール BH20-RE小形・反射型 回転レーザースケール





型   式

  BH20-RED 価格は都度、お問い合わせください
BH20-NED 価格は都度、お問い合わせください

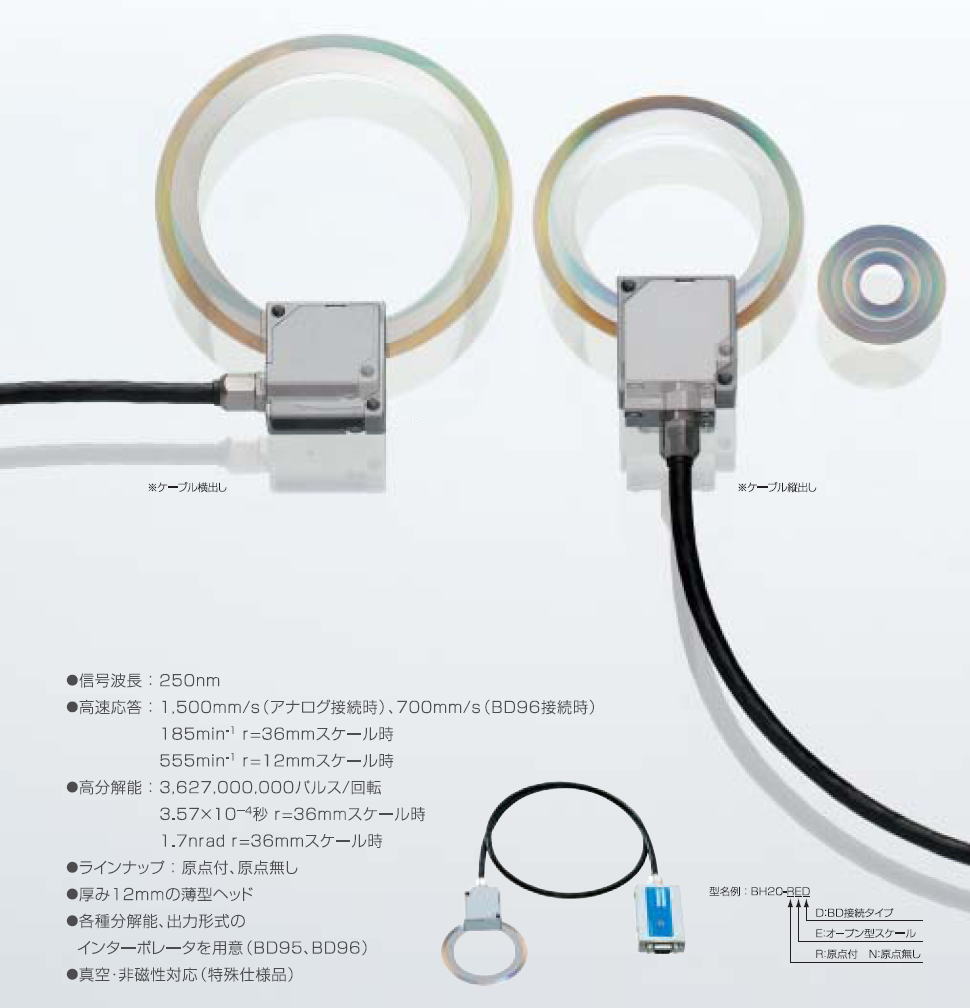

高精度、高分解能、高速応答であり、小型・反射型の回転レーザスケール

主なアプリケーション

HDD製造装置、精密測定器、非球面加工機などの高分解能角度計測に最適。

主な特長

  • 信号波長:250nm
  • 高速応答:1500mm/s(アナログ接続時)、700mm/s(BD96接続時)
    • 185rpm r=36mmスケール時
    • 555rpm r=12mmスケール時
  • 高分解能:36億2700千万パルス/回転
    • 357×10-4秒 r=36mmスケール時
    • 17nrad r=36mmスケール時
  • ラインナップ:原点付、原点無し
  • 厚み12mmの薄型ヘッド
  • 各種分解能、出力形式のインターポレータを用意
  • 真空・非磁性対応(特殊仕様品)
