株式会社タイカ　（旧：㈱ジェルテック）取り扱いを中止いたしました。

　　　　　 放熱伝導シート　ラムダゲル　

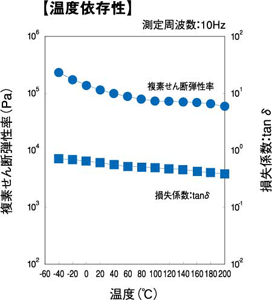

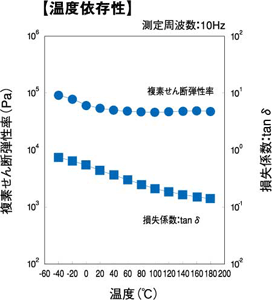

特性項目（単位） COH-1002 COH-2003 COH-4000 COH-6000LVC 備考 熱伝導率(W/m・K) 自社測定法 1.8 3.5 6.5 1.8 - 外観 白色 濃橙色 灰色 青色 - 比重 1.7 2.1 2.8 1.7 JIS K 6249 硬度(針入度1/10mm) 70 55 50 90 JIS K 2207 体積抵抗率（Ω・cm） 7.7×1013 1.0×1012 5.7×1012 8.7×1013 - 引張強度(MPa) 0.17 0.23 0.12 0.15 JIS K 6249 伸び(%) 164 115 220 350 JIS K 6249 圧縮永久歪(%) 69 78 92 49 JIS K 6249 誘電率 〈50Hz〉 7.3 6.1 8.6 5.2 JIS K 6249 〈1kHz〉 4.8 5.2 7.6 3.7 JIS K 6249 〈1MHz〉 3.9 4.5 7.4 3.4 JIS K 6249 誘電正接 〈50Hz〉 0.290 0.106 0.198 0.115 JIS K 6249 〈1kHz〉 0.153 0.067 0.082 0.057 JIS K 6249 〈1MHz〉 0.013 0.017 0.054 0.005 JIS K 6249 絶縁破壊強さ(kV/mm) 18.0 15.7 7.2 12.5 JIS K 6249 低分子シロキサン含有量 ΣD4～D10（ppm） 600以下 700以下 300以下 60以下 - 難燃性 V-1（0.5mmt） V-0（1mmt以上） V-0（0.5mmt以上） V-0（0.5mmt以上） V-1（0.5mmt） V-0（1mmt以上） UL94 RoHS規制6物質 含有せず 含有せず 含有せず 含有せず - 使用温度範囲（℃） -40～+150 -40～+120 -40～+200 -40～+150 - 価格 価格は都度、お問い合わせください 価格は都度、お問い合わせください 　　　 熱抵抗特性 厚み(mm) 熱抵抗(℃/W) 圧縮率10％ 20% 30% 0.5 0.38 0.31 0.24 1.0 0.99 0.86 0.72 2.0 2.22 1.84 1.67 3.0 3.44 3.03 2.62 トランジスタ：TO-3型 印加電圧：20W 熱抵抗特性 厚み(mm) 熱抵抗(℃/W) 圧縮率10％ 20% 30% 0.5 0.30 0.25 0.20 1.0 0.75 0.65 0.55 2.0 1.65 1.45 1.25 3.0 2.56 2.26 1.96 トランジスタ：TO-3型型 印加電圧：20W 熱抵抗特性 厚み(mm) 熱抵抗(℃/W) 圧縮率10％ 20% 30% 0.5 0.14 0.10 0.06 1.0 0.46 0.39 0.32 2.0 1.11 0.97 0.82 3.0 1.77 1.55 1.33 トランジスタ：TO-3型 印加電圧：20W 　　　 　　　 パソコン内部 (CPU、ボード等) パワートランジスタ、電源部品 電子機器等発熱する半導体素子 　　　 (ラムダゲル) の保護フィルムを片面のみゆっくりはがして下さい。 発熱部品に空気層が残らないように貼り付けて残りのフィルムをはがして下さい。 放熱部品を (ラムダゲル) との間に空気層が残らないように貼り付けて下さい。 　　　 シートサイズ 400mm×400mm（基本サイズ） シート厚み 0.5、1.0、2.0、3.0mm ご指定のサイズにカットし、納入致します。 表面の粘着性、セパレーターフィルムの仕様などご相談下さい。

価格は都度、お問い合わせください

【タイカ　アルファゲルの表紙へ戻る】

【東洋工販の表紙へ戻る】
