- ピタゴラスの定理から割り出した目盛線により、Ｃ面寸法および溶接開先寸法が正確・迅速に直読できます。
- バーニヤスケールにより、0.1mmから15mmまで任意のＣ面寸法測定が可能です。

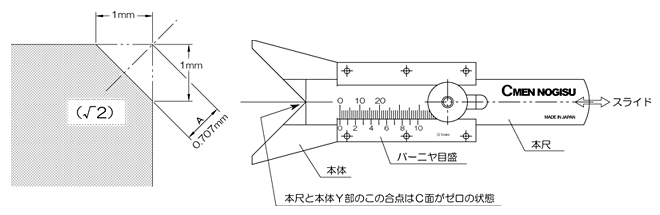

C面ノギスの原理
面取り寸法とは下図を１Ｃといいます。このときＡ寸法はピタゴラスの定理から√2/2＝0.707mmとなります。
この0.707mmを１目盛とした本尺目盛線のゼロとバーニヤ目盛線のゼロが一致したところがＣ面ゼロとなるように作られています。使い方

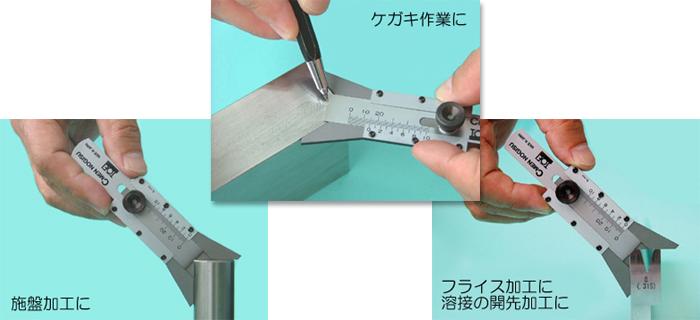

つまみネジを本尺が動く程度に軽く締め、Ｙ部を測定物に押し当て本尺をスライドさせてＣ面へ突き当て、本尺とバーニヤ目盛線の一致したところを直接読み取ります（読み取り方法は一般ノギスと同様に読み取ります）。
■仕様

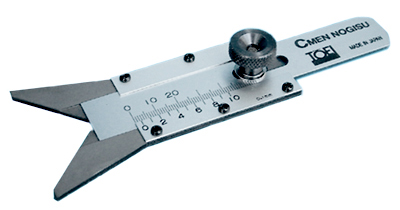

名称 C面ノギス 型式 C15 最小読取値 C0.1 最大読取値 C15 本尺 0.5t 本体 2.3 t 測定精度 ±C0.1 価格 ￥4,300
C面ノギス C15 （税別）（送料別）価格は都度、お問い合わせください
