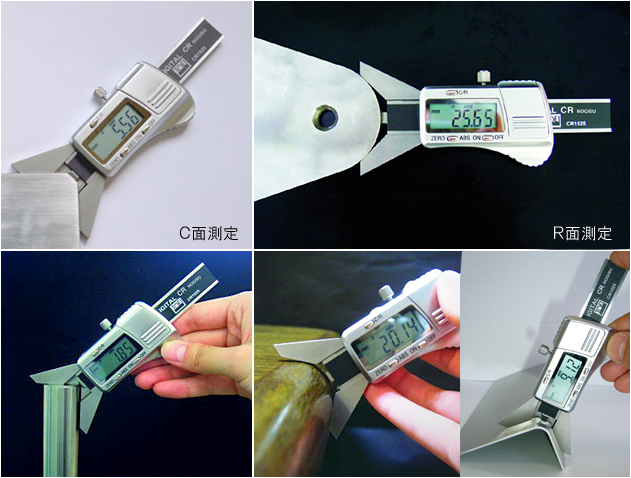

- デジタル表示による、Ｃ面とＲ寸法の正確な数値測定が可能。
- ボタン操作でＣ面測定とＲ測定の切り替えができます。
- ボタンの切り替えで、通常の測定に使用する『絶対値(ＡＢＳ)測定』と、任意の寸法をゼロに設定しその寸法から±の比較測定ができる 『比較測定』の、２通りの測定ができます。
- 絶対値校正用マスターゲージ付き。いつでもお手元で原点セットが可能です。
|
 |
|
|
 |
・測定物の最小寸法は？
0.35㎜の厚みがあれば測定できます。
・穴の内側を測る場合の、穴の最小寸法は？
穴の内側の面取り寸法およびＲ寸法は、穴の大きさがΦ25以上あれば測定可能です。
詳しくは下記の
【測定ワークの最小寸法について】を
ご参照ください。
|
測定物の最小寸法について

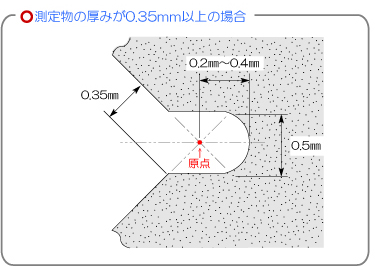

厚み0.35㎜以上の測定物であれば測定できます。

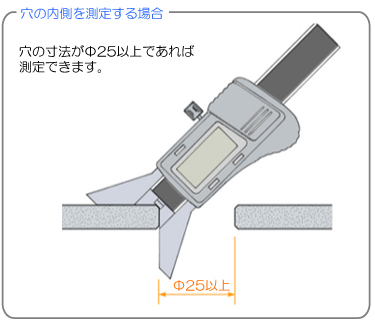

穴の内側を測定する場合は、穴の大きさがΦ25以上あれば測定できます。
 |
 |

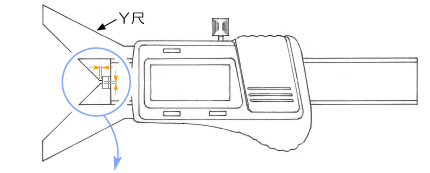

| Ｙ尺部分の逃げ部に測定物が入り込まなければ測定可能 。 |

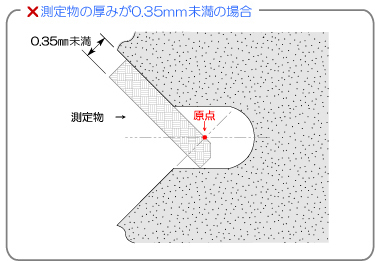

測定物が0.35㎜より小さいと、原点より内側に入ってしまうので測定できません。 |
■仕様
| 名称 |

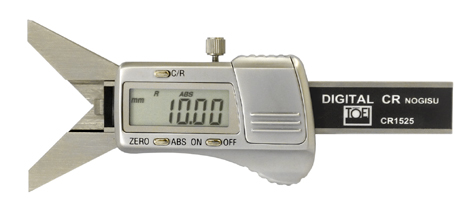

デジタルCRノギス |
| 型式 |
CR1525 |
| 測定モード |
C面寸法＆外R寸法 |
| C面寸法測定範囲 |
外接角度90°の面取り角45°で C0.01～C15 |
| R寸法測定範囲 |
90°の外接円の場合： R0.01～R25 |
| 円または90°以内の外接円の場合： R0.6～R25 |
| 最少表示 |
C=0.01㎜ R=0.01㎜ |
| 測定精度 |
C=±0.05㎜ R=±0.05㎜ |
| 材質 |
ステンレス（SUS420J2） |
| 寸法 |
130L×54W（㎜） |
| 寸法（厚み） |
Y尺本体6㎜ / 本尺2.5㎜ |
使用電池
電池寿命 |
３Vリチウム電池（CR2032）1個
1000時間 |
| 付属品 |
校正用マスターゲージ（Φ20±3μm×8L ） |
| トレサビリティー |
校正証明書の発行可能 |
| 価格 |
￥24,800 |
|
|
|
|
|
|
|
