東栄工業㈱

レベルプロトラクターNo.2 LP-2
液体センサーの使用により水平、垂直から
角度、傾斜、立ち上がりが測定できます。

液体センサーの使用により水平、垂直から
角度、傾斜、立ち上がりが測定できます。


水準器機能を保持 (絶対値測定)

液体センサーにより水準器機能を保持。
水平、垂直からのが測定ができます。

任意ゼロセット (相対値測定)

任意の角度をゼロにセットし、その位置からの測定ができます。


  • 校正スイッチにより、いつでも校正可能。
  • シグナル音は水平・垂直が近づくと音が変化し、最後は連続音でお知らせします。

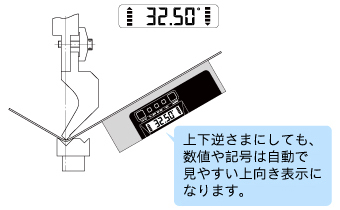

  • 本機を上下逆さにしても、自動で見やすい上向き表示になります。
  • ホールド機能付で、数値の固定が可能。

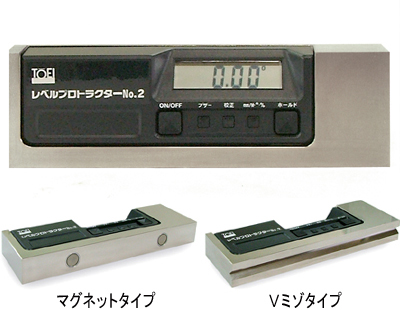

  • 底面マグネット付。本機から手を離しての作業ができます。
  • 配管交配等の測定用に、底面Vミゾタイプ(V幅10mm、マグネットなし)もあります。
レベルプロトラクターNo.2 LP-2

●板金曲げに

板の曲げ加工中に角度をリアルタイムに表示、単品物でも 曲げ角度を見ながら加工ができるので失敗がなくなります。

底面マグネット付なので手を離しての作業ができます。

●分度器としての角度検査に

●機械加工に

フライス加工等の角度切削に

●レベル出しに

仕様

名称 レベルプロトラクターNo.2
型式 LP-2
寸法/重量 26W×66H×220L(㎜)/550g
材質 硬質アルミ(メッキ仕上)
測定範囲 360°リアルタイム(90°×4)
最小表示 角度0.05°・立ち上がり1㎜/M・勾配0.1%
使用温度 -5℃~50℃
防塵防水規格 IP50
使用電池 9V6P角型アルカリ電池 1個
自動電源オフ 6分後
底面タイプ マグネット付(マグネット吸着力 6kg×2
Vミゾ付V幅10㎜(マグネットなし)
トレサビリティー 校正証明書の発行可能



範囲 精度
角度 0.00°/90.00° ±0.05°
0.05°~89.95° ±0.10°
立ち上がり 0~1㎜/M ±1㎜/M
2~367㎜/M ±2㎜/M
368~780㎜/M ±3㎜/M
781~1000㎜/M ±4㎜/M
勾配 0.0~0.1% ±0.1%
0.2~36.7% ±0.2%
36.8~78.0% ±0.3%
78.1~100% ±0.4%
価格 \63,500
型   式

レベルプロトラクターNo.2 LP-2 (税別)(送料別)価格は都度、お問い合わせください
