- JIS 1級スケールにＴ形フックと0.1mm目盛のバーニヤ・ストッパーをプラス。
- 0.4mmのバーニヤ目盛板が視差による読み取り誤差を追放。
- ストッパー内部に銅板スプリングを内蔵し、スケールとのガタを追放。
- 測定物に密着させて測れるので、測定誤差が少ない。
|
 |
|
|
 |
|
■仕様■(mm)
| 型式 |
*最大測定長 |
測定精度 |
最小読取値 |
スケール規格 |
フック寸法 |
バーニヤストッパー寸法 |
スケール厚さ |
価格 |
| SC600 |
600 |
±0.15 |
0.1 |
JIS1級
シルバー仕上 |
100 x 16 x 6t |
50L x 44w x 9t |
1.2 |
\9,500 |
| SC1000 |
1000 |
±0.20 |
50L x 49w x 9t |
1.5 |
\15,400 |
| SC1500 |
1500 |
±0.25 |
50L x 54w x 12t |
2.0 |
\32,000 |
| SC2000 |
2000 |
±0.30 |
2.0 |
\38,000 |
| SC3000 |
3000 |
±0.50 |
シルバー仕上
（ＪＩＳ規格なし） |
3.0 |
\59,000 |
| トレサビリティー校正証明書の発行可能 |
* 最大測定長とはJIS 1級スケールの最後端の目盛線を表し、バーニア付ストッパーでの最小読取値を保証するものではありません。
JIS 1級ノギスに匹敵する高精度を実現！
|
|
■スケールとノギスの精度比較■
JIS 1級スケール
(JIS B7516より) |
JIS 1級ノギス
(JIS B7507より) |
| 長さ(mm) |
長さの許容差(mm) |
最大測定長(mm) |
総合誤差(mm)
最大読取値0.1の場合 |
| 500以下 |
±0.15 |
300 |
±0.10 |
| 500を越え1000以下 |
±0.20 |
600 |
±0.15 |
| 1000を越え1500以下 |
±0.25 |
1000 |
±0.20 |
| 1500を越え2000以下 |
±0.30 |
1000を越えるJIS規格なし |
|
 |

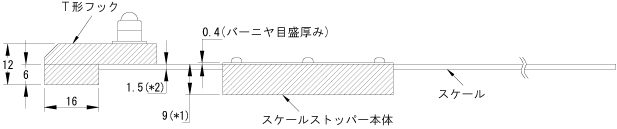

| スケールキャリパー側面図 |
 |
(*1)ストッパーの型式により変わります。
(*2)スケールの長さにより変わります。詳細は表内の最大測定長とスケール厚みをご参照ください。 |
|
|
