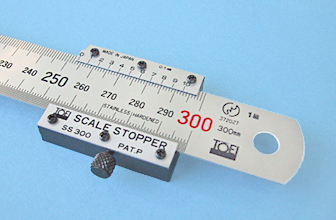

- JIS 1級のスケールにＴ形フックと0.1mm目盛のバーニヤ・ストッパーをプラス。
- 0.4mmのバーニア目盛板が視差による読み取り誤差を追放。
- ストッパー内部に銅板スプリングを内蔵し、スケールとのガタを追放。
- 先の細いケガキ針との併用でハイトゲージがわりに使用可能。
|
 |
|
|
 |
|
バーニア付ストッパーのみ（スケールなし）
| 型式 |
適合JISスケール(mm) |
最小読取値(mm) |
ストッパー寸法 |
| SS300B |
300 |
0.1mm |
44L x 38w x 9t |
| SS600B |
600 |
50L x 44w x 9t |
| SS1000B |
1000 |
50L x 49w x 9t |
| SS1500B |
1500 |
50L x 54w x 12t |
| SS2000B |
2000 |
50L x 54w x 12t |
| SS3000B |
3000 |
50L x 54w x 12t |
JIS 1級シルバースケール付
| 型式 |
*最大測定長(mm) |
最小読取値 (mm) |
ストッパー寸法 |
スケール厚さ |
| SS300 |
300 |
0.1mm |
44L x 38w x 9t |
1.0 |
| SS600 |
600 |
50L x 44w x 9t |
1.2 |
| SS1000 |
1000 |
50L x 49w x 9t |
1.5 |
| SS1500 |
1500 |
50L x 54w x 12t |
2.0 |
| SS2000 |
2000 |
50L x 54w x 12t |
2.0 |
| SS3000 |
3000 |
50L x 54w x 12t |
3.0 |
| トレサビリティー校正証明書の発行可能 |
* 最大測定長とはJIS 1級スケールの最後端の目盛線を表し、
バーニア付ストッパーでの最小読取値を保証するものではありません。
|
 |

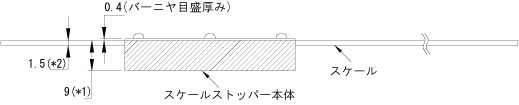

| スケールストッパー側面図 |
|
 |
|
(*1)ストッパーの型式により変わります。
(*2)スケールの長さにより変わります。詳細はJIS 1級シルバースケール付の表内の、最大測定長とスケール厚みをご参照ください。

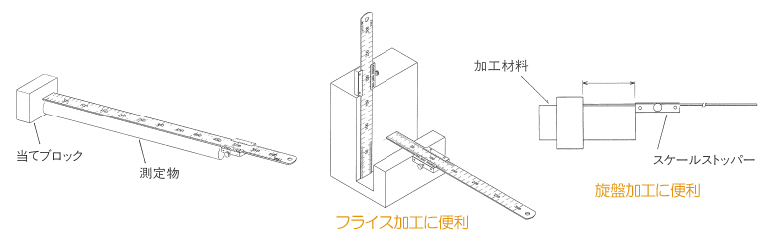

使用例
|
測定基準がＲの箇所や、面取りの目視しにくい個所でもＯＫ。 |
溶接での平行取付や、同一寸法で数の多い取付などに大変便利です。 |
数の多いケガキなど、そのつどスケール目盛を見る必要がないので、早く正確にケガけます。
|
0.1mm単位の正確な切断ができます。 |
ハイトゲージ代わりになり、大きな材料も定盤上に立てる必要はありません。 |
数の多いケガキなどにお勧めです。 |
|
|
|
