ミツトヨ　テストインジケータ　

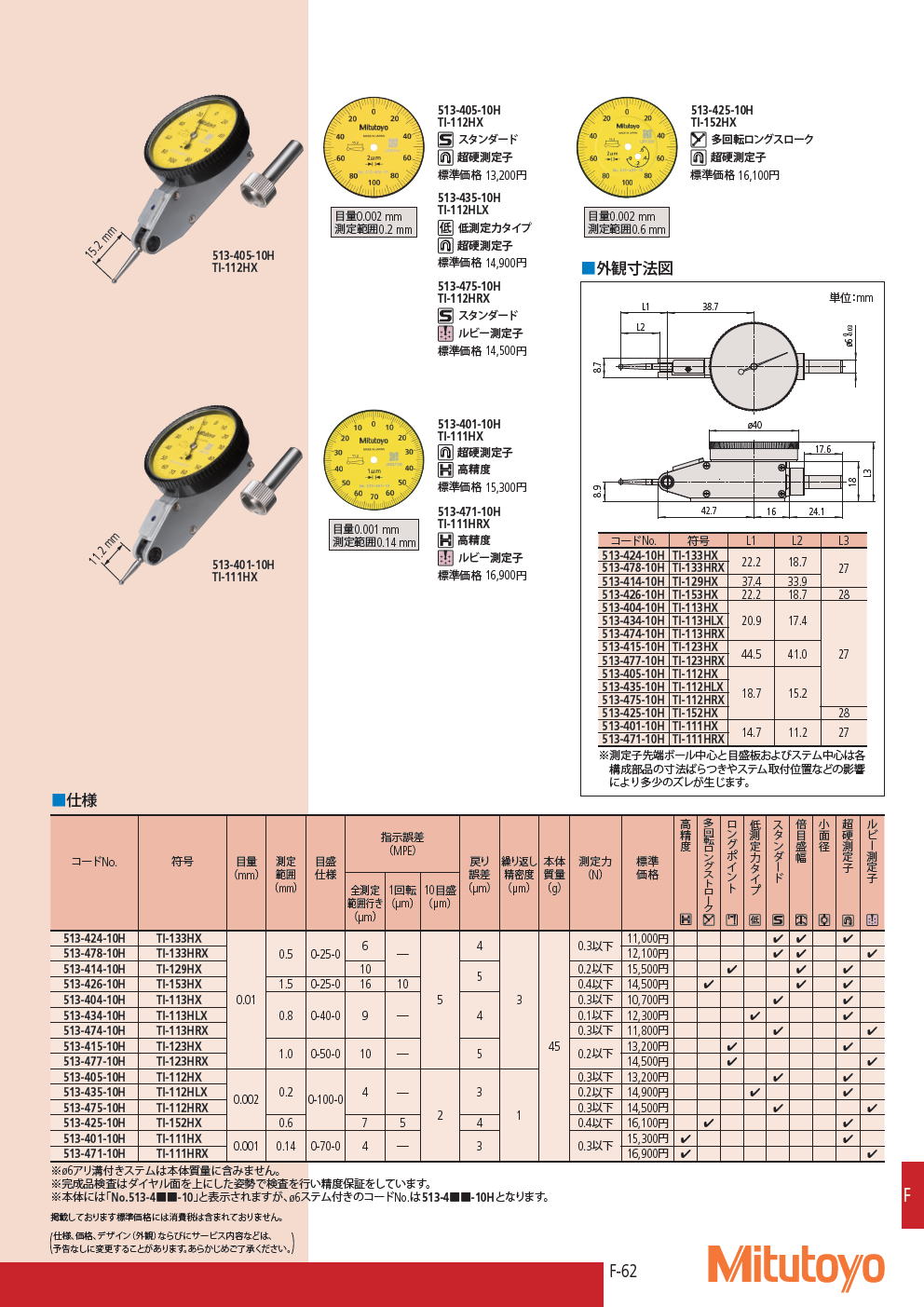

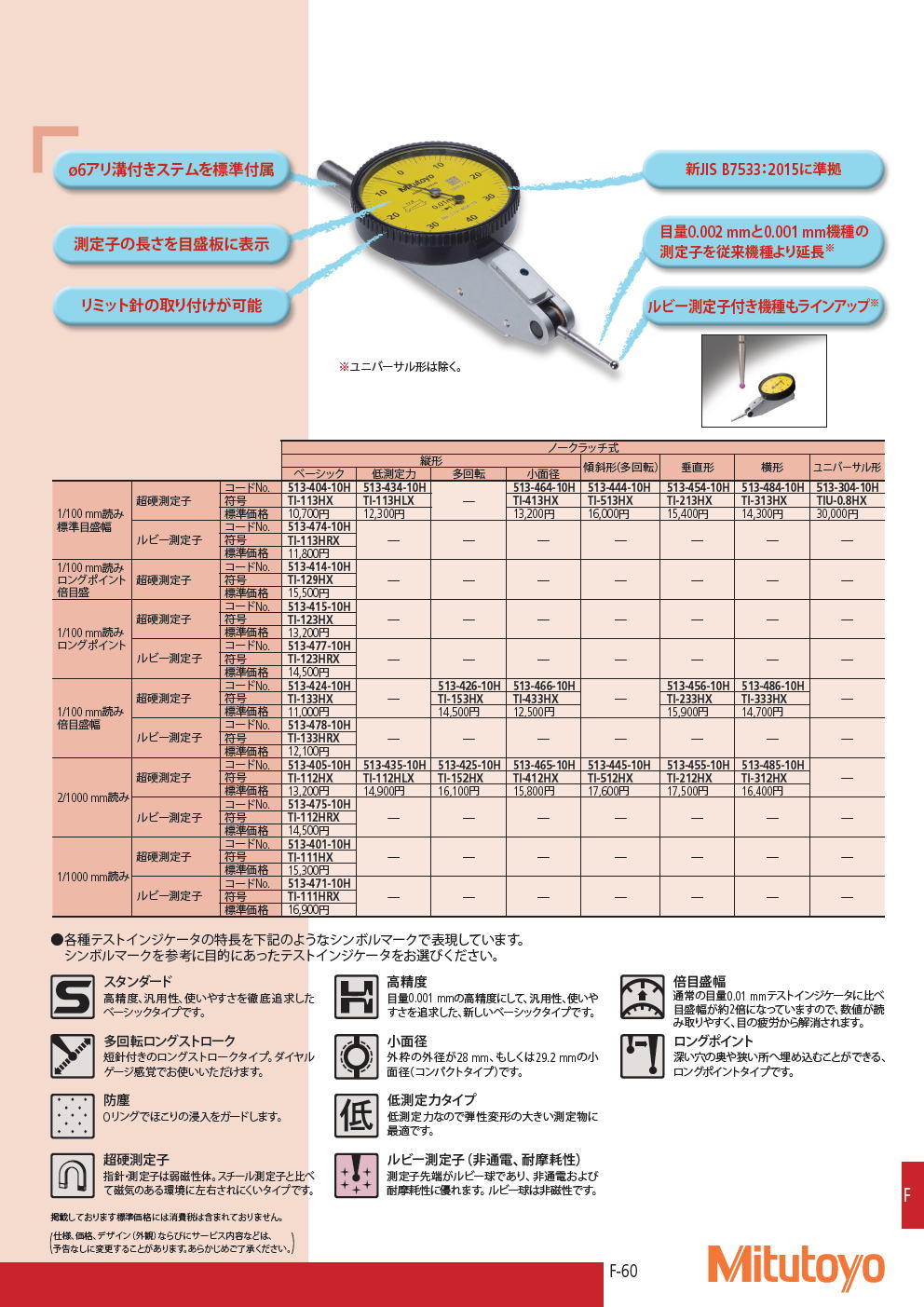

513シリーズ テストインジケータ（てこ式ダイヤルゲージ） TI

■テストインジケータの特長
●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単・正確に行えます。
●ミツトヨ独自の新構造で測定子保持部のガタツキ発生を抑止し、測定子の感度と追従性の悪化を
　防止します。
●指針、超硬測定子は弱磁性体。磁気のある環境にも左右されにくくなっています。※ また、ルビー
　測定子付き機種もラインアップしています。ルビー測定子は先端がルビー球なので超硬測定子より
　数倍の耐摩耗性があり、非通電の素材のため放電加工機でも安心して使えます。
●目盛板は、ユニバーサルフォントを使用、目盛板色彩、指針と目盛線太さの関係の見直し、視認性
　を大幅に向上させています。測定子の長さを目盛板にイラスト付きで表示しています。
●オオイ板は、外光を反射しにくい平面形状です。さらに、傷つき、汚れ、反射を抑制するコーティング
　を施しています。
●外枠とオオイ板の一体構造により、目盛板前面や隙間からの切削液や油の浸入を防止します。
　（ただし、防水仕様ではありません）
●本体にある3カ所のアリ部にø6アリ溝付きステム（標準付属品）を取り付けできます。使用状況に応じて
　取り付け位置の調整が可能で利便性が大きく向上しています。
●用途に合わせて選択していただけるように、縦形、傾斜形、垂直形、横形、ユニバーサル形の5種類
　を用意しています。
●完成品検査は、JIS B7533:2015に基づいて検査を実施しています。縦形/傾斜形/垂直形はダイヤル面
　を上にした姿勢で、横形はダイヤル面を縦にした姿勢で検査を行い精度保証をしています。
　※一部の内部部品には磁性体材料が使用されています。

型　　　式 513-404-10H　TI-113HX （税別）（送料別）価格は都度、お問い合わせください 513-434-10H　TI-113HLX （税別）（送料別）価格は都度、お問い合わせください 513-464-10H　TI-413HX （税別）（送料別）価格は都度、お問い合わせください 513-444-10H　TI-513HX （税別）（送料別）価格は都度、お問い合わせください 513-454-10H　TI-213HX （税別）（送料別）価格は都度、お問い合わせください 513-484-10H　TI-313HX （税別）（送料別）価格は都度、お問い合わせください 513-304-10H　TIU-0.8HX （税別）（送料別）価格は都度、お問い合わせください 513-474-10H　TI-113HRX （税別）（送料別）価格は都度、お問い合わせください 513-414-10H　TI-129HX （税別）（送料別）価格は都度、お問い合わせください 513-415-10H　TI-123HX （税別）（送料別）価格は都度、お問い合わせください 513-477-10H　TI-123HRX （税別）（送料別）価格は都度、お問い合わせください 513-424-10H　TI-133HX （税別）（送料別）価格は都度、お問い合わせください 513-426-10H　TI-153HX （税別）（送料別）価格は都度、お問い合わせください 513-466-10H　TI-433HX （税別）（送料別）価格は都度、お問い合わせください 513-456-10H　TI-233HX （税別）（送料別）価格は都度、お問い合わせください 513-486-10H　TI-333HX （税別）（送料別）価格は都度、お問い合わせください 513-478-10H　TI-133HRX （税別）（送料別）価格は都度、お問い合わせください 513-405-10H　TI-112HX （税別）（送料別）価格は都度、お問い合わせください 513-435-10H　TI-112HLX （税別）（送料別）価格は都度、お問い合わせください 513-425-10H　TI-152HX （税別）（送料別）価格は都度、お問い合わせください 513-465-10H　TI-412HX （税別）（送料別）価格は都度、お問い合わせください 513-445-10H　TI-512HX （税別）（送料別）価格は都度、お問い合わせください 513-455-10H　TI-212HX （税別）（送料別）価格は都度、お問い合わせください 513-485-10H　TI-312HX （税別）（送料別）価格は都度、お問い合わせください 513-475-10H　TI-112HRX （税別）（送料別）価格は都度、お問い合わせください 513-401-10H　TI-111HX （税別）（送料別）価格は都度、お問い合わせください 513-471-10H　TI-111HRX （税別）（送料別）価格は都度、お問い合わせください
