NBK鍋屋バイテック会社　SGT グラブスクリュー

●　 SGT グラブスクリュー

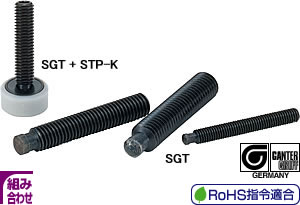

	Grub Screw Thrust Point -DIN6332- SGT グラブスクリュー ワークの締めつけに、レバー・ノブなどに組みつけてご使用ください。 位置ぎめ・ストッパなどの用途にも使用できます。 スラストパッド STP STP-A STP-K とセットでご使用ください。 グラブスクリューとレバー・ノブを組み合わせた製品も製作いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。 材質・仕上げ S45C、先端部焼入れ（硬度50～60HRC） 四三酸化鉄皮膜（黒）

型　　　式 定価（円）（） 　 SGT-M6×30 200 （税別）（送料別）価格は都度、お問い合わせください SGT-M6×35 220 （税別）（送料別）価格は都度、お問い合わせください SGT-M6×40 220 （税別）（送料別）価格は都度、お問い合わせください SGT-M6×45 240 （税別）（送料別）価格は都度、お問い合わせください SGT-M6×50 240 （税別）（送料別）価格は都度、お問い合わせください SGT-M8×35 310 （税別）（送料別）価格は都度、お問い合わせください SGT-M8×40 310 （税別）（送料別）価格は都度、お問い合わせください SGT-M8×45 330 （税別）（送料別）価格は都度、お問い合わせください SGT-M8×50 330 （税別）（送料別）価格は都度、お問い合わせください SGT-M8×60 330 （税別）（送料別）価格は都度、お問い合わせください SGT-M8×70 360 （税別）（送料別）価格は都度、お問い合わせください SGT-M10×45 420 （税別）（送料別）価格は都度、お問い合わせください SGT-M10×50 430 （税別）（送料別）価格は都度、お問い合わせください SGT-M10×60 430 （税別）（送料別）価格は都度、お問い合わせください SGT-M10×80 510 （税別）（送料別）価格は都度、お問い合わせください SGT-M12×50 470 （税別）（送料別）価格は都度、お問い合わせください SGT-M12×60 470 （税別）（送料別）価格は都度、お問い合わせください SGT-M12×70 580 （税別）（送料別）価格は都度、お問い合わせください SGT-M12×80 620 （税別）（送料別）価格は都度、お問い合わせください SGT-M12×100 660 （税別）（送料別）価格は都度、お問い合わせください SGT-M16×70 810 （税別）（送料別）価格は都度、お問い合わせください SGT-M16×80 870 （税別）（送料別）価格は都度、お問い合わせください SGT-M16×100 930 （税別）（送料別）価格は都度、お問い合わせください SGT-M16×125 960 （税別）（送料別）価格は都度、お問い合わせください SGT-M20×90 1,090 （税別）（送料別）価格は都度、お問い合わせください SGT-M20×100 1,260 （税別）（送料別）価格は都度、お問い合わせください SGT-M20×125 1,410 （税別）（送料別）価格は都度、お問い合わせください SGT-M20×150 1,500 （税別）（送料別）価格は都度、お問い合わせください

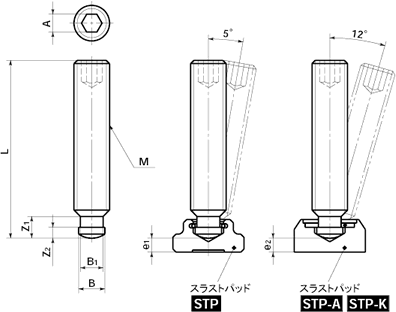

●特徴： ●仕様： 品番 RoHS 指令適合 M L Z1 Z2 Bh11 B1 A e1 e2 許容荷重(N) 適用スラストパッド 質量 (g) 価格 (円) SGT-M6×30 適合 M6 30 5.4 2.5 4.5 4 3 2.2 － 4500 STP-12 5 200 SGT-M6×35 適合 M6 35 5.4 2.5 4.5 4 3 2.2 － 4500 STP-12 5.8 220 SGT-M6×40 適合 M6 40 5.4 2.5 4.5 4 3 2.2 － 4500 STP-12 6.5 220 SGT-M6×45 適合 M6 45 5.4 2.5 4.5 4 3 2.2 － 4500 STP-12 7.3 240 SGT-M6×50 適合 M6 50 5.4 2.5 4.5 4 3 2.2 － 4500 STP-12 8 240 SGT-M8×35 適合 M8 35 6.8 3 6 5.4 4 3 2.2 8000 STP-16/STP-16-A/STP-16-K 12 310 SGT-M8×40 適合 M8 40 6.8 3 6 5.4 4 3 2.2 8000 STP-16/STP-16-A/STP-16-K 12.7 310 SGT-M8×45 適合 M8 45 6.8 3 6 5.4 4 3 2.2 8000 STP-16/STP-16-A/STP-16-K 13.4 330 SGT-M8×50 適合 M8 50 6.8 3 6 5.4 4 3 2.2 8000 STP-16/STP-16-A/STP-16-K 14 330 SGT-M8×60 適合 M8 60 6.8 3 6 5.4 4 3 2.2 8000 STP-16/STP-16-A/STP-16-K 15.6 330 SGT-M8×70 適合 M8 70 6.8 3 6 5.4 4 3 2.2 8000 STP-16/STP-16-A/STP-16-K 17 360 SGT-M10×45 適合 M10 45 8.2 4.5 8 7.2 5 3.6 2.6 18500 STP-20/STP-20-A/STP-20-K 22 420 SGT-M10×50 適合 M10 50 8.2 4.5 8 7.2 5 3.6 2.6 18500 STP-20/STP-20-A/STP-20-K 24 430 SGT-M10×60 適合 M10 60 8.2 4.5 8 7.2 5 3.6 2.6 18500 STP-20/STP-20-A/STP-20-K 28.4 430 SGT-M10×80 適合 M10 80 8.2 4.5 8 7.2 5 3.6 2.6 18500 STP-20/STP-20-A/STP-20-K 37 510 SGT-M12×50 適合 M12 50 8.6 4.5 8 7.2 6 4.5 2.9 18500 STP-25/STP-25-A/STP-25-K 39 470 SGT-M12×60 適合 M12 60 8.6 4.5 8 7.2 6 4.5 2.9 18500 STP-25/STP-25-A/STP-25-K 55.4 470 SGT-M12×70 適合 M12 70 8.6 4.5 8 7.2 6 4.5 2.9 18500 STP-25/STP-25-A/STP-25-K 71.8 580 SGT-M12×80 適合 M12 80 8.6 4.5 8 7.2 6 4.5 2.9 18500 STP-25/STP-25-A/STP-25-K 88.2 620 SGT-M12×100 適合 M12 100 8.6 4.5 8 7.2 6 4.5 2.9 18500 STP-25/STP-25-A/STP-25-K 121 660 SGT-M16×70 適合 M16 70 10.6 5 12 11 8 5.3 4.5 43500 STP-32/STP-32-A/STP-32-K 85 810 SGT-M16×80 適合 M16 80 10.6 5 12 11 8 5.3 4.5 43500 STP-32/STP-32-A/STP-32-K 124 870 SGT-M16×100 適合 M16 100 10.6 5 12 11 8 5.3 4.5 43500 STP-32/STP-32-A/STP-32-K 176 930 SGT-M16×125 適合 M16 125 10.6 5 12 11 8 5.3 4.5 43500 STP-32/STP-32-A/STP-32-K 241 960 SGT-M20×90 適合 M20 90 12.4 5.5 15.5 14.4 10 5.6 － 73500 STP-40 169 1,090 SGT-M20×100 適合 M20 100 12.4 5.5 15.5 14.4 10 5.6 － 73500 STP-40 190 1,260 SGT-M20×125 適合 M20 125 12.4 5.5 15.5 14.4 10 5.6 － 73500 STP-40 241 1,410 SGT-M20×150 適合 M20 150 12.4 5.5 15.5 14.4 10 5.6 － 73500 STP-40 292 1,500
